Zewnętrzna szafa zasilania telekomunikacyjnego z prostownikami i MPPT dla elektrowni węglowej i terenu kopalni, skalowalna od 9kW do 18kW
Szczegóły Produktu
Zewnętrzna szafa zasilania telekomunikacyjnego z prostownikami
,Skalowalny system zasilania telekomunikacyjnego dla elektrowni węglowej
,Szafa zasilania telekomunikacyjnego MPPT dla terenu kopalni
Zewnętrzna szafa zasilająca telekomunikacyjna z prostownikami i MPPT dla elektrowni węglowych i kopalni, skalowalna od 9 kW do 18 kW
1. Wprowadzenie

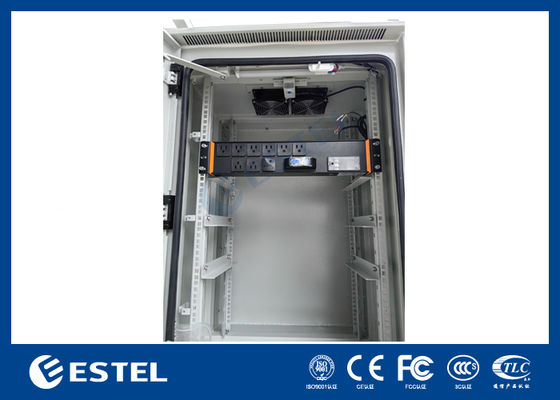

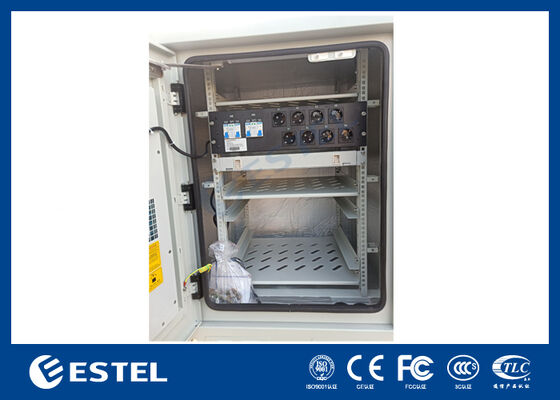

ET808014A-15U-9kW to szafa zewnętrzna 15U przeznaczona do obiektów przemysłowych takich jak kopalnie, elektrownie węglowe itp., może chronić sprzęt klienta przed uszkodzeniami i ekstremalnymi warunkami atmosferycznymi, zapewnia stabilne i wysokiej jakości zasilanie DC dla telekomunikacyjnego sprzętu IT. Szafa jest idealnym rozwiązaniem do fizycznego podłączenia zewnętrznych urządzeń telekomunikacyjnych wymagających zasilania prądem stałym. Wyposażony jest w moduł monitorowania środowiska, który zapewnia monitorowanie w czasie rzeczywistym parametrów zasilania i parametrów środowiskowych oraz zapewnia użytkownikom alarmy i zdalne powiadomienia.
2. Aplikacje
Ta zewnętrzna szafa telekomunikacyjna jest szeroko stosowana w różnych miejscach przemysłowych, takich jak kopalnie, elektrownie węglowe, placówki telekomunikacji mobilnej operatorów telekomunikacyjnych, małe schrony zewnętrzne, szafy sterownicze kolei elektrycznej, stacje bazowe komunikacji, stacje detekcji powietrza na zewnątrz, szafy sterujące energią słoneczną itp.
3. Funkcje szafki
- Wysoki stopień ochrony: IP55

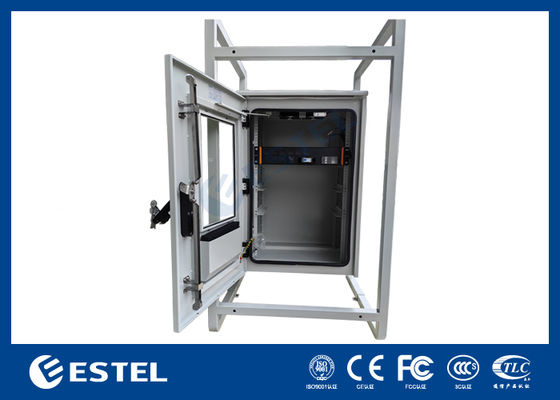

- Silne zabezpieczenie przed kradzieżą, osadzone drzwi, wewnętrzne zawiasy, zamek trzypunktowy, obsługujący dodatkową kłódkę
- Układ chłodzenia montowany jest na drzwiach szafy, co ułatwia konserwację, czyszczenie i wymianę
- Wspieraj zdalne zarządzanie, poprawiaj bezpieczeństwo i minimalizuj koszty operacyjne klienta
4. Cechy systemu zasilania prostownika

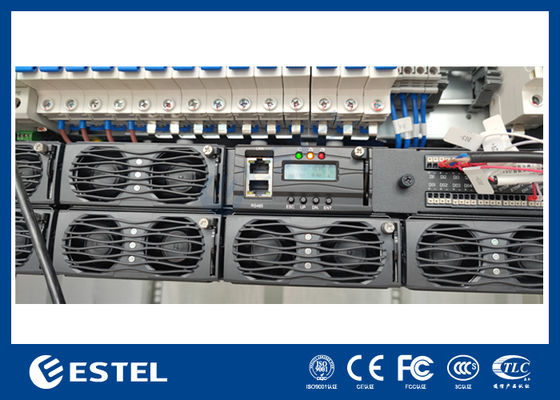

- Moc systemu elektroenergetycznego: 9kW do 18kW, 3 do 6 modułów prostownikowych + 1 moduł monitorujący (skalowalny, maksymalna moc 18kW);
- Wysokość systemu zasilania: wysokość 5 jednostek stelażowych;
- Specyfikacja modułu prostownika: 3kW;
- Moduł monitorujący: obsługa SNMP;
- Dystrybucja mocy:
- LVD1: 2x80A, 2x63A;
- LVD2: 1x63A, 4x32A, 2x16A;
5. Funkcje układu chłodzenia
Klimatyzator lub wentylatory montowane na drzwiach, w zależności od mocy rozpraszania ciepła sprzętu klienta i budżetu.
6. Parametry techniczne
| Konfiguracja | Przedmiot | Parametr techniczny |
| Gabinet | Model |
ET808014A-15U-9kW |
| Poziom ochrony | IP55 | |
| Wymiar zewnętrzny | Wys. x szer. x głęb. = 800 x 800 x 1400 mm (można dostosować) | |
| Wymiar wewnętrzny | 19 cali 15U | |
| Tworzywo | Stal ocynkowana, grubość 1,2 mm, pojedyncza ścianka. | |
| Grubość części nośnych: 2,0 mm | ||
| Izolacja | 20 mm PEF | |
| Powłoka | Malowanie proszkowe poliestrem | |
| Kolor | RAL7035 | |
| Zamek | Trzypunktowy zamek zabezpieczający przed kradzieżą | |
| Zawias | Zawias wewnętrzny | |
| Opcje instalacji | Montowany na podłodze | |
| Prowadzenie kabli | Wejście i wyjście kabla od spodu szafki | |
| Konserwacja | Jedne drzwi przednie i jedne drzwi tylne | |
| Układ chłodzenia | Klimatyzator | Fakultatywny |
| Wentylator | 2 szt. Wentylator z jednym kontrolerem wentylatora | |
| Napięcie wejściowe | AC220 V 60 Hz | |
| Czujnik drzwi | Czujnik drzwi | Tak |
| Czujnik temperatury | Czujnik temperatury | Tak |

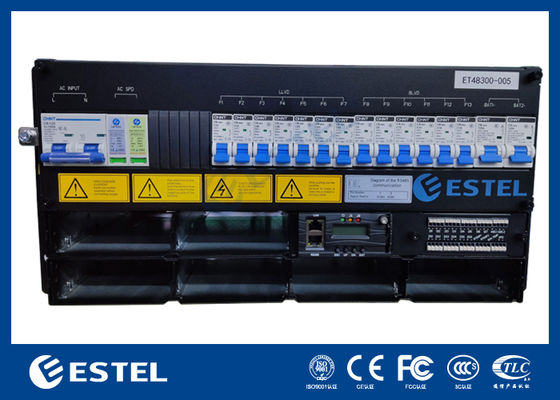

| Układ prostowniczy | Układ prostowniczy |
Montaż w stojaku 19" o mocy 9 kW, system prostowniczy 5U (Skalowalny, maksymalna moc 18kW) |
|
3 szt. Modułów prostowniczych 3kW (maksymalnie 6 sztuk modułów prostowniczych 3kW) |
||
| Moduł kontrolera monitorowania, port komunikacyjny SNMP | ||
| Dystrybucja mocy: | ||
| LVD1: 2*80A+2*63A | ||
| LVD2: 1*63A+4*32A+2*16A | ||
| Lampa LED | Lampa LED do oświetlenia z włącznikiem, napięcie: AC220V, 60Hz. | |
| Środowisko | Temperatura pracy | -40 ℃ ~+55 ℃ (+ promieniowanie słoneczne) |
| Temperatura przechowywania | -40 ℃ ~ + 70 ℃ | |
| Wilgotność robocza | 5% ~ 95% (bez kondensacji) | |
| Wysokość robocza | 0 ~ 4000 metrów | |
-
