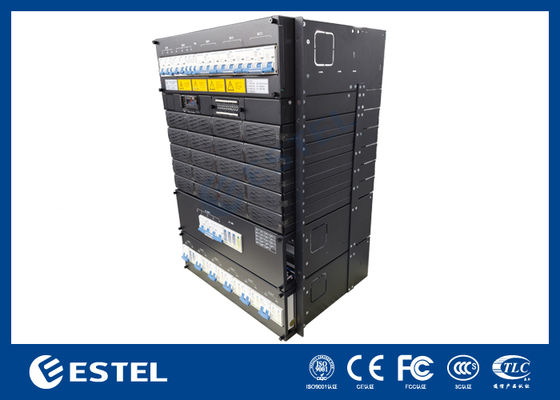

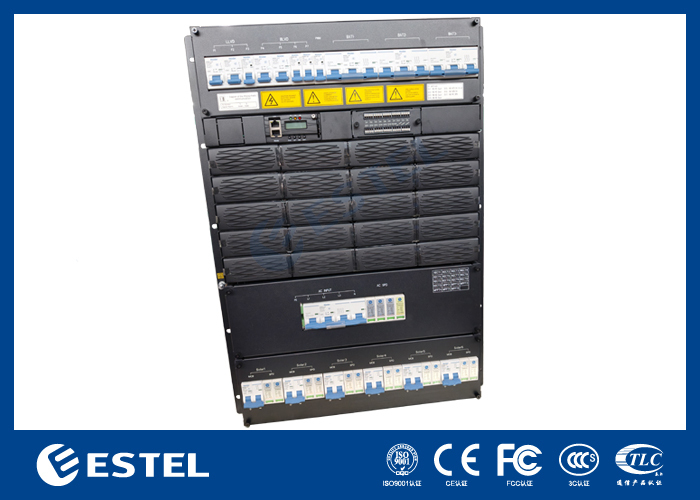

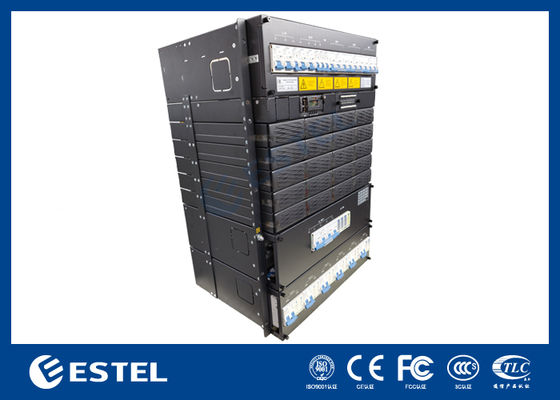

15U Podstawowy zasilacz 3000W 48V 650A AC System zasilania telekomunikacyjnego
Szczegóły Produktu
Zasilanie telekomunikacyjne 15U 3000W
,System zasilania telekomunikacyjnego o napięciu 48 V 650A
,Zasilanie telekomunikacyjne z wejściem AC
Wielofunkcyjny system zasilania przemysłowego
- IPUM39K-B5D1315Opis konfiguracji systemu
- Nie.
IPUM39K-B5D1315zasilacz podstawowy, konstrukcja kompaktowa o wysokości 15 U, aby spełnić
Krytyczne potrzeby zastosowań światłowodowych i transmisji mikrofalowej, dostęp
Maksymalna moc systemu wynosi 3000 kW, z prądem przemiennym/baterią/obciążeniem
Kable są z przodu z MCB i paskiem.
- Standardowa szerokość 19 cali, która ma zaletę szerokiego zastosowania
- 15U wysokość kompaktowa konstrukcja, przestrzeń i koszt instalacji można zaoszczędzić
- Wykonywanie pracy z przodu i dostęp do kabli, wygodna i bezpieczna konserwacja
- Doskonałe zarządzanie baterią, wydłuża żywotność baterii.
- różne porty łączności, port RS485, port internetowy, suche kontakty itp., które umożliwiają elastyczne tworzenie sieci i zdalne monitorowanie
- Sprostownik i sterownik są podłączalne na gorąco, łatwe i szybkie serwisowanie on-line
- Szeroki zakres napięcia wejściowego ((85-300Vac) sieć energetyczna jest dostosowalna
IPUM39K-B5D1315składa się z jednostki dystrybucyjnej, modułu naprawcy, modułu konwersji, modułu monitorowania; konfiguracja jest opcjonalna, zgodnie z poniższą tabelą:
| Konfiguracja | Moduł wyprostowujący | Uwaga |
| Standardowy | GB 4943 | Szczegółowe informacje można znaleźć w specyfikacji modułów. |
| Standardowy | IEC/EN 62368-1 | |
| Standardowy | EN 55032 klasa A,GR1089 wydanie 4,R3-10, R3-11, R3-12 klasa B certyfikowany przez Amerykę Północną | |
| Standardowy | EN300386, klasa |
IPUM39K-B5D1315 konstrukcja
IPUM39K-B5D1315składa się z dwóch modułów:
Moduł sprostowania (MR483000HG2B)
Moduły fotowoltaiczne
Wyłączniki baterii: 3*125A/3P+4*M8 śruby ((BAT-),
Przerywacze obciążenia
Szybkie szczegóły:
| Miejsce pochodzenia: Shenzhen, Chiny (kontynent) | Napięcie wejściowe: AC220V lub DC48V |
| Nazwa marki: ESTEL | Napięcie wyjściowe: AC220V lub DC48V |
| Numer modelu:IPUM39K-B5D1315 | Moc wyjściowa modułu sprostowania: 3000KW |
| Nazwa produktu: Elektrownie przemysłowe | Częstotliwość wejściowa 47Hz ∼ 63Hz |
| Certyfikacja: ISO9001, CE, 3C, FCC, TLC | Maksymalny prąd wyjściowy modułu sprostowania: 50A |
| Zastosowanie: Urządzenia przemysłowe | Współczynnik mocy:≥ 0.99 |
Warunki płatności i wysyłki:
| Minimalna ilość zamówienia: | 1 zestaw |
| Cena: | negocjacje |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union |
| Zdolność dostawcza: | 20, 000 zestawów miesięcznie |
| Czas dostawy: | 7-10 dni roboczych |
| Szczegóły dotyczące opakowania: | karton/krata drewniana |
Dwie metody działania:
(1) Wejście prądu przemiennego: Po włączeniu prądu przemiennego uruchamia się moduł naprawcy, wyjście -48Vdc, jednocześnie ładuje się baterię i zasila się moduł konwersji, wyjście modułu konwersji 220Vac.
W normalnych warunkach parametry modułu prostowniczego i jednostki dystrybucyjnej są kontrolowane przez moduł monitorowania, działający zgodnie z ustawionymi wcześniej parametrami lub poleceniami użytkownika.W przypadku awarii sieci AC, akumulator będzie zasilanie do systemu, i kontynuować wyjście - 48 VDC i 220 vac, z rozładowania akumulatora, napięcie akumulatora zaczyna spadać, gdy napięcie jest poniżej 43.2 V + / - 0.5 V, moduł monitorowania wysyła sygnał o niskim napięciu akumulatora i bezpośrednio zamyka wyjście obciążenia, a następnie system zasilania przestaje działać.system znów będzie działał normalnie. (Wszystkie powyższe dane monitorowania są domyślnymi wartościami systemu i mogą być zresetowane przez użytkownika)
(2) wejście -48V: bez prądu przemiennego lub bez podłączenia prądu przemiennego, dostęp do zewnętrznego zasilania -48V do portu obciążenia -48V, moduł monitorowania uruchomienia i konwersji, wyjście 220Vac.
Funkcja kompensacji temperatury jest włączona domyślnie, która w razie potrzeby może być aktywowana lub wyłączana przez polecenie użytkownika.moc wyjściowa z zasilania zostanie zmniejszona liniowo (@65°C, moc wyjściowa wynosi 1300 W).
Specyfikacje
Wymiar modułu sprostowania następujący:
| Wskaźnik izolacji | ||
| parametry | Standardowy | Uwaga |
| Wytrzymałość izolacyjna (wchodzenie prądu przemiennego) | Wprowadzanie-wyjście:3500Vdc/10mA/1min |
Żadnych przebłysków ani załamania. Przed badaniem usuwa się rurę rozładowującą/urządzenie zabezpieczające przed przewyższeniami, nie ma modułu prostowniczego ani modułu monitorowania. Wyjście z dwoma szlakami - końcowy niskiego napięcia, wysokiego napięcia z funkcją obejścia prądu przemiennego, nie podlega badaniu. |
| Wprowadzanie: 500Vdc/10mA/1min | ||
| Wyjściowa obudowa: 750Vdc/10mA//1min | ||
| Wytrzymałość izolacyjna (wchodzenie prądu stałego) | Wpływ-wyjście: 750Vdc/10mA//1min | |
| Wprowadzanie: 750Vdc/10mA/1min | ||
| Wyjściowa obudowa: 750Vdc/10mA//1min | ||
| Prąd wycieku | ≤ 3,5 mA | 280Vac przy pełnym obciążeniu |
| Odporność izolacyjna | @ W normalnej atmosferze, wilgotność względna wynosząca 90%, napięcie badawcze 500 V prądu stałego,opór izolacyjny wejścia-wyjścia, wejścia-ziemi, wyjścia-ziemi nie może być mniejszy niż 10MΩ.Wyjście z dwoma liniami końcowym niskiego napięcia, wysokonapięciowe z funkcją obejścia prądu przemiennego, nie podlegają badaniom. | |
| Środowisko | |||||
| Parametry | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga |
| Zakres temperatury pracy | - 5 | 25 | +55 | °C | |
| Temperatura przechowywania | -40 | +70 | °C | ||
| Względna wilgotność | 5 | 95 | % | Długotrwałe działanie, brak kondensacji | |
| Ciśnienie atmosferyczne | 70 | 106 | KPa | ||
| Wysokość | 0 | 3000 | m | ||
| Chłodzenie | Wymusowe chłodzenie, z przodu i z tyłu; wentylator znajduje się w przednim panelu, z kontrolowaną temperaturą. | ||||
| Poziom odporności na wodę i kurz |
Zasilanie musi działać prawidłowo w następujących warunkach: Gęstość pyłu o średnicy przekraczającej 55μm≤3*104 granulki/m3. Granulki pyłu nie są przewodzące, nie są elektromagnetyczne, nie są korozyjne i nie mają funkcji wodoodpornej. |
||||
Zastosowanie
(1) Dostęp do integracji
(2) System dystrybucji i rozszerzania w pomieszczeniach
(3) Stacja komórkowa i system rozszerzenia zasięgu
(4) WLAN
(5) Stacja naziemna komunikacji satelitarnej i stacja komunikacji mikrofalowej
(6) Słabe pomieszczenie dystrybucji prądu
(7) Inne systemy zasilania stałego AC/DC
Cechy
(1) Dwa wyjścia: 48Vdc, 220Vac
(2) Dwa wejścia: -48Vdc, 220Vac
(3) Wdrożenie technologii rekompensaty czynnika mocy aktywnej, współczynnik mocy > 0.99
(4) Szeroki zakres pracy napięcia wejściowego AC: 90~280Vac
(5) Szeroki zakres temperatury roboczej: - 5°C do + 55°C
(6) Przeprowadzona technologia przełącznika,
(7) Doskonałe zarządzanie baterią wydłuża żywotność baterii: zarządzanie ładowaniem/rozładowaniem, kompensacja temperatury baterii, ochrona przed niskim napięciem.
(8) Wymiana na gorąco
(9) Ochrona przed nad napięciem wejściowym/poniższym
(10) Ochrona przed nad napięciem wyjściowym, ochrona przed prądem wyjściowym, ochrona przed zwarciem wyjściowym
(11) Wbudowane / mocowane na ścianie
(12) Interfejs komunikacji RS485, RS232
-
