Zewnętrzny system zasilania telekomunikacyjnego, prostownik, szafa zewnętrzna 30U z systemem zasilania DC dla telekomunikacji o mocy od 9kW do 18kW z możliwością skalowania
Szczegóły Produktu
Zewnętrzny prostownik systemu zasilania telekomunikacyjnego
,Skalowalny system zasilania DC dla telekomunikacji
,Zewnętrzny system zasilania szafy o mocy 18kW
Zewnętrzny system zasilania telekomunikacyjnego - prostownik 30U Szafa zewnętrzna z skalowalnym systemem zasilania DC dla telekomunikacji o mocy od 9kW do 18kW
1. Wprowadzenie

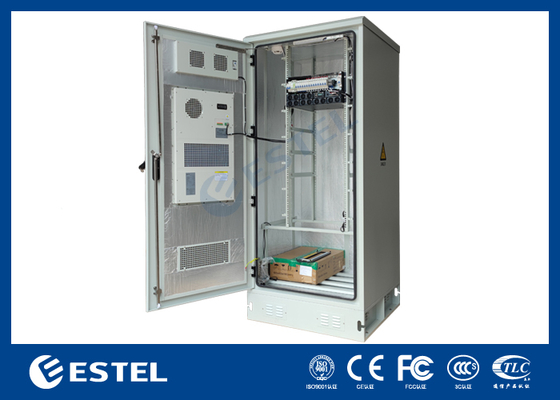

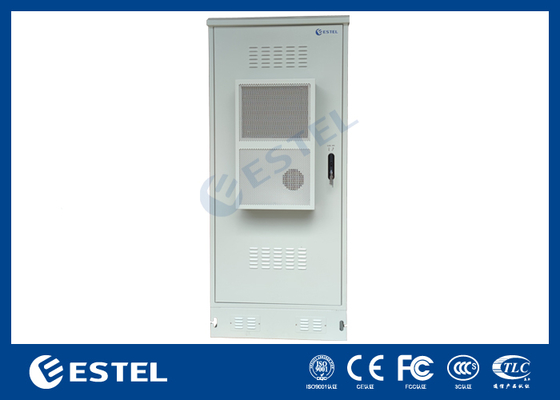

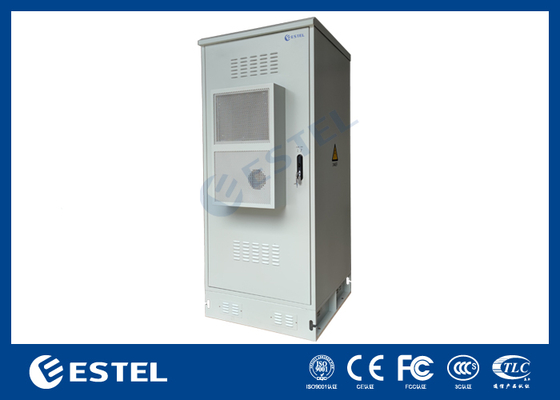

ET7575205A-9kW to 30U szafa zewnętrzna, która może chronić sprzęt klienta przed uszkodzeniami i ekstremalnymi warunkami pogodowymi, zapewnia stabilne i wysokiej jakości zasilanie prądem stałym dla sprzętu telekomunikacyjnego IT. Szafa jest idealnym rozwiązaniem dla fizycznych połączeń zewnętrznych sprzętu telekomunikacyjnego, który wymaga zasilania prądem stałym. Jest wyposażona w jednostkę monitorowania środowiska, która zapewnia monitorowanie w czasie rzeczywistym parametrów zasilania i parametrów środowiskowych oraz powiadamia użytkowników o alarmach i zdalnych powiadomieniach.
2. Zastosowania
Ta zewnętrzna szafa telekomunikacyjna jest szeroko stosowana w lokalizacjach telekomunikacyjnych operatorów telekomunikacyjnych, małych schronach zewnętrznych, szafach sterowania elektrycznego kolei, policji elektronicznej, stacjach bazowych komunikacyjnych, zewnętrznych stacjach wykrywania powietrza, szafach sterowania solarnego itp.
3. Cechy szafy
- Wysoki stopień ochrony: IP55
- Silna zdolność antykradzieżowa, wbudowane drzwi, zawiasy wewnętrzne, zamek trzypunktowy, obsługa dodatkowej kłódki
- System chłodzenia jest zainstalowany na drzwiach szafy, wygodny w konserwacji, czyszczeniu i wymianie
- Obsługa zdalnego zarządzania, poprawa bezpieczeństwa i minimalizacja kosztów eksploatacji klienta
4. Cechy systemu zasilania prostownika

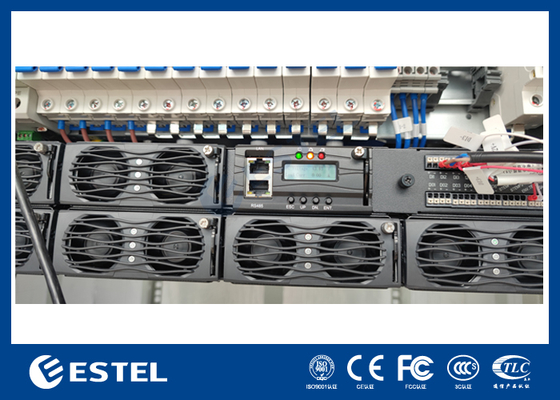

- Pojemność systemu zasilania: 9kW, 3 moduły prostownika + 1 moduł monitorujący (Skalowalny, maksymalna pojemność 18kW);
- Wysokość systemu zasilania: 5 jednostek rackowych;
- Specyfikacja modułu prostownika: 3kW;
- Moduł monitorujący: obsługa SNMP;

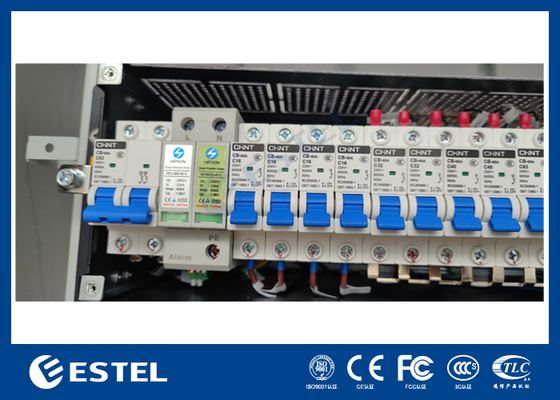

- Rozkład zasilania:
- LVD1: 2x80A, 2x63A;
- LVD2: 1x63A, 4x32A, 2x16A;
5. Cechy systemu chłodzenia
Klimatyzator lub wentylatory montowane na drzwiach, w oparciu o moc rozpraszania ciepła i budżet klienta.
6. Parametry techniczne
| Konfiguracja | Pozycja | Parametr techniczny |
| Szafa | Model | ET7575205A-30U (5U/9kW) |
| Poziom ochrony | IP55 | |
| Wymiar zewnętrzny | WxSxG = 2050x750×750mm (Można dostosować) | |
| Wymiar wewnętrzny | 19 cali 30U | |
| Materiał | Stal ocynkowana, grubość 1,2 mm, pojedyncza ściana. | |
| Grubość części nośnych: 2,0 mm | ||
| Izolacja | 20mm PEF | |
| Powłoka | Powłoka proszkowa poliestrowa | |
| Kolor | RAL7035 | |
| Zamek | Antykradzieżowy system blokowania trzypunktowego | |
| Zawias | Zawias wewnętrzny | |
| Opcje instalacji | Montaż na podłodze | |
| Prowadzenie kabli | Kable wchodzą i wychodzą od dołu szafy | |
| Konserwacja | Jedne przednie drzwi i jedne tylne drzwi | |
| System chłodzenia | Klimatyzator | Opcjonalny |
| Wentylator | 2 wentylatory z jednym kontrolerem wentylatora | |
| Napięcie wejściowe | AC220V 60Hz | |
| Czujnik drzwi | Czujnik drzwi | Tak |
| Czujnik temperatury | Czujnik temperatury | Tak |
| System prostownika | System prostownika |
9kW 19" montowany w szafie rack, system prostownika 5U (Skalowalny, maksymalna pojemność 18kW) |
|
3 szt. modułów prostownika 3kW (maksymalnie 6 szt. modułów prostownika 3kW) |
||
| Moduł kontrolera monitoringu, port komunikacyjny SNMP | ||
| Rozkład zasilania: | ||
| LVD1: 2*80A+2*63A | ||
| LVD2: 1*63A+4*32A+2*16A | ||
| Lampa LED | Lampa LED do oświetlenia z przełącznikiem, Napięcie: AC220V, 60Hz. | |
| Środowisko | Temperatura pracy | -40℃ ~+55℃ (+Promieniowanie słoneczne) |
| Temperatura przechowywania | -40℃~+70℃ | |
| Wilgotność pracy | 5%~95%(Bez kondensacji) | |
| Wysokość pracy | 0~4000 metrów | |
-
