System zasilania korektorem prądu stałego 18 kW Pojemność mocy z zdalnym sterowaniem
Szczegóły Produktu
System zasilania DC Telecom Rectifier 18 kW
,System zasilania telekomunikacyjnego z zdalnym sterowaniem
,System zasilania wyprostowującego o mocy 18 kW do telekomunikacji
System zasilania prostownikowego DC Telecom 18kW z zdalnym sterowaniem
1. Cechy systemu zasilania DC Telecom 18kW

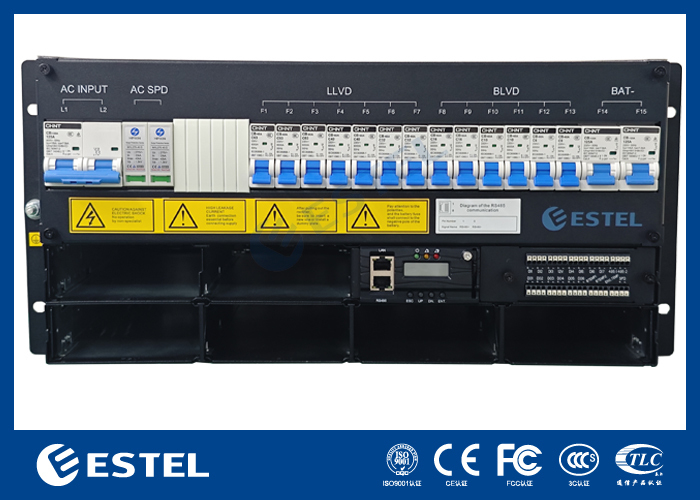

System zasilania DC ESTEL składa się z:
Moduł prostownika: 6 sztuk
Wyłączniki akumulatorów: 2×125A/1P
Wyłączniki obciążenia:
LVD1: 2*80A+2*63A
LVD2: 1*63A+4*32A+2*16A
Moduł kontrolera monitoringu*1
Port komunikacyjny SNMP
2. Wprowadzenie do systemu zasilania
System zasilania podrzędnego ESTEL 18kW został zaprojektowany w kompaktowej obudowie o wysokości 5U, aby sprostać krytycznym potrzebom aplikacji transmisji światłowodowej i mikrofalowej, urządzeń dostępowych i przełączników. Maksymalna moc systemu wynosi 9kW, z wyłącznikami MCB AC/akumulator/obciążenie. Kable są dostępne z przodu z MCB i szyną zbiorczą.
Standardowa szerokość 19 cali, co ma zaletę szerokiego zastosowania
Kompaktowa konstrukcja o wysokości 5U, pozwala zaoszczędzić miejsce i koszty instalacji
Obsługa i dostęp do kabli z przodu, estetyczna i bezpieczna konserwacja

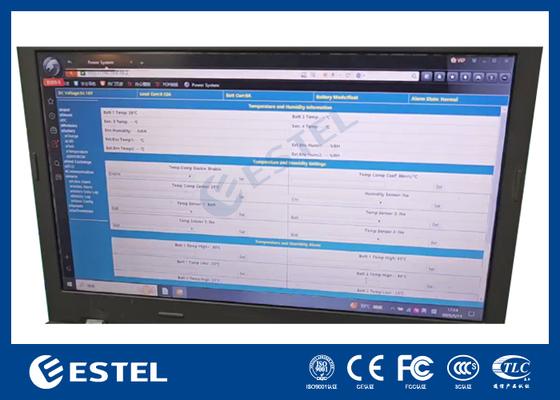

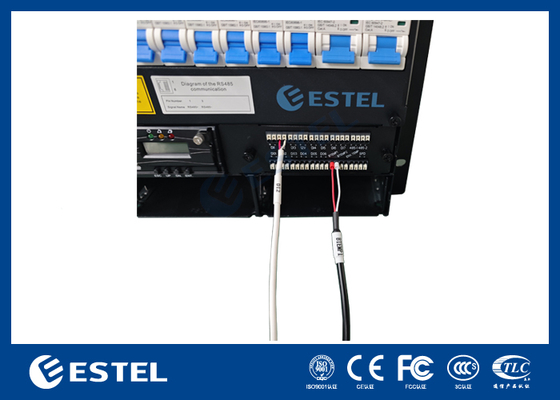

Doskonałe zarządzanie akumulatorami, przedłuża żywotność akumulatora, zapewnia różne porty komunikacyjne, RS485, port internetowy, styki bezpotencjałowe itp.
co umożliwia elastyczną sieć i zdalne monitorowanie
Prostownik i kontroler są wymienne podczas pracy, łatwa i szybka konserwacja online
Szeroki zakres napięcia wejściowego (85-300Vac) sieć energetyczna jest adaptowalna
3. Szybkie szczegóły prostownika 9kW 48VDC:
| Miejsce pochodzenia: Shenzhen, Chiny (kontynentalne) |
220/380VAC trójfazowe
|
| Nazwa marki: ESTEL | Napięcie wyjściowe:
-43~-58VDC, wartość znamionowa: -53.5VDC
|
| Numer modelu: ET48150-003 | Moc wyjściowa modułu prostownika: 9kW |
| Nazwa produktu: Zasilacze przemysłowe | Częstotliwość wejściowa 45~65Hz, wartość znamionowa: 50Hz/60Hz |
| Certyfikacja: ISO9001, CE, 3C, FCC, TLC |
Wyłączniki akumulatorów: 2×125A/1P
|
| Zastosowanie: Sprzęt przemysłowy | Współczynnik mocy: >0.96 |
4. Schemat systemu zapasowego Telecom

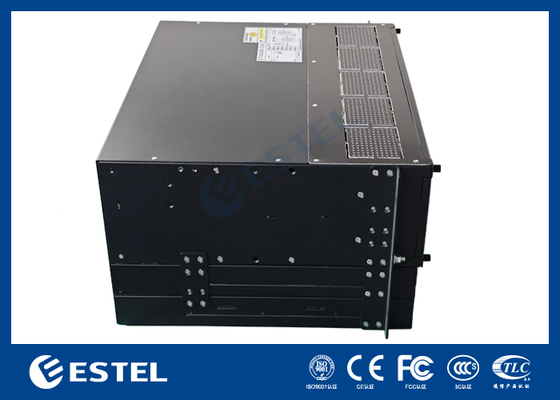

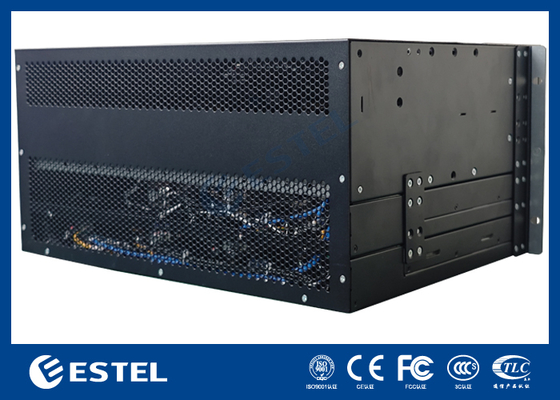

5. Prostownik ET48150-003Zdjęcia
6. Zastosowanie systemu zasilania:
(1) Dostęp integracyjny
(2) Wewnętrzny system dystrybucji i rozbudowy
(3) Stacja mobilna i system pokrycia rozszerzenia
(4) WLAN
(5) Naziemna stacja komunikacji satelitarnej i stacja komunikacji mikrofalowej
(6) Pomieszczenie dystrybucji słaboprądowej
(7) Inny bezprzerwowy system zasilania AC/DC
-
