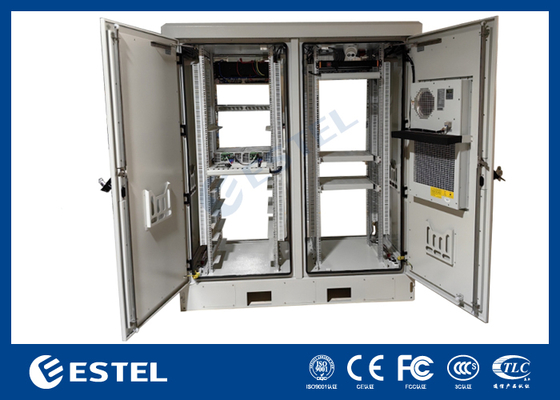

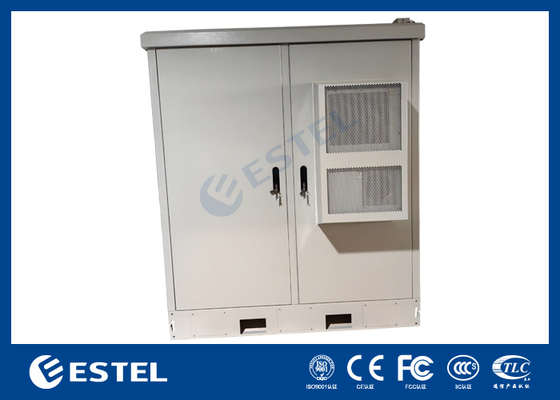

Zewnętrzny system zasilania telekomunikacyjny z zintegrowaną szafą i czystą szafą baterii do wydajności w trudnych warunkach
Podstawowe właściwości
Miejsce pochodzenia:
Shenzhen, China (Mainland)
Nazwa marki:
ESTEL
Orzecznictwo:
ISO9001, CE, 3C, FCC, TLC
Numer modelu:
20209M-0002
Nieruchomości handlowe
Minimalna ilość zamówienia:
1
Cena:
358-2143 usd
Warunki płatności:
L/C, D/A, D/P, T/T, Western Union
Możliwość zaopatrzenia:
20,000 sets per month
Podsumowanie produktu
1 zintegrowana szafa + 1 szafa na czyste akumulatory Podstawowe informacje o pojedynczej szafie Numer seryjny Pozycja Parametr Wymiary zewnętrzne szafy 1600mm (szer.) * 1600mm (gł.) * 2200mm (wys.) (bez obramowania i wystających przodów i boków) Jednowarstwowa metalowa obudowa, odpowiednia do ...
Szczegóły Produktu
Podkreślić:
System zasilania telekomunikacyjnego zewnętrznego z szafą
,System zasilania telekomunikacyjnego z czystą baterią
,/ / / / / / / / / / / / / / / / /
Cabinet External Dimensions:
1600mm (W) * 1600mm (D) * 2200mm (H )
Base Height:
150mm
Cabinet Material:
1.5mm hot-dip galvanized sheet + 20mm PEF
Cabinet Coating Color:
RAL7035
Protection Level:
IP55
Delivery Form:
Fully packed delivery (wooden box)
Installation:
Floor mounting
Cooling:
1500W DC air conditioner
Opis produktu
1 zintegrowana szafa + 1 szafa na czyste akumulatory
Podstawowe informacje o pojedynczej szafie
| Numer seryjny | Pozycja | Parametr |
|
|
Wymiary zewnętrzne szafy |
1600mm (szer.) * 1600mm (gł.) * 2200mm (wys.) (bez obramowania i wystających przodów i boków) Jednowarstwowa metalowa obudowa, odpowiednia do środowiska zewnętrznego |
|
|
Wysokość podstawy | 150mm |
|
|
Waga | / |
|
|
Materiał szafy | Blacha ocynkowana ogniowo 1,5 mm + PEF 20 mm |
|
|
Kolor powłoki szafy | RAL7035 |
|
|
Stopień ochrony | IP55 |
|
|
Forma dostawy | Dostawa w pełni zapakowana (drewniana skrzynia) |
|
|
Instalacja | Montaż na podłodze |
1 zintegrowana szafa
| Numer seryjny | Nazwa części | Specyfikacja | Ilość | Jednostka | Uwaga |
|
|
Podstawa | 1600*1600*150mm | 1 | szt. | |
|
|
Drzwi szafy | Drzwi przednie i tylne | 4 | szt. | |
|
|
Przestrzeń wewnętrzna | 19-calowy stelaż 4*42 U | 1 | szt. | |
|
|
Chłodzenie | Klimatyzator DC 1500W | 2 | szt. | Jeden jest zainstalowany na przednich drzwiach, a drugi na tylnych drzwiach |
|
|
Wentylator awaryjny | -48VDC, 4 wentylatory 12038, ochrona IP55, z termostatem | 1 | szt. | |
|
|
Zamek | Trzypunktowy zamek blokujący (A7121-A112) | 4 | szt. | |
|
|
Uchwyt na dokumenty | Do umieszczania folderów A4 | 2 | szt. | |
|
|
Miedziana szyna uziemiająca | Przekrój 60 mm², wyposażona w 6 śrub M6 + 3 śruby M8 | 1 | szt. | |
|
|
Oświetlenie LED | -48VDC, światło LED + przełącznik | 4 | szt. | |
|
|
Zasilanie | Fotowoltaika 60kW + prostownik 24KW | 1 | szt. | |
|
|
Akumulator | LFELI-48200, -48V 200Ah | 12 | szt. | |
|
|
Falownik | 4KW, 1U | 1 | szt. | |
|
|
FSU | PM5000, w tym czujniki drzwi, czujniki dymu, czujniki wody, czujniki temperatury i wilgotności | 1 | zestaw | |
|
|
Wejście kablowe | Używane do wlotu i wylotu kabli | 16 | szt. | Znajduje się na dole szafy |
|
|
Płyta uszczelniająca podstawy | Płyta uszczelniająca podstawy i śruby montażowe | 1 | zestaw | Akcesoria do pakowania |
|
|
Cement uszczelniający | Służy do uszczelniania wlotów i wylotów kabli | 1 | szt. | Akcesoria do pakowania |
|
|
Śruby rozporowe | M12*120 SUS304 | 8 | szt. | Akcesoria do pakowania |
|
|
Temperatura pracy | -5 do 55°C | |||
|
|
Wilgotność robocza | 5%~95% | |||
|
|
Wysokość | Wysokość piasku/piaskowca maksymalnie 3000m |
1 szafa na akumulatorylista konfiguracji
| Numer seryjny | Nazwa części | Specyfikacja | ilość | jednostka | Uwaga |
|
|
podstawa | 1600*1600*150mm | 1 | szt. | |
|
|
Drzwi szafy | Drzwi przednie i tylne | 4 | szt. | |
|
|
Przestrzeń wewnętrzna | 19-calowy stelaż 4*42 U | 1 | szt. | |
|
|
Chłodzenie | Klimatyzator DC 1500W | 2 | szt. | Jeden jest zainstalowany na przednich drzwiach, a drugi na tylnych drzwiach |
|
|
Wentylator awaryjny | -48VDC, 4 wentylatory 12038, ochrona IP55, z termostatem | 1 | szt. | |
|
|
Zamek | Trzypunktowy zamek blokujący (A7121-A112 | 4 | szt. | |
|
|
Uchwyt na dokumenty | Do umieszczania folderów A4 | 2 | szt. | |
|
|
Miedziana szyna uziemiająca | Przekrój 60 mm², wyposażona w 6 śrub M6 + 3 śruby M8 | 1 | szt. | |
|
|
Oświetlenie LED | -48VDC, światło LED + przełącznik | 4 | szt. | |
|
|
Akumulator | LFELI-48200, -48V 200Ah | dwadzieścia cztery | szt. | |
|
|
Wejście kablowe | Przepusty kablowe z certyfikatem IEC 60529 do wlotu i wylotu szafy | 16 | szt. | Znajduje się na dole szafy |
|
|
Płyta uszczelniająca podstawy | Płyta uszczelniająca podstawy i śruby montażowe | 1 | zestaw | Akcesoria do pakowania |
|
|
Cement uszczelniający | Służy do uszczelniania wlotów i wylotów kabli | 1 | szt. | Akcesoria do pakowania |
|
|
Śruby rozporowe | M12*120 SUS304 | 8 | szt. | Akcesoria do pakowania |
|
|
Temperatura pracy | -5 do 55°C | |||
|
|
Wilgotność robocza | 5%~95% | |||
|
|
Wysokość | Wysokość piasku/piaskowca maksymalnie 3000m |
- Wprowadzenie do zasilania
| Model produktu ET481000-M7E6X | Fotowoltaika 60 kW + prostownik 24KW | |
| System | rozmiar | / |
| waga | / | |
| Metoda chłodzenia | Klimatyzator DC | |
| Instalacja | Montaż w szafie 19-calowej | |
| Metoda prowadzenia kabli | Dół wejście i góra wyjście | |
| Metoda konserwacji | Konserwacja z przodu, obsługa wymiany podczas pracy | |
| Stopień ochrony | IP20 | |
| Rozdzielnica prądu przemiennego | Wejście | Trójfazowe 380Vac, kompatybilne z jednofazowym 220Vac |
| Wyłącznik wejściowy | 1×63A/3P | |
| Częstotliwość | 45~65Hz, wartość znamionowa: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| Akumulator | Typ i specyfikacje akumulatora | Bateria litowa, 48V/200Ah |
| Zestaw akumulatorów | 36 sztuk, 6× (6× 48V/200Ah) | |
| Nominalna żywotność baterii | 55,3h@obciążenie 5KW@80% głębokości rozładowania | |
| Maksymalna żywotność baterii | 69,1h@obciążenie 5KW@głębokość rozładowania 100% | |
| Rozdzielnica prądu stałego | Wyjście | -43~-58VDC, wyjście znamionowe: -53,5VDC |
| Maksymalna pojemność | Fotowoltaika 60kW (3kW*20) + Prostownik 24kW (4kW*6) (ostateczna pojemność jest przeznaczona dla 1000A) | |
| Bezpiecznik akumulatora | 6×250A | |
| Wyłącznik obciążenia | LLVD: 3 × 63A/1P + 3 × 32A/1P + 3 × 20A/1P | |
| BLVD: 2 × 32A/1P + 2 × 16A/1P + 2 × 10A/1P + 1 × 125A/2P (falownik) | ||
| DC SPD | 10kA/20KA, 8/20μs | |
| Moduł prostownika | Napięcie wejściowe | 85VAC～300VAC, wartość znamionowa: 220VAC |
| Wydajność | ≥96,6% | |
| Znamionowa moc wyjściowa | 4000W (176ac～300Vac) | |
| Temperatura pracy | -40℃~+75℃ (mniej niż 50℃ przy pełnym obciążeniu) | |
| Rozmiar | 106,5mm(szer.)×286mm(gł.)×41,5mm(1U/wys.) | |
| Waga | ≤2,1kg | |
| Metoda chłodzenia | Chłodzenie wymuszone powietrzem | |
| Współczynnik mocy | ≥0,99 @220Vac 20-100% obciążenia | |
| Rozdzielnica mocy wejściowej fotowoltaicznej | Wejście | 120Vdc ~ 420Vdc, wartość znamionowa: 340Vdc |
| Wyłącznik wejściowy | 20 × 25A/2P | |
| DC input SPD | 20 × (20kA/40kA, 8/20μs) | |
| Spanele słoneczne | Moc pojedynczego panelu | 580W |
| Całkowita ilość | 108 sztuk @ 18 × (6 × 580W, 6 stringów) | |
| Pmoduły fotowoltaiczne | Napięcie wejściowe | 120Vdc ~ 425Vdc, wartość znamionowa: 340Vdc |
| Wydajność | 96% | |
| Znamionowa moc wyjściowa | 3000W | |
| Temperatura pracy | -40℃~+75℃ (mniej niż 50℃ przy pełnym obciążeniu) | |
| Rozmiar | 106,4mm(szer.)×285mm(gł.)×41,5mm(1U/wys.) | |
| Waga | ≤2kg | |
| Metoda chłodzenia | Chłodzenie wymuszone powietrzem | |
| Dokładność MPPT | ≥0,99 | |
| Moduł falownika | Napięcie wejściowe | 42Vdc ~ 58Vdc, wartość znamionowa: 53,5Vdc |
| Wydajność | ≥93%@53,5V Wejście | |
| Znamionowa moc wyjściowa | 2000VA /2000W @220Vac wyjście | |
| Prąd wyjściowy | Znamionowy 9,09A (RMS) / Maksymalny 15A (RMS) | |
| Metoda chłodzenia | Chłodzenie wymuszone powietrzem | |
| Szafa falownika i rozdzielnica mocy wyjściowej | Rozmiar | 482,6(szer.)*350,6(gł.)*1U(wys.) |
| Maksymalna pojemność | 6KW (3* 2KW) | |
| Znamionowe napięcie wyjściowe | Nominalne 220Vac | |
| Wyłącznik obciążenia | 1*32A/2P | |
|
Monitorowanie zasilania (MC2900) |
Wejście sygnału | 3-kanałowe AI (2 czujniki temperatury akumulatora, 1 czujnik temperatury otoczenia), 8-kanałowe DI |
| Wyjście alarmowe | 8-kanałowe wyjście styku bezpotencjałowego | |
| Port komunikacyjny | USB, RS485, SNMP | |
| Tryb wyświetlania | LCD | |
| Eśrodowisko | Temperatura pracy | -40℃~+75℃ (mniej niż 50℃ przy pełnym obciążeniu) |
| Temperatura przechowywania | -40℃~+70℃ | |
| Wilgotność robocza | 5%~95% | |
| Wysokość | 0~3000m (Gdy wysokość znajduje się pomiędzy 3000m a 4000m, maksymalna temperatura pracy zmniejsza się o 1°C na każde 200m wzrostu wysokości) | |
