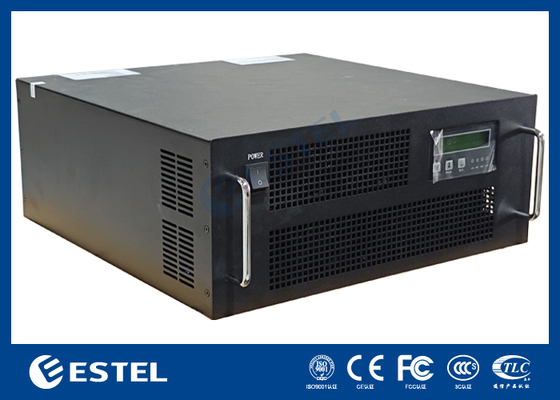

Zasilacz inwerterowy DC48 5KVA 120V 60HZ Inwerter do systemów zasilania i komunikacji
Podstawowe właściwości
Miejsce pochodzenia:
Shenzhen, China (Mainland)
Nazwa marki:
ESTEL
Orzecznictwo:
ISO9001, CE, 3C, FCC, TLC
Numer modelu:
EU-RLIS120K-5000VAN
Nieruchomości handlowe
Minimalna ilość zamówienia:
1
Cena:
358-2143 usd
Warunki płatności:
L/C, D/A, D/P, T/T, Western Union
Możliwość zaopatrzenia:
20,000 sets per month
Podsumowanie produktu
Zasilacz inwerterowy 1. Specyfikacje zasilania inwertera QST048120/050C-J4A Wejście DC Znamionowe napięcie wejściowe (Vdc) -48 Znamionowy prąd wejściowy (A) 95 Dopuszczalny zakres napięcia wejściowego DC Napięcie robocze -40V ~ -58.8V Napięcie rozruchu -42V ~ -57V Wejście obejścia AC Dopuszczalne ...
Szczegóły Produktu
Podkreślić:
Zasilacz inwerterowy telekomunikacyjny 5KVA
,Inwerter DC48V do systemów zasilania
,Inwerter komunikacyjny 120V 60Hz
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
33.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤4ms
Rated Capacity (VA):
5000
Rated Output Power (W):
4000
Rated Output Voltage And Frequency:
120Vac，60Hz
Opis produktu
Zasilacz inwerterowy
1. Specyfikacje zasilania inwertera
| QST048120/050C-J4A | ||
| Wejście DC | Znamionowe napięcie wejściowe (Vdc) | -48 |
| Znamionowy prąd wejściowy (A) | 95 | |
| Dopuszczalny zakres napięcia wejściowego DC |
Napięcie robocze -40V ~ -58.8V Napięcie rozruchu -42V ~ -57V |
|
| Wejście obejścia AC | Dopuszczalne napięcie obejścia (Vac) | 120±20% |
| Znamionowy prąd wejściowy (A) | 33.3 | |
| Czas przełączania obejścia (ms) | ≤4ms | |
| Wyjście AC | Moc znamionowa (VA) | 5000 |
| Znamionowa moc wyjściowa (W) | 4000 | |
| Znamionowe napięcie i częstotliwość wyjściowa | 120Vac,60Hz | |
| Znamionowy prąd wyjściowy (A) | 33.3 | |
| Dokładność napięcia wyjściowego (A) | 120±3% | |
| Dokładność częstotliwości wyjściowej (Hz) | 60±0.1% | |
| Współczynnik zniekształceń fali (THD) | ≤3% (obciążenie liniowe) | |
| Reakcja dynamiczna | 10% (obciążenie 25% ←→100%) | |
| Współczynnik mocy (PF) | 0.8 | |
| Zdolność przeciążeniowa | ≥100%~125%, 10 minut; 125%~150%, 15 sekund; 150%, natychmiastowe wyłączenie | |
| Sprawność inwertera | ≥85% (obciążenie rezystancyjne 80%) | |
|
Inwerter czas przełączania (ms) |
≤4ms | |
| Środowisko pracy | Wytrzymałość izolacji (wejście i wyjście) | 1500Vac, 1 minuta |
| Hałas (1 metr) | ≤65dB | |
| Temperatura otoczenia | -5℃~+40℃ | |
| Wilgotność | 0~90%, bez kondensacji | |
| Wysokość eksploatacji (m) | ≤1000 | |
| Wymiary mechaniczne | Standardowy stelaż | Montaż w szafie 19 cali 4U |
| Waga (kg) | 15 | |
| Funkcja ochronna | Zabezpieczenie przed zbyt niskim napięciem wejściowym, zabezpieczenie przed zbyt wysokim napięciem wejściowym; zabezpieczenie przed przeciążeniem wyjściowym, zabezpieczenie przed zwarciem wyjściowym | |
2. Schemat działania zasilacza inwerterowego
3. Wymiary zewnętrzne

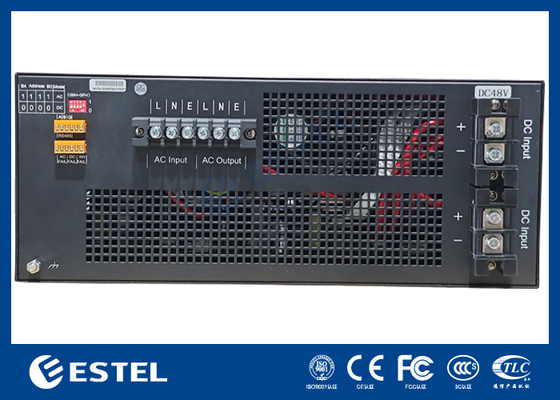

DC48V5Widok z tyłu KVA

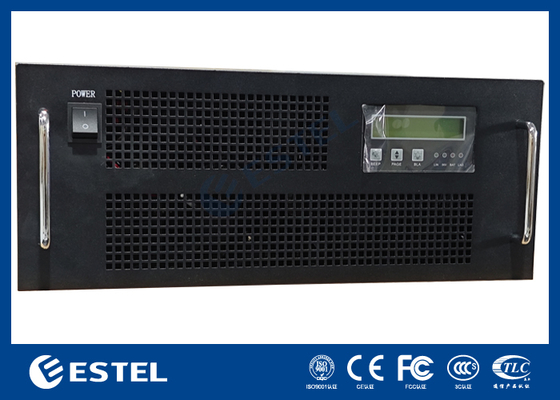

19 cali4Montaż w szafie U Widok z przodu i z tyłu
| Nazwa portu | Opis funkcji | Uwagi | |
| Wejście DC + | Wejście baterii + | Wejście modułu DC jest dodatnie | |
| Wejście DC - | Wejście baterii - | Wejście modułu DC ujemne | |
| Wyjście AC l | Wyjście AC L | Linia wyjściowa | |
| Wyjście AC n | Wyjście AC N | Linia zerowa wyjściowa | |
|
Wejście AC
|
L | Wejście AC L | Linia wejściowa |
| N | Wejście AC N | Linia zerowa wejściowa | |
| E | Uziemienie | Przewód uziemiający | |
|
Styk bezpotencjałowy |
Awaria zasilania | Dwa punkty są połączone w przypadku wystąpienia usterki | |
| Usterka DC | Dwa punkty są połączone w przypadku wystąpienia usterki | ||
| Usterka inwertera | Dwa punkty są połączone w przypadku wystąpienia usterki | ||
|
Interfejs komunikacyjny |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| Przełącznik DIP |
Wybór trybu: Numer 1, "1" jednostka główna AC; "0" to zasilanie DC. Zakres adresów bo-b3(2-5) wynosi od 00 do 15, najniższy to 0, a najwyższy to 15. Możesz ustawić 15 adresów. |
Po obsłudze przełącznika obrotowego Aby uruchomić ponownie zasilanie, aby zadziałało Przełącznik DIP na stronę numeru to 1, na stronę bez to 0 (0000-1111) |
|
