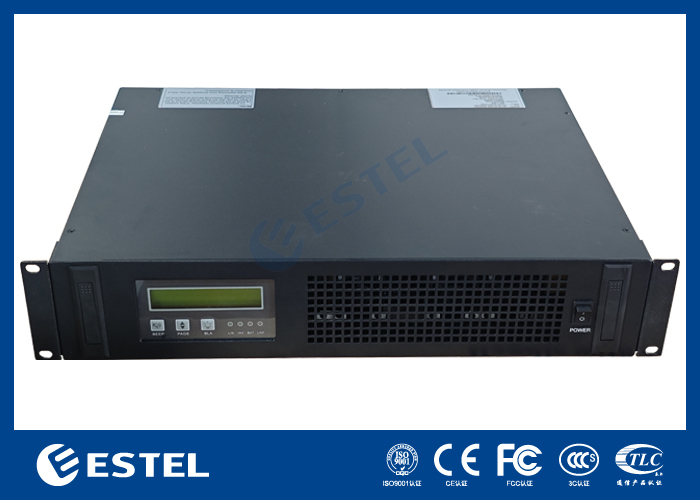

Zasilacz inwerterowy DC48 2KVA 120V 60HZ dla systemów zasilania i komunikacji
Podstawowe właściwości
Miejsce pochodzenia:
Shenzhen, China (Mainland)
Nazwa marki:
ESTEL
Orzecznictwo:
ISO9001, CE, 3C, FCC, TLC
Numer modelu:
EU-RLIS120K-2000VAN
Nieruchomości handlowe
Minimalna ilość zamówienia:
1
Cena:
358-2143 usd
Warunki płatności:
L/C, D/A, D/P, T/T, Western Union
Możliwość zaopatrzenia:
20,000 sets per month
Podsumowanie produktu
Zasilanie inwerterem 1Specyfikacje mocy inwertera QST048/020C-J2A Wejście prądu stałego Nomienne napięcie wejściowe (Vdc) -48 Prąd wejściowy nominalny (A) 38 Dopuszczalny zakres napięcia bieżącego wejściowego napięcie robocze -40v ~ -58,8v napięcie uruchomienia -42v ~ -57v Wprowadzenie bypassu AC ...
Szczegóły Produktu
Podkreślić:
Zasilacz inwerterowy DC 48V
,System zasilania telekomunikacyjnego 2KVA
,Inwerter komunikacyjny 120V 60Hz
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
13.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤10ms
Rated Capacity (VA):
2000
Rated Output Power (W):
1600
Rated Output Voltage And Frequency:
120Vac，60Hz
Opis produktu
Zasilanie inwerterem
1Specyfikacje mocy inwertera
| QST048/020C-J2A | ||
| Wejście prądu stałego | Nomienne napięcie wejściowe (Vdc) | -48 |
| Prąd wejściowy nominalny (A) | 38 | |
| Dopuszczalny zakres napięcia bieżącego wejściowego |
napięcie robocze -40v ~ -58,8v napięcie uruchomienia -42v ~ -57v |
|
| Wprowadzenie bypassu AC | Dopuszczalne napięcie obejściowe (Vac) | 120±20% |
| Prąd wejściowy nominalny (A) | 13.3 | |
| Czas konwersji obejścia (ms) | ≤ 10 ms | |
| Wydajność AC | Pojemność nominalna (VA) | 2000 |
| Moc wyjściowa znamionowa (W) | 1600 | |
| Nominalne napięcie wyjściowe i częstotliwość | 120Vac, 60Hz | |
| Prąd wyjściowy nominalny (A) | 13.3 | |
| Dokładność napięcia wyjściowego (A) | 120±3% | |
| Dokładność częstotliwości wyjściowej (Hz) | 60±0,1% | |
| Prędkość zniekształcenia formy fali (THD) | ≤ 3% (obciążenie liniowe) | |
| Dynamiczna reakcja | 10% (obciążenie 25% ←→100%) | |
| Współczynnik mocy (PF) | 0.8 | |
| Zdolność do przeciążenia | ≥ 100% ~ 125%, 10 minut; 125% ~ 150%, 15 sekund; 150%, natychmiast wyłączyć | |
| Wydajność inwertera | ≥ 85% (80% obciążenia oporowego) | |
|
Inwerter czas konwersji (ms) |
≤ 4 ms | |
| środowisko pracy | Wytrzymałość izolacyjna (wchodząca i wychodząca) | 1500Vac, 1 minuta |
| Hałas (1 metr) | ≤ 65 dB | |
| Temperatura otoczenia | -5°C~+40°C | |
| wilgotność | 0~90%, bez kondensacji | |
| Wysokość użytkowania (m) | ≤ 1000 | |
| Wymiary mechaniczne | Standardowy stojak | 19calowy stojak 2U |
| Masę (kg) | 8 | |
| Funkcja ochronna | Ochrona przed pod napięciem wejściowym, ochrona przed nad napięciem wejściowym; ochrona przed przeciążeniem wyjściowym, ochrona przed zwarciem wyjściowym | |
2.Rysunek zasady działania zasilania inwertera
3Wymiary wyglądu

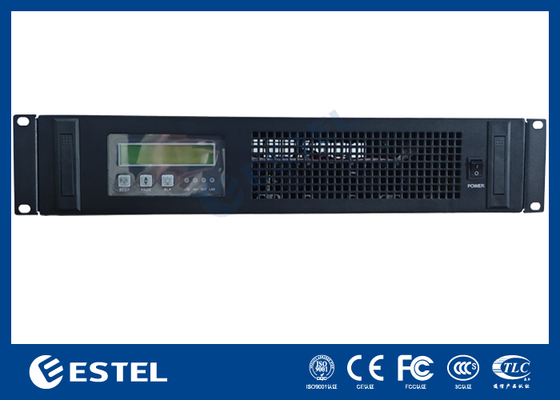

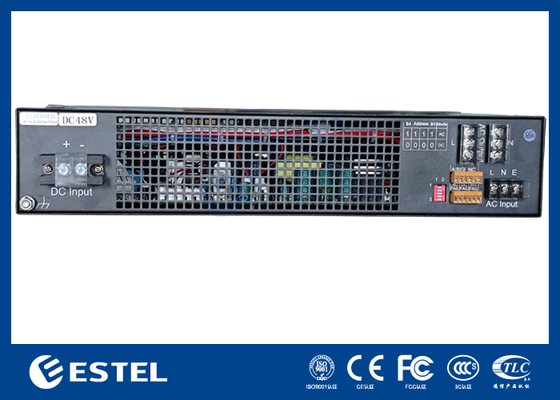

19calowy stojak 2U z przodu i z tyłu
| Nazwa portu | Opis funkcji | Wskazania | |
| Wejście prądu stałego + | Wprowadzenie baterii + | wejście modułu prądu stałego jest dodatnie | |
| Wejście prądu stałego - | Wprowadzenie baterii - | Wprowadzenie modułu prądu stałego ujemne | |
| Wydajność prądu zmiennego l | Wydajność prądu zmiennego l | Linia wyjściowa | |
| Wyjście AC n | Wyjście AC n | Wyjściowa linia zerowa | |
|
Wejście AC
|
L | wejście prądu przemiennego | Wiązka ogniowa wejścia |
| N | wejście AC n | Wiersz zerowy wejścia | |
| E | Powierzchnia | Drut uziemiony | |
|
Kontakt na sucho |
Niewydolność głównej | Dwa punkty są połączone, gdy występuje usterka | |
| Uszkodzenie prądu stałego | Dwa punkty są połączone, gdy występuje usterka | ||
| Uszkodzenie inwertera | Dwa punkty są połączone, gdy występuje usterka | ||
|
Interfejs komunikacji |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| Przełącznik DIP |
Wybór trybu: numer 1, "1" główna jednostka prądu prądu przemiennego; "0" to zasilanie prądem stałym. Adres bo-b3(2-5) wynosi od 00 do 15, najniższy od 0, a najwyższy od 15. Możesz ustawić 15 adresów. |
Po uruchomieniu przełącznika wybierania Aby ponownie uruchomić zasilanie Przełącznik DIP na stronę liczbową wynosi 1, na stronę bez liczb wynosi 0 (0000-1111) |
|
