Szczegóły Produktu:
Zapłata:
|
| Housing: | Metal (AL5052, SPCC) | Efficiency: | 90% |
|---|---|---|---|
| Output Rated Current: | 20A | Usage: | Automobile |
| Operating Temperature: | -10°C To 60°C | Install: | Pad Mount |
| Battery Input: | 100A*2 | Warranty: | 1 Years |
| Integrated Accessories: | PDU, EMS,sensors for optional | Material: | High quality galvanized steel plate |
| Grounding Protection: | copper bar | Input Capacity: | 1×63A/2P |
| Full Capacity: | 23.2KW | Ip Level: | IP21 |
| Certificates: | CE | Storage Temperature: | -40°C to +85°C |
| Podkreślić: | System zasilania prądem stałym 5U do montażu w szafie,Zasilacz przemysłowy 4-12kW,System zasilania prądem stałym ET48200-003 |
||

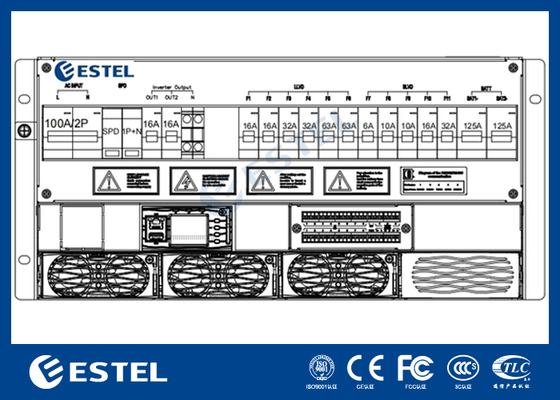

4-12kW 5U Subrack Embedded DC Power System w kolorze białym lub czarnym dla wydajności przemysłowej ET48200-003
Wprowadzenie
5U podstawowe zasilanie, 5U wysokości kompaktowy projekt, aby zaspokoić krytyczne potrzeby aplikacji światłowodowych i transmisji mikrofalowej, urządzenia dostępu, przełącznika.z MCB AC/bateria/obciążenieKable są z przodu z MCB i busbar.
Kluczowe cechy
Scenariusze zastosowania
ET48200-003 Specyfikacje
| Rodzaj | 4~12kW 5U Subrack | |
| System | Wymiar | 482.0(W) *350.6(D) *5U(H) |
| Waga | ≤ 20 kg (bez prostowarek) | |
| Tryb chłodzenia | Naturalne chłodzenie | |
| Tryb instalacji | Instalacja na stojaku o wymiarze 19 cali lub wewnątrz szafy | |
| Tryb okablowania | Górne wejście i górne wyjście | |
| Tryb konserwacji | Utrzymanie przednie, zmiana klasy modułu wsparcia | |
| Poziom ochrony | IP20 | |
|
Klimatyzator Rozdzielanie |
Tryb wejścia | 220VAC jednofazowe |
| Pojemność wejściowa | 1×100A/2P | |
| Częstotliwość wejścia | 45~65 Hz, wartość znamionowa: 50Hz/60Hz | |
| SPD prądu przemiennego | 20kA/40kA, 8/20μs | |
| Pojemność wyjściowa | 1×16A/1P, 1×10A/1P | |
|
D.C. Rozdzielanie |
Napięcie wyjściowe | -43~-58VDC, wartość nominalna: -53.5VDC |
| Maksymalna pojemność | 12kW(4KW*3) | |
| Z wyłączeniem: | 2×125A/1P | |
| Przerywacze obciążenia |
LLVD:2×63A/2P, 2×32A/1P, 2×16A/1P BLVD:1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P |
|
| SPD prądu stałego | 10kA/, 8/20μs | |

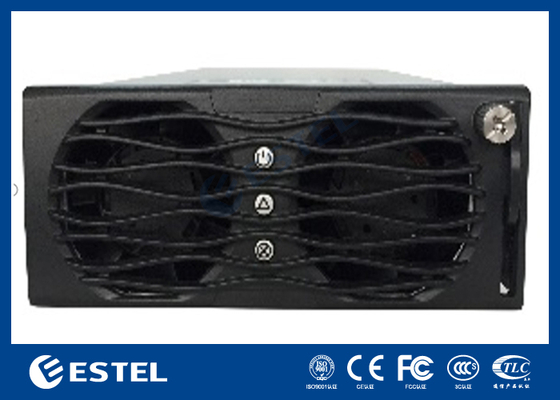

| Sprostownik | Napięcie wejściowe | 85VAC ≈ 300VAC, o mocy nominalnej 220VAC |
| Efektywność | > 96,6% | |
| Moc nominalna | 4000W ((176~300VAC) | |
| Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej 50°C) | |
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) | |
| Waga | ≤ 2,1 kg | |
| Tryb chłodzenia | Chłodzenie przymusowe | |
| Współczynnik mocy | ≥ 0,99 @ 220Vac 20-100% obciążenia | |
|

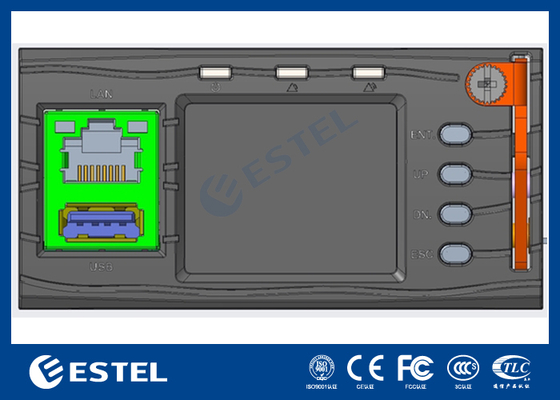

Kontroler
|
Wprowadzenie sygnału | 3 AI(2 temperatura baterii, 1 temperatura otoczenia), 8 DI, 2 RS485. |
| Wyjście alarmowe | 8 kontakt suchy | |
| Port łączności | LAN, USB, RS485, SNMP | |
| Tryb wyświetlania | LCD | |
| Środowisko | Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -40°C~+70°C | |
| wilgotność operacyjna | 5% ~ 95% (nie kondensujące) | |
| Wysokość | 0~3000m ((Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1°C wraz ze wzrostem wysokości o 200m.) | |
