Trójfazowy inteligentny terminal zarządzania zużyciem energii elektrycznej 80A/trójfazowy czteroprzewodowy. Izolacja części czynnych od obudowy wynosi 500VDC.
I. Przegląd produktu:
Trójfazowy inteligentny terminal zarządzania zużyciem energii elektrycznej integruje wszystkie funkcje trójfazowego licznika energii, sterownika czasowego, wyłącznika (wyłącznika powietrznego), wyłącznika różnicowoprądowego, zabezpieczenia nad- i podnapięciowego, zabezpieczenia przed zanikiem fazy i posiada potężny system zarządzania platformą chmurową, który pozwala na konfigurowanie funkcji ochrony zużycia energii elektrycznej, monitorowanie w czasie rzeczywistym stanów pracy urządzeń oraz sterowanie przełącznikami urządzeń za pośrednictwem sieci itp. Ochronnik integruje inteligentne funkcje sterowania, takie jak komunikacja sieciowa, statystyka energii elektrycznej, sterowanie czasowe, ochrona przed upływem prądu, ochrona nadprądowa, ochrona podnapięciowa/beznapięciowa, ochrona nadnapięciowa, ochrona przed zanikiem fazy, pamięć błędów, monitorowanie sieci i wyświetlanie w czasie rzeczywistym, sprawdzenie przed zamknięciem itp., a produkt jest szeroko stosowany w ochronie zasilania bezobsługowych obiektów publicznych, takich jak telekomunikacja, energetyka, bezpieczeństwo, transport itp., aby znacznie obniżyć koszty ręcznej konserwacji i skutecznie poprawić efektywność pracy urządzeń.
II. Funkcje produktu:
1. Statystyki zużycia energii elektrycznej:
Ochronnik posiada trójfazowe statystyki zużycia energii elektrycznej, a dokładność statystyk zużycia energii elektrycznej sięga klasy 1 lub mniej. Pierwszego dnia każdego miesiąca automatycznie zeruje statystyki zużycia energii elektrycznej z poprzedniego miesiąca.
2. Przełącznik czasowy
Dzięki funkcji rejestrowania czasu rzeczywistego i 8 grupom timerów, ochronnik może kalibrować czas i ustawiać czas timera w czasie rzeczywistym za pośrednictwem systemu zarządzania platformą chmurową, co pozwala na czasowe przełączanie ochronnika.
3. Wyświetlanie w czasie rzeczywistym (regulowane)
Ochronnik może wyświetlać w czasie rzeczywistym aktualne napięcie każdej fazy i całkowitą wartość prądu resztkowego (prąd upływu). W przypadku wystąpienia usterki zablokuje i wyświetli wartość usterki, co jest wygodne dla klientów w monitorowaniu sieci energetycznej. Wyświetlacz jest domyślnie włączony.
Gdy wskaźnik odpowiedniej fazy jest włączony, wyświetlane jest napięcie i prąd w czasie rzeczywistym tej fazy. Gdy wyświetlany jest całkowity prąd resztkowy, wskaźniki wszystkich trzech faz są włączone i wyświetlane są informacje takie jak "IE=012", co oznacza, że aktualny całkowity prąd resztkowy wynosi 12mA.
4. Ochrona przed upływem prądu (regulowana)
Gdy w linii występuje upływ prądu o wartości 15-30mA (domyślnie), ochronnik odłączy się w ciągu 0,1 sekundy. Wartość robocza upływu jest regulowana. Prąd nieroboczy upływu = 1/2 IΔn, prąd roboczy upływu = IΔn. Ten próg działania można ustawić za pośrednictwem systemu zarządzania platformą chmurową lub klawiatury panelu urządzenia.
5. Ochrona nadprądowa (regulowana)
Jeśli prąd w jednej lub więcej fazach obwodu trójfazowego jest większy niż wartość nadprądowa lub przez okres dłuższy niż 3-krotność wartości nadprądowej (uznawane za zwarcie), ochronnik natychmiast się odłączy w celu ochrony. Ten próg działania można ustawić za pośrednictwem systemu zarządzania platformą chmurową lub klawiatury panelu urządzenia.
6. Ochrona podnapięciowa (regulowana)
Gdy napięcia we wszystkich trzech fazach są niższe niż 160V (domyślnie), ale wszystkie większe niż 90V, jest to uznawane za podnapięcie i ochronnik się odłączy. Gdy napięcie jednej lub więcej faz obwodu trójfazowego powróci do wartości normalnej (>170V), ochronnik automatycznie się zamknie i załączy. Ten próg działania można ustawić za pośrednictwem systemu zarządzania platformą chmurową lub klawiatury panelu urządzenia.
7. Ochrona beznapięciowa/wyzwalanie beznapięciowe
Gdy napięcia we wszystkich trzech fazach są niższe niż 90V, jest to uznawane za brak napięcia (awaria zasilania sieci głównej), a ochronnik natychmiast się odłączy. Gdy jedna lub więcej faz obwodu trójfazowego ponownie się włączy, ochronnik ocenia, czy zamknąć, zgodnie z warunkami zamknięcia.
8. Ochrona nadnapięciowa (regulowana)
Gdy wartość napięcia w jednej lub więcej faz obwodu trójfazowego jest większa niż 280V (domyślnie), jest to uznawane za nadnapięcie, a ochronnik natychmiast się odłączy. Gdy napięcie wszystkich trzech faz jest niższe niż wartość normalna (<280V), ochronnik automatycznie się zamknie i załączy.
9. Ochrona przed zanikiem fazy (regulowana)
Gdy wartość napięcia jednej lub dwóch faz obwodu trójfazowego jest niższa niż 90V, jest to uznawane za zanik fazy, a ochronnik natychmiast się odłączy. Gdy napięcie wszystkich trzech faz powróci do wartości normalnej (>170V), ochronnik ocenia, czy zamknąć, zgodnie z warunkami zamknięcia. Funkcja ochrony przed zanikiem fazy jest domyślnie wyłączona.
10. Test włączania/wyłączania ręcznego
(1) Naciśnij klawisz testowy ręcznie, aby zasymulować upływ prądu, przewody fazowe wszystkich trzech faz ochronnika zostaną odłączone bez wyjścia. Po zakończeniu opóźnienia usterki ochronnik ocenia, czy zamknąć, zgodnie z warunkami zamknięcia.
(2) Ręcznie otwórz wyłącznik zasilania, przewody fazowe wszystkich trzech faz ochronnika zostaną odłączone bez wyjścia. Ponownie zamknij wyłącznik zasilania, a ochronnik ocenia, czy zamknąć, zgodnie z warunkami zamknięcia po kilku sekundach.
11. Komunikacja zdalna (opcjonalna)
Urządzenie obsługuje komunikację szeregową (zapewniając interfejs komunikacyjny 232 lub 485), który może nie tylko kontrolować stan przełączania urządzenia, ale także monitorować w czasie rzeczywistym aktualne napięcie, upływ prądu i inne informacje o urządzeniu. Klienci wymagający tego typu funkcji powinni skontaktować się z producentem przed złożeniem zamówienia.
12. Komunikacja sieciowa (opcjonalna)
Urządzenie obsługuje przewodową komunikację sieciową Ethernet TCP/IP i komunikację sieciową 4G cat.1 TCP i może kontrolować stan przełączania urządzenia, monitorować w czasie rzeczywistym aktualne napięcie, upływ prądu i inne informacje o urządzeniu za pośrednictwem platformy chmurowej. Klienci wymagający tego typu funkcji powinni skontaktować się z producentem przed złożeniem zamówienia.
III. Główne parametry techniczne trójfazowego inteligentnego terminala zarządzania zużyciem energii elektrycznej (380V/80A)
Nr | Wskaźniki techniczne | Opis funkcji |
1 | Model i liczba biegunów rozłączających | 80A/trójfazowy czteroprzewodowy |
2 | Środowisko pracy (temperatura, wilgotność itp.) | -50℃-85℃/≤80% |
3 | Wymiary (WxSxG, mm) | 150mm x 112mm x 65 mm |
4 | Opis parametrów panelu produktu | Opis parametrów panelu produktu |
5 | Wskaźniki funkcji produktu |
Wskaźnik stanu pracy produktu: Sieć, działanie, zanik fazy, podnapięcie, nadnapięcie, nadprąd, upływ prądu, wyjście Odpowiednie wskaźniki: Faza A, Faza B, Faza C |
6 | Wyświetlacz funkcji produktu | Podwójny wyświetlacz cyfrowy, wyświetlający wartość napięcia, wartość prądu, wartość upływu i zużycie energii elektrycznej w bieżącym miesiącu |
7 | Wytrzymałość izolacji | Izolacja części czynnych od obudowy wynosi 500VDC. |
8 | Znamionowe napięcie wejściowe (zakres wahań napięcia roboczego) | 220VAC (50-300) |
9 | Znamionowa częstotliwość napięcia wejściowego (w tym zakres wahań) | 50Hz(±1Hz) |
10 | Prąd znamionowy (In) | 80A |
11 | Wartość ochrony nadprądowej (regulowana) | 1A-80A regulowany |
12 | Wartość ochrony nadnapięciowej (regulowana) | 220-300V (domyślnie 280V) |
13 | Wartość ochrony podnapięciowej (regulowana) | 150-220V (domyślnie 160V) |
14 | Czas zadziałania ochrony nad- i podnapięciowej | <0,5s |
15 | Czas zadziałania ochrony przed przeciążeniem | <0,5s |
16 | Wartość ochrony zwarciowej i czas zadziałania | >In*1.15, <0,1s |
17 | Wartość prądu zadziałania resztkowego i czas zadziałania | 30mA, <0,1s |
18 | Prąd nieroboczy resztkowy | Prąd nieroboczy upływu: 15mA |
19 | Czy prąd zadziałania resztkowego jest regulowany | 30mA-100mA regulowany |
20 | Czy można ręcznie włączyć/wyłączyć "funkcję ochrony prądu resztkowego" na istniejącym panelu produktu? | Gdy wyłącznik zasilania jest wyłączany ręcznie, oba przekaźniki zostaną odłączone w tym samym czasie i nie będzie wyjścia. |
21 | Funkcje automatycznego ponownego załączenia | Włączenie/wyłączenie można ustawić. |
22 | Warunki wyzwalania | Przekroczenie wartości ochrony funkcji |
23 | Czas ponownego załączenia | 1 minuta/2 minuty/5 minut/30 minut/60 minut - 10 razy |
24 | Warunki zamknięcia | Inteligentne monitorowanie ponownego załączenia, ręczne zamknięcie, zdalne sterowanie |
25 | Funkcja zdalnego monitorowania | Ethernet TCP/IP, Cat1 4G i zdalna komunikacja danych RS485 |
26 | Niezawodność | Podwójne czujniki, wiele obwodów ochronnych do jednoczesnej ochrony, bezpieczne i niezawodne |
27 | Zgodność produktu | YD/T 2346-2011 |

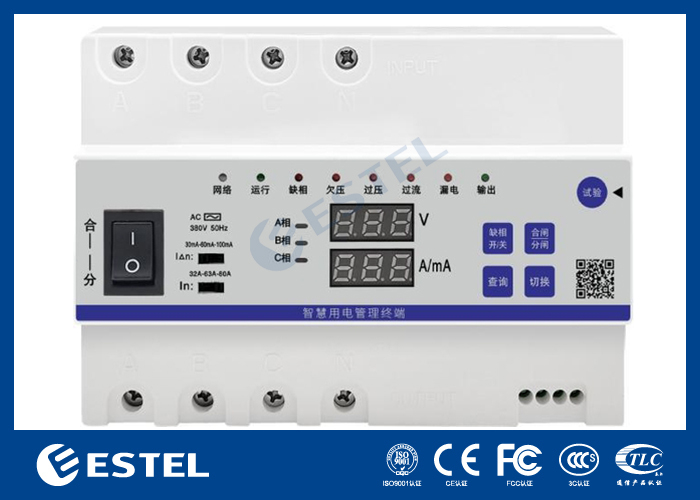

IV. Wygląd produktu, instalacja urządzenia i wymiary
(1) Klienci mogą wybrać, czy włączyć "ochronę przed zanikiem fazy" zgodnie ze swoimi wymaganiami (domyślnie wyłączona), ale podczas korzystania z tego ochronnika faza A musi mieć zasilanie, w przeciwnym razie ochronnik odłączy obciążenie i przestanie działać.
(2) Należy zainstalować ogranicznik przepięć (ochronnik przeciwprzepięciowy) zgodnie z potrzebami projektu. Jeśli jest wyłącznik i ogranicznik przepięć, oba powinny być zainstalowane z przodu tego ochronnika.
(3) Podłącz do trójfazowego czteroprzewodowego zasilania 380V zgodnie z oznaczeniami na panelu ochronnika (przewód neutralny musi przechodzić przez ten ochronnik), i należy pamiętać, że wejście i wyjście nie mogą być odwrócone. Jeśli jest przewód uziemiający, uziemić go niezawodnie, aby zwiększyć odporność ochronnika na przepięcia.
(4) Zainstaluj ochronnik w obudowie, a podczas instalacji na zewnątrz powinien być dobrze chroniony przed deszczem i światłem słonecznym.
(5) Jeśli odpowiedni czerwony wskaźnik usterki jest włączony po włączeniu ochronnika na 8 sekund, oznacza to, że w linii występuje odpowiednia usterka i należy sprawdzić odpowiednią linię.
