HM385-25/100T1 ((3P+N) Urządzenia zabezpieczające przed przewyższeniem niskiego napięcia (SPD) - Urządzenia zabezpieczające przed przewyższeniem podłączone do systemów zasilania niskiego napięcia
1 Zakres
Urządzenie zabezpieczające przed przewyższeniami jest stosowane głównie w systemach dystrybucji niskiego napięcia i sprzęcie elektrycznym zabezpieczającym przed błyskawicami lub innym zabezpieczeniem przed przejściowym przewyższeniem.
2 Odniesienia normatywne
GB/T 18802.11
Urządzenia zabezpieczające przed nadprężeniem niskiego napięcia (SPD) -Część 11: Urządzenia zabezpieczające przed nadprężeniem podłączone do systemów zasilania niskiego napięcia - Wymogi i metody badań
GB 2828.1
Procedury pobierania próbek do kontroli według atrybutów-część 1: Schematy pobierania próbek indeksowane przez limit jakości akceptowalnej (AQL) do kontroli partii po partii
GB/T191 Opakowanie - oznakowanie obrazowe do obsługi towarów
GB/T 2423.1
Badania środowiskowe - Część 2: Metody badawcze - Badania A: zimne
GB/T 2423.2
Badania środowiskowe - Część 2: Metody badawcze - Badania A: zimne
GB/T 2423.4
Badania środowiskowe produktów elektrycznych i elektronicznych - Część 2: Metoda badania - Badanie
Db: wilgotne ciepło, cykliczne (cykl 12h+12h)
GB/T4208 Stopień ochrony zapewniony przez obudowę (kod IP)
GB/T4943.1
Sprzęt audio/wideo, technologii informacyjnych i komunikacyjnychCzęść 1: Bezpieczeństwo
YD/T 1235.1
wymagania
Wymogi dotyczące wydajności urządzeń zabezpieczających przed przewyższeniami podłączonych do nisko napiętych systemów dystrybucyjnych stacji/lokalizacji telekomunikacyjnych
YD/T 1235.2
Metody badania urządzeń ochronnych przed przeciążeniami podłączonych do nisko napiętych systemów dystrybucyjnych stacji/lokalizacji telekomunikacyjnych
IEC 61643-11
Urządzenia zabezpieczające przed napięciami prądowymi podłączone do systemów dystrybucji energii niskiego napięcia - Część
11: Wymagania dotyczące właściwości i metody badania
DIN EN 61643-11
Urządzenia zabezpieczające przed nadprężeniem niskiego napięcia - Część 11: Urządzenia zabezpieczające przed nadprężeniem podłączone do systemów zasilania niskiego napięcia; Wymogi i badania
UL1449
Urządzenia zabezpieczające przed napięciem
3 Wydajność funkcjonalna
3.1 Opis

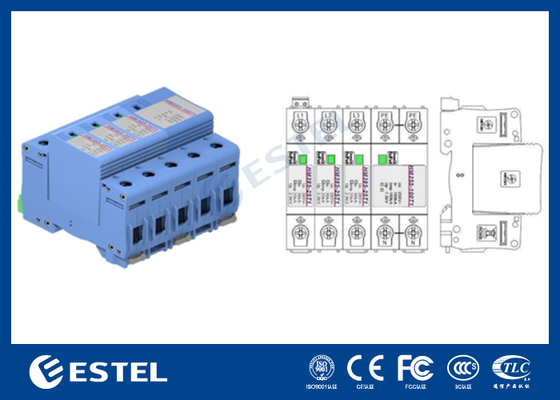

Wbudowana w produkt funkcja ochrony przed przegrzaniem i prądem, która przyjmuje w instalacji szynowej 35 mm DIN i wymienny moduł ochrony przed przewyższeniami, który może być łatwy do zainstalowania i utrzymania,Oprócz tego ma zdalny port alarmowy (bez aktywnego kontaktu) do zdalnego sterowaniaWbudowany w produkt sznurek przenośny i port alarmowy są połączone szeregowo, zachowując tylko jeden port dla łatwego okablowania przez klienta.
3.2 Wydajność




4 Instalacja produktu
4.1.1 Zainstalowanie
Do instalacji i konserwacji jest dopuszczona upoważniona osoba zawodowa; produkt może być zainstalowany w szybie 35 mm na centralce, która znajduje się w sprzęcie;/Rekomendowane jest podłączenie /Kevina do protektora, lub ogólne połączenie równoległe (jak pokazano na rysunku 1)
Tabela 1. Zalecane specyfikacje połączeń dla każdego portu

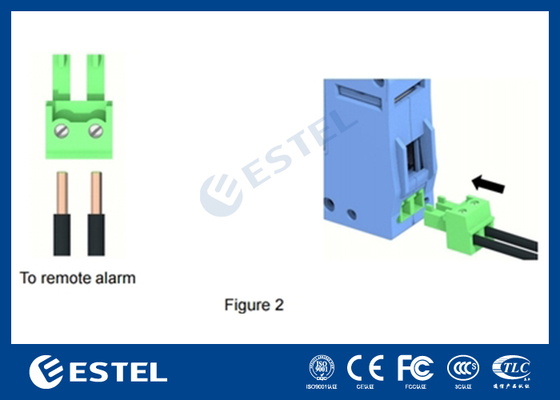

Połączenie alarmowe znajduje się w górnej części wstrzykiwacza.a następnie wprowadzić przewód alarmowy do odpowiedniej otworu połączenia. Użyj płaskiego śrubokręta o rozmiarze SL2.5, zaciśnij śruby i wprowadź wtyczkę z powrotem na miejsce (jak pokazano na rysunku 2).Sprawdź pętlę połączenia ponownie, aby upewnić się, że jest prawidłowa i niezawodnaUrządzenie zabezpieczające przed przewyższeniem prędkości może działać natychmiast po uruchomieniu zasilania.

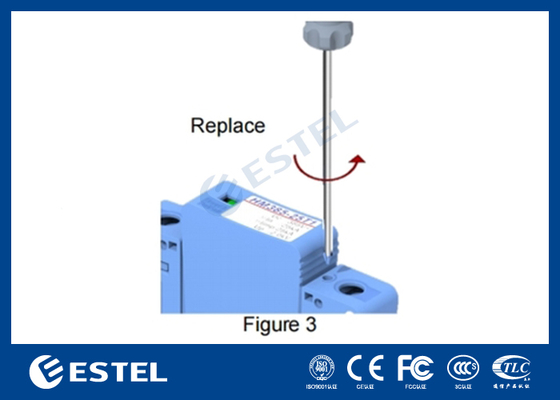

W przypadku konieczności wymiany modułu ochrony przed przesunięciem należy użyć SL2.5 Wkrętarz Phillips do rozluźniania śrub w kierunku strzały znaku produktu i wyciągnięcia modułu ochrony przed przewyższeniem siłą, jak pokazano na rysunku 3 poniżejPrzy ponownej instalacji modułu zaleca się zaciskanie śrub z zakresem momentu obrotowego 0,5 N-m.
Uwaga:
Podczas montażu i konserwacji podstawy urządzenia zabezpieczającego przed przeciążeniem należy odłączyć zasilanie.
Nie należy uruchamiać włączonego zasilania w przypadku otrzymania porażenia prądem.długość i metody podłączenia kabla uziemienia powinny być zgodne z odpowiednią normą; w przeciwnym razie urządzenie zabezpieczające przed przewyższeniem nie może prawidłowo działać.ale kabel podłączający i okno alarmowe powinny być regularnie sprawdzane. Gdy okno alarmowe jest czerwone, oznacza to, że moduł zabezpieczający przed przeciążeniem jest uszkodzony i należy go natychmiast wymienić.
