FSU Field Supervision Unit for Data Acquisition Signal Processing Protocol Communication in Telecom Power System of Base Station
Szczegóły Produktu
Telecom Power System FSU
,FSU Field Supervision Unit
,Communication FSU Field Supervision Unit
Jednostka Nadzoru Terenowego z Akwizycją i Przetwarzaniem Danych Inteligentne Protokoły i Komunikacja dla Systemu Zasilania Telekomunikacyjnego Stacji Bazowych
1) Wprowadzenie:

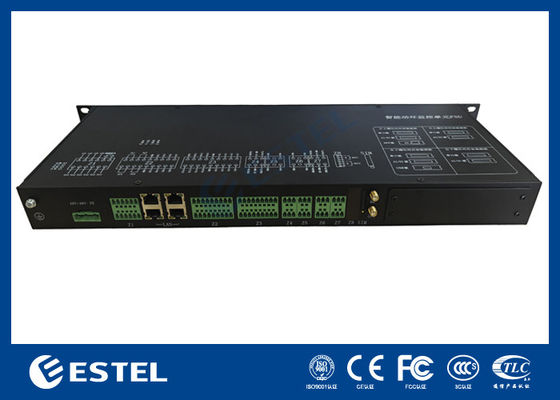

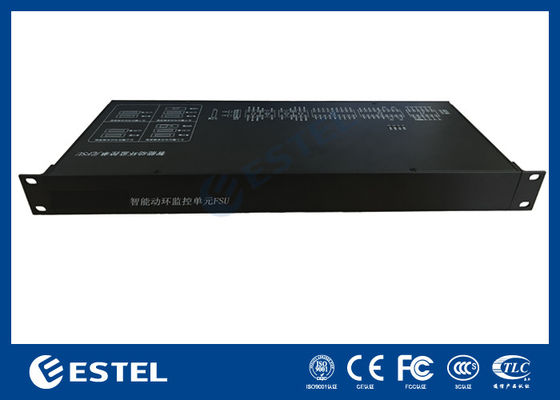

PM5000TT to nowo zaprojektowana Jednostka Nadzoru Terenowego (FSU) dla stacji telekomunikacyjnych i zewnętrznych zintegrowanych szaf zasilających, wyposażona w wbudowany moduł bezprzewodowy 4G.
Służy do akwizycji różnych parametrów środowiska terenowego, parametrów pracy urządzeń zasilających oraz różnych sygnałów alarmowych typu przełącznikowego, w celu realizacji funkcji akwizycji i przechowywania danych, sterowania wyjściami, komunikacji zdalnej itp.
2) Parametry Techniczne:
| Pozycja | Parametr | Opis |
| Wejście AI/DI | 8 |
Wejście analogowe 0-5V lub cyfrowe; Precyzja akwizycji analogowej: 0,5%; Precyzja akwizycji DI: 100%; |
| Wejście DI | 16 | Precyzja akwizycji: 100% |
| Wyjście DO | 4 | 1A/30V, Precyzja DO: 100% |
| Interfejs Inteligentny (Interfejs Południowy) | 8 |
4 porty szeregowe R232/485 konfigurowalne; 4 porty szeregowe RS485; 1200-19200bps; |
| RJ-45 | 4 |
Porty Ethernet 10M/100M; IEEE 802.3 10/100 Base-T; |
| 4G (Interfejs Północny) | 1 | Wbudowany moduł 4G dla wielu standardów |
| Wyjście DC 12V | 6 |
12VDC±10%, prąd > 2A; moc > 15W Zasilanie czujnika |
| Flash | 4G | Przechowywanie danych historycznych przez ponad 3 miesiące |
| LED | 4 | Zasilanie, Praca, Sieć, Alarm |
| Zasilanie | -36 do -72VDC | Zabezpieczenie przed odwrotną polaryzacją |
| Wymiary i Montaż | 1U, 180mm | Obudowa Rack 19 cali 1U |
| Temperatura pracy | -20 do 60°C | |
| Wilgotność pracy | 95% | |
| Ochrona przeciwprzepięciowa portu zasilania | Tryb wspólny: 5KA; Tryb różnicowy: 5KA | |
| Ochrona przeciwprzepięciowa portu sygnałowego | Tryb wspólny: 3KA; Tryb różnicowy: 2KA | |
| Poziom ochrony | IP20 | |
| Pobór mocy | 25W | |
| MTBF | >100000h | |
| Watchdog | Sprzętowy Watchdog |
3) Monitorowanie i Sterowanie Stanem Środowiska
- Temperatura i wilgotność - za pomocą czujnika T&H
- Status dymu - za pomocą czujnika dymu
- Detekcja ruchu - za pomocą podwójnego pasywnego czujnika podczerwieni i mikrofalowego
- Status zalania - za pomocą czujnika wody
- Migawki i przechowywanie wideo - za pomocą kamery IP
- Zdalne sterowanie oświetleniem - za pomocą kontrolera oświetlenia
- Zdalne sterowanie wejściem - za pomocą kontrolera dostępu
4) Interfejs Użytkownika:
Urządzenie to zapewnia przyjazny interfejs użytkownika, umożliwiający łatwy dostęp i przeglądanie wszystkich monitorowanych parametrów systemu użytkownika. Przy wdrożeniu w wielu lokalizacjach, użytkownik może jednym kliknięciem sprawdzić stan każdej lokalizacji.

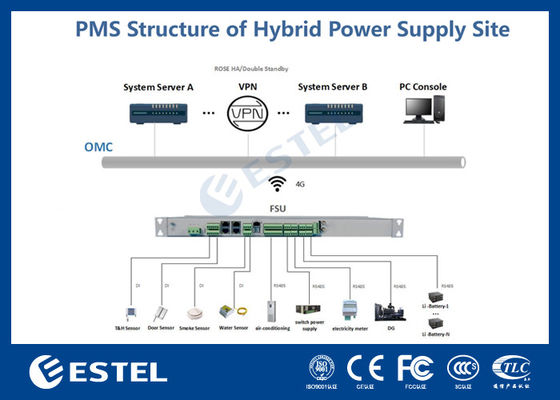

5) Topologia Sieci:
Urządzenie to obsługuje podłączenie wielu źródeł zasilania, w tym zasilania sieciowego, energii słonecznej i generatora diesla. Poprzez połączenie z różnymi rodzajami czujników, realizuje kompleksowe monitorowanie i sterowanie środowiskiem terenowym i stanem zasilania, w tym parametrów temperatury i wilgotności, dostępu do drzwi, dymu, zalania, klimatyzacji, zasilania przełączanego, licznika energii elektrycznej, stanu generatora diesla, stanu ładowania akumulatora. Poniżej przedstawiono główną topologię jego połączenia w systemie użytkownika:
-
