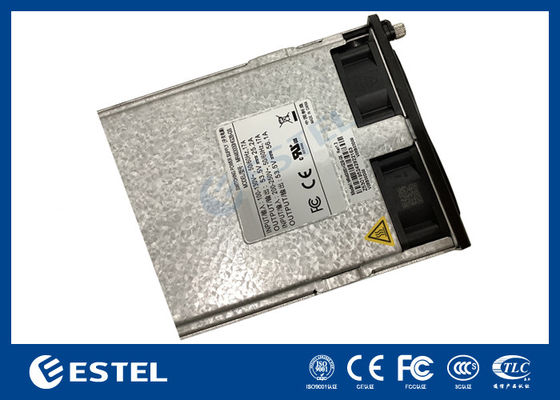

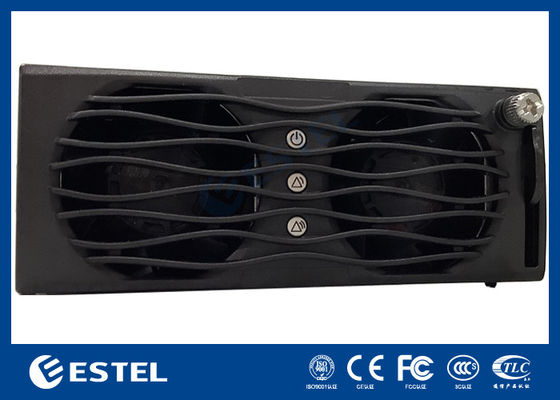

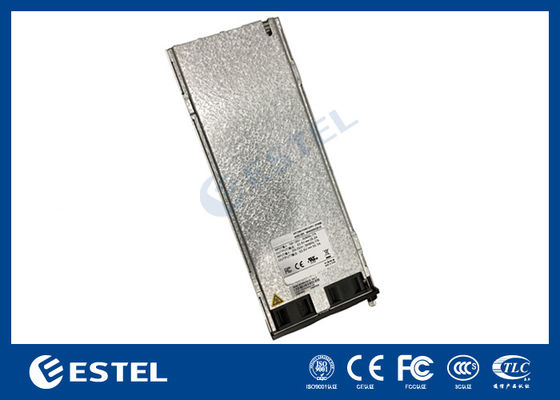

MR484000SG1 4000W 75A Wysokiej wydajności moduł zasilania komunikacji 96 procent wydajności szeroki wejście 85 300VAC Gorąco wymienna

MR484000SG1 4000 W 75 A Wysokowydajny moduł zasilania komunikacyjnego 96 procent wydajności Szerokie wejście 85 300 V AC Możliwość wymiany podczas pracy

1. Specyfikacje elektryczne

1.1 Charakterystyka wejściowa

Uwaga: 1. Minimalne napięcie rozrusznika jest mniejsze niż 95 V AC.

1.2 Charakterystyka wyjściowa

1.2.1 Regulacja napięcia wyjściowego i prądu wskaźnik

Uwaga: Regulacja prądu wyjściowego i przerwanie komunikacji modułu prostownika są następujące:

1) Prąd wyjściowy modułu prostownika można regulować zgodnie z bieżącym poleceniem. Zakres regulacji wynosi 1A~81,3A.

2) Jeżeli komunikacja pomiędzy modułem prostownika a modułem monitorującym zostanie przerwana na dłużej niż 1 minutę, wyjście modułu prostownika automatycznie powróci do poziomu 53,5 V i stanu

nieograniczony przepływ.

1.2.2 Wyjście falować i hałas

Uwaga: 1) Test tętnienia i szumu: szerokość pasma tętnienia i szumu ustawiona na 20 MHz.

1.2.3 Dynamika wyjściowa odpowiedź

Uwaga: cykl skoku obciążenia 4 ms.

1.2.4 Przekroczenie mocy wyjściowej

Uwaga: Zakres obciążenia podczas testu: od minimalnego do maksymalnego.

1.2.5 Czas opóźnienia wyjścia rozruchowego

Uwaga: Czas opóźnienia rozruchu to czas od włączenia zasilania prądem przemiennym do napięcia wyjściowego wynoszącego 42 V DC.

1.2.6 Konwersja mocy

Powyższa krzywa ogranicza maksymalną moc wyjściową w zależności od napięcia wejściowego; wszyscy są teoretyczne wartości graniczne, a rzeczywisty limit będzie miał pewne odchylenie ze względu na dokładność napięcia wejściowego (± 2 V), dokładność napięcia wyjściowego (± 0,6%) i dokładność prądu wyjściowego (0,8 A); Błąd napięcia punktu konwersji mocy wynosi <±2V.

1.2.7 Charakterystyka wyjściowa

Uwagi: Powyższe są teoretycznymi wartościami granicznymi, rzeczywisty limit będzie miał pewne odchylenie ze względu na dokładność prądu (błąd prądu <±0,8A).

1.2.7 Czas opóźnienia wyjścia rozruchowego

Uwaga: Czas opóźnienia rozruchu to czas od włączenia zasilania prądem przemiennym do napięcia wyjściowego wynoszącego 42

1.2.8 Krzywa spadku temperatury

Notatka:

Napięcie wejściowe jest większe niż 200 V AC, wyjście 53,5 ~ 58 V opiera się na górnej granicy mocy, a wyjście 42 ~ 53,5 V opiera się na charakterystyce zewnętrznej i stosunku ograniczenia mocy;

Napięcie wejściowe jest mniejsze niż 200 V AC, a napięcie wyjściowe 53,5 ~ 58 V jest ograniczone proporcjonalnie do limitu mocy wejściowej; wyjście 42~53,5V jest ograniczone proporcjonalnie do charakterystyki zewnętrznej i limitu mocy wejściowej.

Powyższe są teoretycznymi wartościami granicznymi, a rzeczywisty limit będzie miał pewne odchylenie ze względu na dokładność temperatury otoczenia (±2°), dokładność napięcia wejściowego (±2 V), dokładność napięcia wyjściowego (±0,6%) i dokładność prądu wyjściowego (0,8A); Błąd temperatury otoczenia punktu znamionowego jest mniejszy niż ± 2 ℃.

1.2.9 Napięcie szumu

1.3 Funkcja ochrony

1.3.1 Zwarcie na wyjściuTo ochrona

1.3.2 Przepięcie wyjściowe ochrona

Ochronę przepięciową można podzielić na wewnętrzną i zewnętrzną ochronę przeciwprzepięciową. Wewnętrzny zakres błędu przepięcia wynosi 58,5 VDC ~ 60,5 VDC i można go ustawić poprzez monitorowanie. W przypadku awarii moduł blokuje się. Jeżeli napięcie zewnętrzne jest większe niż 63VDC i trwa dłużej niż 500ms, moduł zostaje zablokowany. Po wejściu w stan ochrony maszyny blokującej należy najpierw odłączyć zasilanie sieciowe, a następnie włączyć je ponownie, aby zasilanie mogło ponownie działać.

1.3.3 Wyjście ostrzeżenie o zbyt niskim napięciu

Zakres wynosi 37 VDC ~ 39 VDC. Gdy jest niższa niż wartość alarmu podnapięciowego, sygnał wyjściowy będzie normalny i zgłosi alarm.

1.3.4 Przepięcie wejściowe zawodowiectekcja

Uwaga: Zabezpieczenie wejściowe przed przepięciem należy testować przy obciążeniu znamionowym 75 A.

1.3.5 Wejście podnapięcie ochrona

1.3.6 Nadmierna temperaturaochrona

1.4 Funkcja komunikacji między prostownik moduł i monitorowanie moduł

Pomiędzy modułem prostownika a modułem monitorującym przyjęto tryb komunikacji magistrali CAN, który umożliwia zdalną aktualizację wersji oprogramowania, a adres modułu można ustawić poprzez tablica adresowa.

Po przerwaniu komunikacji pomiędzy modułem prostownika a monitorowaniem na 1 minutę moduł prostownika uruchamia się, a wartości graniczne napięcia wyjściowego i prądu wracają do wartości domyślnych.

Interfejs CAN w module prostownika należy zaprojektować oddzielnie. Zasilanie CAN to +5VDC, które dostarczane jest wewnątrz modułu prostownika.

Główne informacje monitorujące moduł prostownika są następujące:

1) Regulacja napięcia i funkcja regulacji prądu: aby spełnić wymagania dotyczące ładowania pływającego akumulatora i spełnić wymagania dotyczące regulacji napięcia;

2) Sterowanie maszyną z pojedynczym modułem;

3) Informacje zwrotne dotyczące zabezpieczeń i alarmów:

Awaria sieci: Awaria sieci (przepięcie na wejściu AC);

Ochrona modułu: ostrzeżenie o temperaturze;

Awaria modułu: brak wyjścia spowodowany wyłączeniem z powodu przepięcia, awarią wentylatora, wyłączeniem z powodu nadmiernej temperatury lub innymi przyczynami wewnętrznymi modułu;

(Moduł znajduje się w stanie hibernacji i wyłączenia, a awaria zasilania sieciowego nie jest zgłaszana do usterki modułu).

1,5 PROWADZONY

Wskaźnik LED zasilania jest zainstalowany z boku panelu zasilania. Stan wyjścia przedstawiono w poniższej tabeli.

2. Izolacja wykonaćmanie

2.1 Izolacja Impedancja

2.2 Odporny na Wysokie napięcie

Uwaga: jeżeli obwód posiada urządzenie odgromowe, próbę napięciową należy wykonać po otwarciu rurki szczelinowej, linie wejściowe należy ze sobą zewrzeć (L&N), a wszystkie linie wyjściowe ze sobą zewrzeć.

3. Normy bezpieczeństwa

Bezpieczeństwo zasilania spełnia następujące normy:

GB4943

IEC/EN60950 IEC/EN62368-1

Certyfikat bezpieczeństwa zasilania:

Certyfikat CE (wymagania dyrektyw LVD i EMC)
