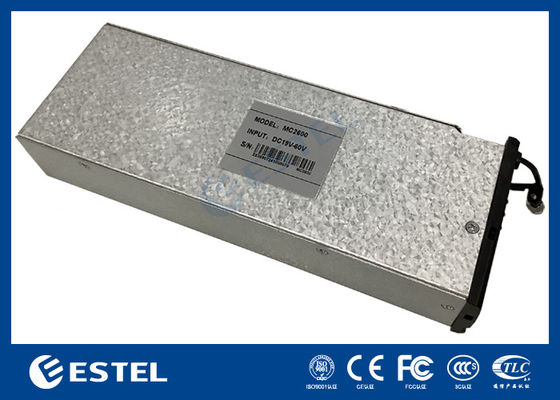

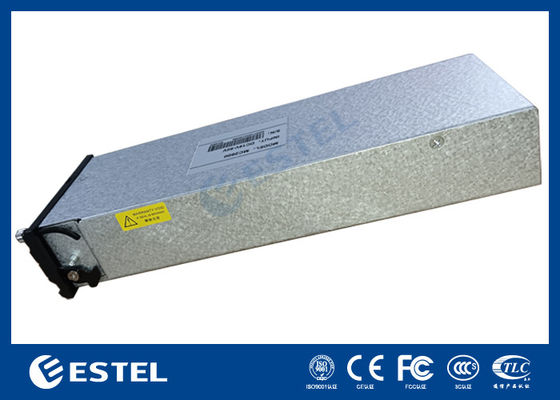

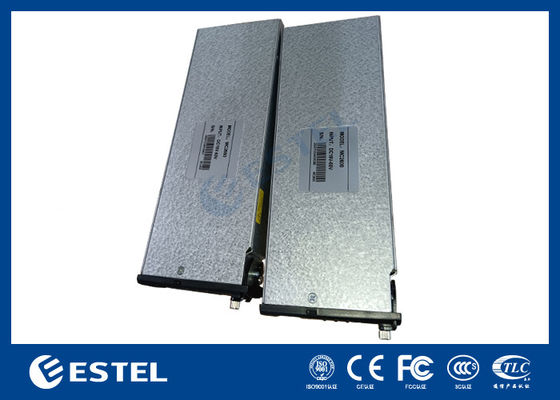

MC2600 DC Power Controller - ARM Cortex-M4, zarządza 40 korektorami i modułami solarnymi

Kontroler zasilania DC MC2600 - ARM Cortex-M4, Zarządza 40 prostownikami i modułami solarnymi

Wprowadzenie do systemu zasilania telekomunikacyjnego

MC2600 to kontroler zasilania DC nowej generacji. Kontroler wykorzystuje 32-bitowy procesor ARM Cortex-M4 jako procesor główny. MC2600 oferuje wiele funkcji i cech, a także bardziej solidny, przyjazny dla użytkownika i łatwy w użyciu interfejs. Potężna funkcja zarządzania zasilaniem hybrydowym, obejmująca zarządzanie dieslem, akumulatory VRLA i litowo-jonowe oraz moduły solarne.

Kluczowe cechysystemu telekomunikacyjnegoAutomatyczny test akumulatora, w tym zaawansowany test zaplanowany, test ciągły i test krótki

• Minimalizacja czasu instalacji dzięki funkcji przesyłania pliku konfiguracyjnego
• Niższe koszty eksploatacji dzięki funkcji oszczędzania energii w trybie czuwania dla prostownika
• Zarządza od 1 do 40 prostowników
• Pomiar

systemu telekomunikacyjnego24 x odczyty analogowe i 9 x cyfrowe wejścia, w tym: napięcie systemu, prąd obciążenia, prąd akumulatora, temperatura akumulatora, 8*DI, 8*DO itp.Komunikacja

Kontroler komunikuje się z komputerem hosta w 2 trybach: RS485 i Ethernet (WEB lub SNMP). Ustawianie i edycja parametrów operacyjnych, pobieranie dzienników danych i historii alarmów są dostępne za pośrednictwem przeglądarki internetowej. Komunikacja między kontrolerem a prostownikami i modułami solarnymi wykorzystuje komunikację CAN.

Protokół SNMP obsługuje GET, SET i TRAP 4 porty RS485 dla BMS akumulatora, DG lub urządzenia rozszerzającego funkcje

Dziennik historii alarmów

Dziennik historii alarmów 1000 zdarzeń, FIFO do analizy systemu

Dziennik stanu systemu

1000 rekordów odczytów napięcia wyjściowego i prądu obciążenia oraz 50 rekordów historycznych odczytów testów akumulatora

LCD i LED

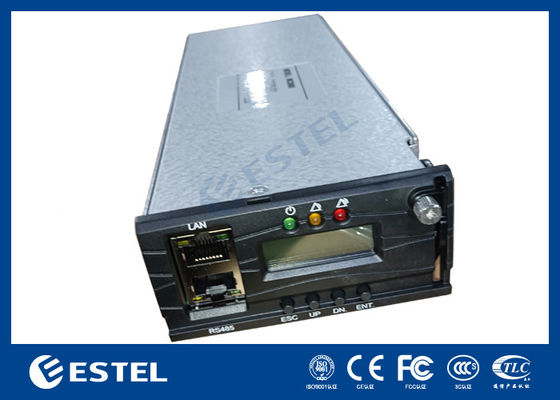

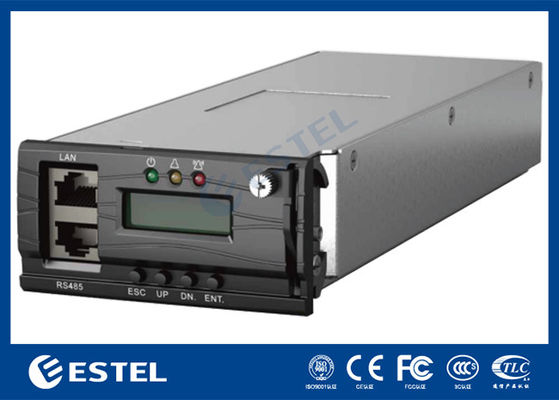

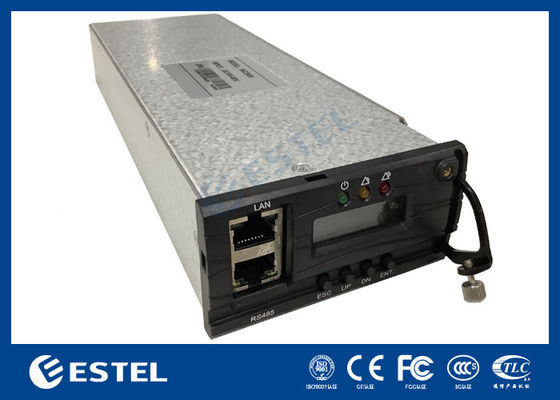

Wyświetlacz LCD 128 x 32 do dostępu do stanu, alarmów, ustawień użytkownika; zielone/żółte/czerwone diody LED wskazują stan pracy i alarmy

Zarządzanie akumulatorami

systemu telekomunikacyjnego

optymalizacji żywotnościTest akumulatoraKompensacja temperatury

• Prognozowanie pojemności akumulatora
• Odłączenie niskiego napięcia/pojemności
• Odłączenie niskiej/wysokiej temperatury
• Zarządzanie akumulatorami
• systemu telekomunikacyjnego
• Zarządza wieloma prostownikami i/lub modułami solarnymi w jednym systemie
• Równoważenie czasu pracy prostownika dla

optymalizacji żywotnościOptymalizacja liczby aktywnychprostowników dla najwyższej wydajności

• Alarmy/Zdarzenia
• systemu telekomunikacyjnego
• Alarm SPD
• Alarm wejścia cyfrowego
• Alarm bezpiecznika obciążenia

Alarm trybu ręcznegoNierównowaga prądu

• Alarm temperatury otoczenia
• Odłączenie obciążenia
• Awaria zasilania AC
• Alarm bezpiecznika akumulatora
• Rozładowanie akumulatora
• Błąd testu akumulatora
• Nierównowaga akumulatora
• Odłączenie akumulatora
• Błąd czujnika temperatury akumulatora
• Alarm temperatury akumulatora
• Awaria komunikacji BMS
• Awaria wejścia AC prostownika
• Usterka prostownika
• Usterka wentylatora prostownika
• Aktywowana ochrona prostownika
• Stan włączenia/wyłączenia prostownika
• Awaria komunikacji prostownika
• Tryb oszczędzania energii systemu
• Przerwanie trybu oszczędzania energii
• Awaria komunikacji modułu solarnego
• Usterka modułu solarnego
• Usterka wentylatora modułu solarnego
• Aktywowana ochrona modułu solarnego
• Stan włączenia/wyłączenia modułu solarnego
• Awaria wejścia modułu solarnego
• Przepięcie i obniżenie napięcia AC
• Przepięcie i obniżenie napięcia DC
