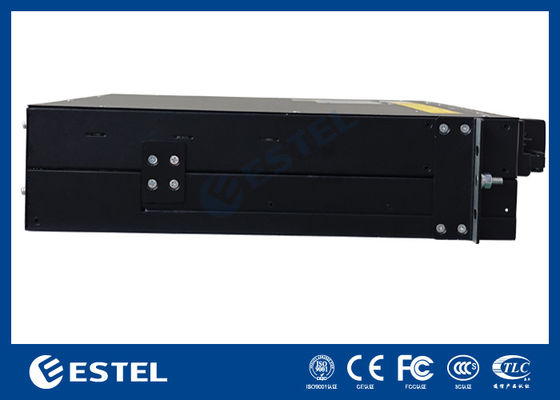

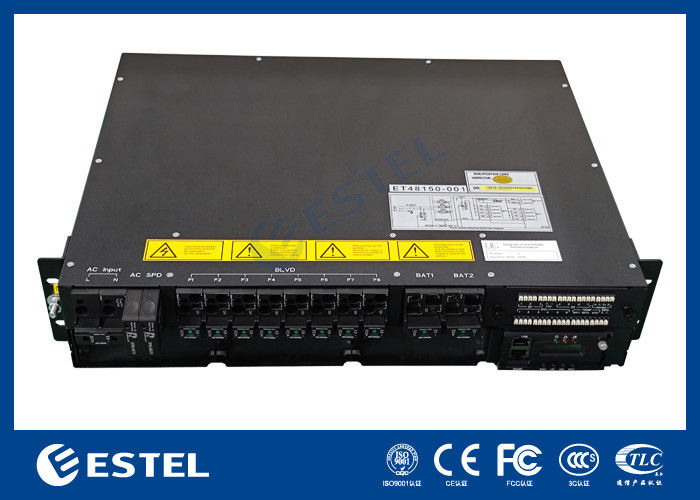

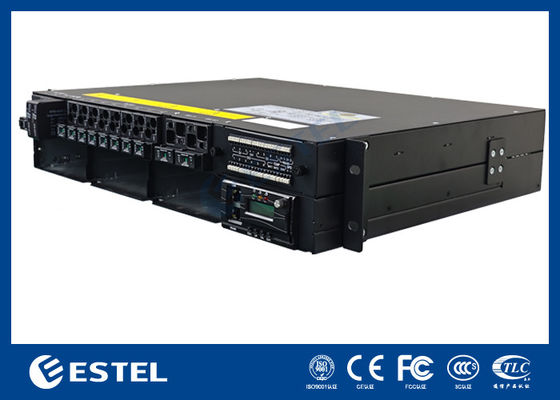

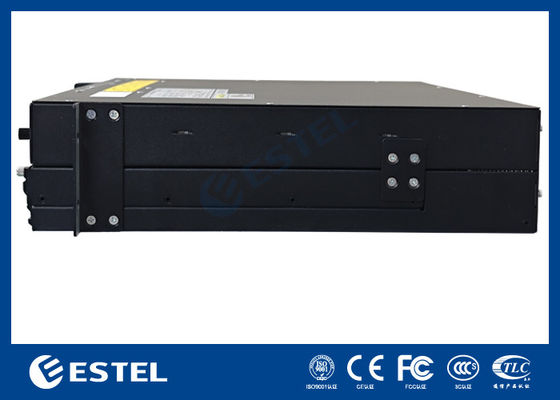

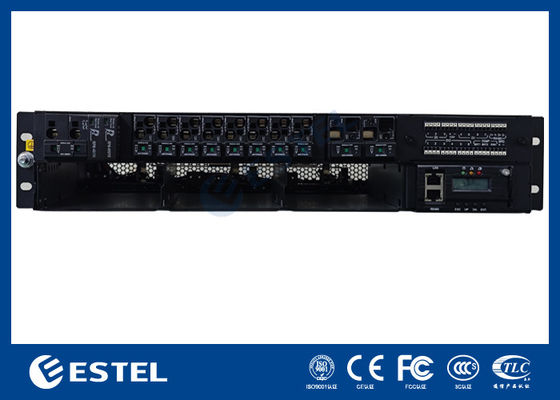

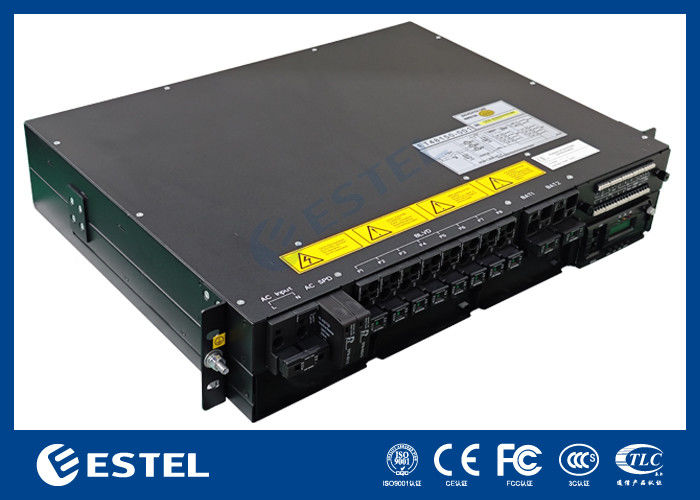

ET48200 M5E32A 2U Kompaktny system zasilania telekomunikacyjnego wysokiej gęstości 12 kW

ET48200 M5E32A Kompaktowy system zasilania 2U o dużej gęstości 12 kW do montażu w stojaku dla telekomunikacji

Wstęp

ESTEL ET48200 M5E32A to nowy, kompaktowy zasilacz do zabudowy, charakteryzujący się nowatorską konstrukcją architektoniczną, która zapewnia niewielkie rozmiary i wysoką gęstość mocy (do 12 kW w obudowie 2U). W tym systemie priorytetem jest elastyczność klienta.

Wtykowe wyłączniki i prostowniki o dużej gęstości umożliwiają łatwą konfigurację w terenie w celu spełnienia różnorodnych wymagań aplikacji. Prostowniki serii MR48 w połączeniu ze sterownikiem MC2600 gwarantują bezpieczną, niezawodną i elastyczną pracę. Wystarczająco kompaktowy, aby zmieścić się w większości szafek, jest idealnym urządzeniem zamiennikiem. Zbudowana w oparciu o sprawdzoną technologię ESTEL, seria MR48 jest gotowa sprostać przyszłym wymaganiom.

Kluczowe funkcje

• Standardowa szerokość 19 cali, wszechstronność;

• Bardzo kompaktowa konstrukcja 2U, oszczędzająca miejsce i koszty instalacji;

• Inteligentne zarządzanie, zdalna konserwacja online, zmniejszenie dostępu do witryny i kosztów konserwacji;

• Doskonałe zarządzanie baterią w celu wydłużenia jej żywotności;

• Zapewnia różnorodne porty komunikacyjne;

• Interfejs LAN/RS232/RS485, LAN-SNMP, TCP/IP w celu uzyskania elastycznej sieci i zdalnego monitorowania;

• Moduł prostownika i kontroler można wymieniać podczas pracy, co zapewnia wygodną konserwację online;

• Szeroki zakres napięcia wejściowego AC (90~300Vac);

• Inteligentne zarządzanie: zdalna konserwacja online zmniejsza liczbę wizyt na miejscu i koszty konserwacji.

Scenariusze zastosowań

• Rozbudowa serwisu

• Bezprzewodowa stacja bazowa

• Sieć transmisyjna

• Sieć komunikacyjna przedsiębiorstw

Dane techniczne

Diagram

MR483000HG2B-CS

• Maksymalna wydajność > 96%

• Obniżenie mocy od 55 ℃ do 75 ℃

• Obniżenie mocy wyjściowej przy <176VAC

• Wysoka gęstość mocy

MR484000SG1-GS

lMaksymalna wydajność > 96,5%

l Obniżenie mocy od 45 ℃ do 75 ℃

l Obniżenie mocy wyjściowej przy <176VAC

l Wysoka gęstość mocy

Kontroler MC2600

Wstęp

MC2600 to kontroler zasilania DC nowej generacji opracowany przez firmę Megmeet. Kontroler wykorzystuje 32-bitowy procesor AR Cortex-M4CPU jako procesor główny. Mc2600 oferuje wiele funkcji i funkcji, a także bardziej solidny, przyjazny dla użytkownika i łatwy w obsłudze interfejs, wydajną funkcję zarządzania energią hvbrid, w tym zarządzanie olejem napędowym, VRLA i akumulatory ito-jonowe oraz moduły słoneczne.

Kluczowe funkcje

• Automatyczny test baterii obejmujący zaawansowany test zaplanowany, test stały i krótki test

• Zminimalizuj czas instalacji, korzystając z funkcji przesyłania pliku konfiguracyjnego

• Niższe koszty eksploatacji dzięki oszczędzającej energię funkcji czuwania prostownika

• Zarządza od 1 do 40 prostowników

Pomiar

24 x analogowe i 9 x cyfrowe odczyty wejściowe, w tym: napięcie systemu, prąd obciążenia, prąd akumulatora, temperatura akumulatora, 8*Dl, 8*D0 itp.

Komunikacja

Kontroler komunikuje się z komputerem głównym w 2 trybach: Rs485 oraz Ethernet (WEB lub SNMP). Ustawianie i edytowanie parametrów pracy, pobieranie logów danych i historii alarmów możliwe jest poprzez przeglądarkę internetową. Komunikacja pomiędzy sterownikiem a prostownikami i modułami fotowoltaicznymi wykorzystuje komunikację CAN.

Protokół SNMP obsługuje porty GET, SET i TRAP 4xRs485 dla baterii BMS, DG lub urządzenia z funkcją rozszerzenia

Dziennik historii alarmów

Dziennik historii alarmów na 1000 zdarzeń, FlFO do analizy systemu

Dziennik statystyk systemu

1000 zapisów odczytów napięcia wyjściowego i prądu obciążenia oraz 50 zapisów historycznych odczytów testów akumulatorów

LCD i LED

Wyświetlacz LCD 128 x 32 umożliwiający dostęp do stanu, alarmów i ustawień użytkownika; zielone/żółte/czerwone diody LED wskazują stan pracy i alarmy

Zarządzanie baterią

• Ładowanie pływające/doładowujące

• Test baterii

• Kompensacja temperatury

• Przewidywanie pojemności baterii

• Niskie napięcie/odłączenie nasadki

• Niska/wysoka temperatura

• odłączenie

Zarządzanie baterią

• Zarządza wieloma prostownikami Megmeet i/lub modułami fotowoltaicznymi w ramach jednego systemu

• Wyrównaj czas pracy prostownika dla

• optymalizacja życia

• Zoptymalizuj liczbę aktywnych

• prostowniki zapewniające najwyższą wydajność

Alarmy/Zdarzenia

• Alarm SPD

• Alarm wejścia cyfrowego

• Alarm bezpiecznika obciążenia

• Alarm w trybie ręcznym

• Bieżąca nierównowaga

• Alarm temperatury otoczenia

• Odłączenie obciążenia

• Awaria zasilania sieciowego

• Alarm bezpiecznika akumulatora

• Rozładowanie akumulatora

• Test baterii nie powiódł się

• Nierównowaga baterii

• Odłączenie akumulatora

• Błąd czujnika temperatury akumulatora

• Alarm temperatury akumulatora

• Komunikacja BMS nie działa

• Awaria wejścia AC prostownika

• Błąd prostownika

• Usterka wentylatora prostownika

• Zadziałało zabezpieczenie prostownika

• Stan prostownika włączony/wyłączony

• Błąd komunikacji prostownika

• Tryb oszczędzania energii systemu

• Przerwa w trybie oszczędzania energii

• Błąd komunikacji modułu solarnego

• Błąd modułu słonecznego

• Usterka wentylatora modułu solarnego

• Aktywowana ochrona modułu solarnego

• Stan włączenia/wyłączenia modułu solarnego

• Awaria wejścia modułu solarnego

• Napięcie AC nad i pod napięciem

• Nad i pod napięciem DC

Kontroler MC2900

Wstęp

Mc2900 to najnowszej generacji sterownik zasilania DC opracowany przez firmę Megmeet. oparty jest na procesorze ARM Cortex-A8, 256Nflash, 512M SRAM i systemie operacyjnym Linux. Mc2900 oferuje solidniejszy, przyjazny dla użytkownika i łatwy w użyciu interfejs. Kontroler zapewnia funkcję zarządzania prostownikiem, modułem słonecznym, modułem wiatrowym, modułem Dc/Dc, modułem HVDC do silników wysokoprężnych, baterią VRLA i baterią litowo-jonową.

Kluczowe funkcje

• lpv4 statyczny/DHCP, lpv6 statyczny/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3

• Wielojęzyczny wyświetlacz LCD i wyświetlacz internetowy

• Aktualizacja oprogramowania sprzętowego kontrolera przez USB/WEB/WIFl/bluetooth

• Zarządza od 1 do 48 prostowników

Pomiar

22 x analogowe i 12 x cyfrowe odczyty wejściowe, w tym: napięcie systemu, prąd obciążenia, prąd akumulatora, temperatura akumulatora, temperatura otoczenia, wilgotność otoczenia, 12*Dl. 8*DO.etc.

Komunikacja

Kontroler komunikuje się z komputerem hostem w 2 trybach: Rs485 oraz Ethernet (TcP/p, UDp, https i SNMp). Ustawianie i edycja parametrów eksploatacyjnych, pobieranie historii pracy i historii alarmów dostępne są za pośrednictwem przeglądarki internetowej. Komunikacja pomiędzy sterownikiem a prostownikami i modułami fotowoltaicznymi wykorzystuje komunikację CAN.

Protokół SNMP obsługuje porty GET, SET i TRAP 4xRS485 dla baterii BMS, DG lub kart rozszerzeń

Dziennik historii alarmów

200 000 alarmów w historii i 100 000 zdarzeń w historii

Dziennik statystyk systemu

5000 dzienników testów akumulatora, 5000 dzienników ładowania akumulatora, 5000 dzienników rozładowania akumulatora, 5000 dzienników pracy DG

LCD i LED

Wyświetlacz LCD o rozdzielczości 128 x 160 umożliwiający dostęp do aktualnych warunków pracy, alarmów i ustawień użytkownika; zielona/żółta/czerwona dioda LED wskazuje stan pracy i alarmy

Gromadzenie i zarządzanie

• Prostownik, moduł słoneczny, moduł wiatrowy, moduł DC/DC, moduł DC/AC, dane modułu HVDC

• Zbieranie danych dotyczących akumulatorów litowych Narada i Shoto

• Bateria litowa dowolnego protokołu Modbus/YDT-1363 oparta na interfejsie RS485 lub CAN

• Dane dotyczące kontroli akumulatora Jiangsu Yaao

• Inteligentny licznik AC lub samodzielnie opracowana tablica pomiarowa AC

• Gromadzenie danych z inteligentnego licznika prądu stałego Gromadzenie danych i zarządzanie nimi w inteligentnej DG

• Inteligentne gromadzenie danych i zarządzanie nimi ATS Gromadzenie i zarządzanie danymi klimatycznymi Inteligentne gromadzenie i zarządzanie danymi CB

• Obliczanie energii

Zarządzanie baterią

• Zarządzanie rozruchem i pływaniem

• Zarządzanie ograniczeniem prądu ładowania

• Kompensacja temperatury

• LVD

• Test baterii

• Napięcie środkowe Obliczenie wydajności

• Szczytowe cięcie

• Zarządzanie baterią litową

• Przełącz w zależności od pojemności akumulatora

• Przełącz w zależności od napięcia akumulatora

• Test DG

• Obliczanie pozostałego paliwa

• Zarządzanie priorytetami zużycia energii

• Zarządzanie oszczędnością energii prostownika

• Obrót prostownika

Alarmy/Zdarzenia
