Szczegóły Produktu:
Zapłata:
|
Wymiar: | H2200 mm × W750mm × D750mm | Wejścia zasilania: | Zasilanie siatki, energia słoneczna, generator diesla, z kopią zapasową baterii |
---|---|---|---|
Power Subrack: | 9u, z kontrolerem | Wejście AC: | Trzy faza: 200 ~ 240 VAC/346 ~ 415 VAC; Jednofaza: 200 ~ 240 VAC |
Wejście DG: | Wsparcie | System fotowoltaiczny: | 9 kW (można dostosować, maksymalnie. 12 kW) |
Układ prostowniczy: | 24 kW | Wyjście prądu stałego: | -48 V DC |
PDU: | Z dostosowanym panelem dystrybucji mocy wyjściowej | Chłodzenie: | 3000 W |
Stopień ochrony IP: | IP55 | Opakowanie: | Drzewna obudowa |
Podkreślić: | system zasilania telekomunikacyjnego,System zasilania telekomunikacyjnego z energią hybrydową,System energii telekomunikacyjnej |
Niedrogie, dostosowalne zintegrowane rozwiązanie Elektrownia słoneczna Diesel Generator Battery Hybrid TelecomSystem zasilania dla zewnętrznego zasilania obiektów telekomunikacyjnych
1.Zalety
1) Dostosowalny projekt
Zapewnienie dostosowanej usługi projektowania w oparciu o potrzeby projektu klienta;
Rozwiązanie projektu wyjściowego w celu wspierania klienta w zdobywaniu projektów przetargowych;
2) Sprawdzony wysokiej jakości system zasilania
Tysiące zestawów systemów zasilania ESTEL w stabilnej pracy na całym świecie;
Badanie trwałości w fabryce wykazało wysoką trwałość niż urządzenia znanych marek;
3) Niski koszt, tania cena
Wolny projekt, szybka reakcja na klientów;
Sprzęt i komponenty dostarczane bezpośrednio z fabryki, w niższej cenie;
4) Wymagania dotyczące ilości innych niż minimalne
Minimalna ilość zamówienia wynosi 1 zestaw.
Wpływ klienta | Wynik ESTEL |
|
|
2Wprowadzenie

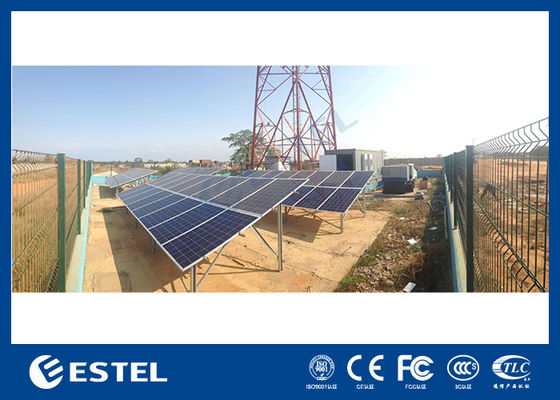

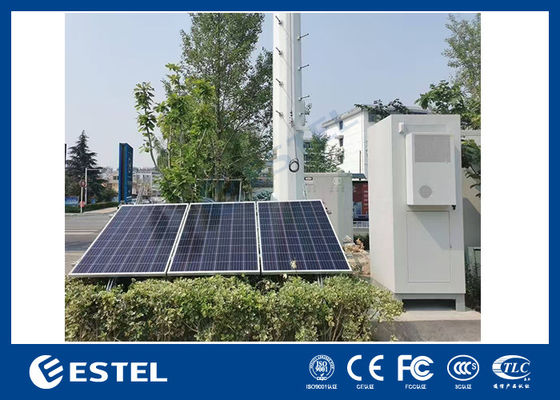

ESTEL Hybrid Energy Telecom Power System jest rozwiązaniem hybrydowym w zakresie zasilania, które wykorzystuje energię słoneczną, generator wysokoprężny (DG) i zasilanie sieciowe jako główne źródła zasilania urządzeń telekomunikacyjnych.
Wykorzystuje czyste i niedrogie źródła energii w celu tworzenia niezawodnego systemu energetycznego, zapewnia wysoką jakość energii dla nowoczesnych usług telekomunikacyjnych,i pomóc dostawcom usług telekomunikacyjnych w rozszerzeniu działalności w tych obszarach bez zasilania sieciowego, lub mają niestabilne zasilanie siecią.
3. Wnioski
- Nie.
4. Telekomunikacyjny system zasilaniaStruktura

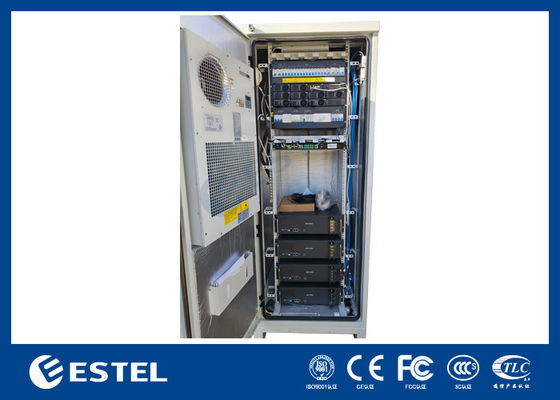

Składa się z zewnętrznej szafy telekomunikacyjnej, systemu zasilania telekomunikacyjnego, systemu chłodzenia, baterii, jednostki monitorowania środowiska i czujników.

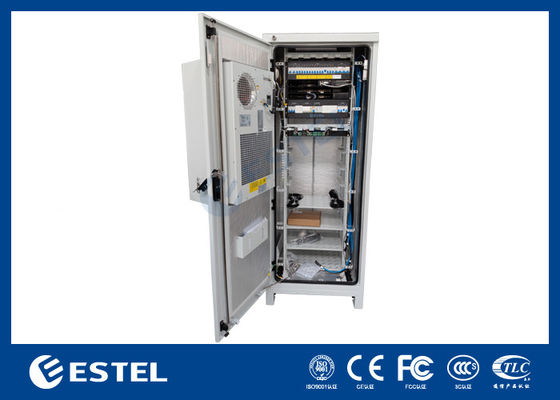

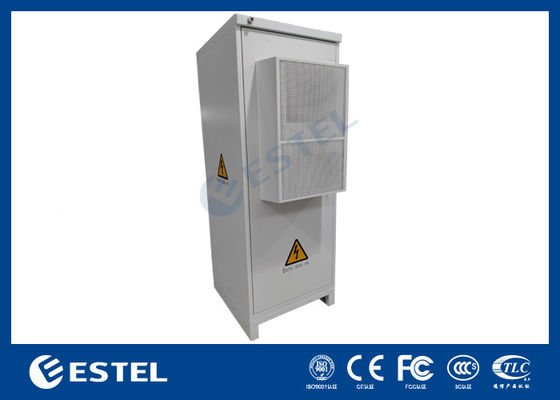

1) Obudowa szafy - cechy
- Nie.
Pozycja | Opis |
Wymiar zewnętrzny | H2200mm × W750mm × D750mm |
Przestrzeń wewnętrzna | Standardowa półka o wymiarze 19 cali, 38U |
Materiał | Pozostałe |
Izolacja | Z PEF do izolacji cieplnej |
Drzwi | Jedno drzwi wejściowe, z wbudowanym zawiasem |
Zamknij. | Zamknięcie trzypunktowe |
Routing kablowy | Kabel z dołu szafy |
Powierzchnia | Powierzchnia poliestrowa w proszku |
Kolor | RAL7035 |
Poziom IP | IP55 |

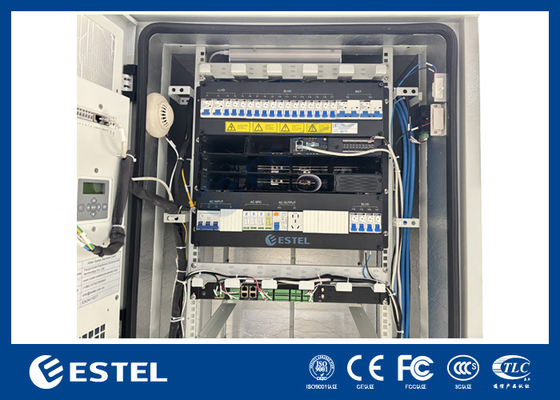

2) System energii telekomunikacyjnej
Pozycja | Opis |
Rodzaj | 19 ̊ standardowy montaż na regałach |
Wysokość | 9U |
Wprowadzenie AC |
Trzecia faza: 200-240 VAC/346-415 VAC Jednopasowe: 200-240 VAC |
MCB wejściowy | 1×63A/3P |
SPD wejściowy | Klasa C (20KA/40KA) |
Podsystem naprawy | 24 kW, 6 sztuk 4 kW modułów prostowarunkowych |
Podsystem fotowoltaiczny | Moduły fotowoltaiczne niskiego napięcia o mocy 9 kW, 3 sztuk 3 kW |
Wyjście prądu stałego | -53.5VDC, zakres napięcia wyjściowego: -42 do -58VDC |
Kontroler | MC2600 |
Obciążenie MCB |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (Uwaga: Można go skonfigurować zgodnie z wymaganiami klienta) |
3) System chłodzenia
Pozycja | Opis |
Model | DC30HDNC1D |
Marka | Envicool |
Pojemność chłodzenia | 2800W |
Pojemność ogrzewania | 500 W (nieobowiązkowe) |
Zużycie energii | 870W |
Wymiar zewnętrzny | H746mm × W446mm × D300mm (bez kołnierza) |
Zasilanie | -48VDC |
Komunikacja | RS485 |
Instalacja | Włókna z włókien mechanicznych |
Zgodność z RoHS | - Tak, proszę. |
Poziom IP | IP55 |

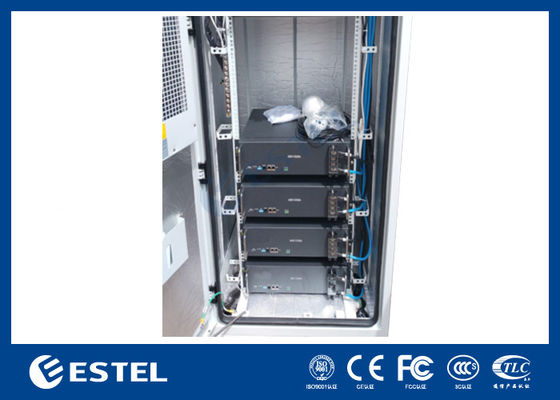

4) Akumulatory
Właściwości akumulatora 48V100Ah LiFePO4:
- Nie.
Ja...Wymóg | Parametry |
Model | LFELI-48100 |
Pojemność znamionowa (5HR) | 100 Ah |
Nomienna napięcie | 48 V |
Wyładowanie napięcia końcowego | 40.5V |
Ograniczone napięcie ładowania | 54V |
Maksymalny prąd ładowania/wyładowania | 100A |
Waga | Około 40 kg. |
Energia | 4800Wh |
Wyświetlacz | Z wyświetlaczem LCD |
Maksymalna liczba połączeń równoległych | 15 |
Wymiary (W*D*H) mm | 442*450*132 |
Życie zaprojektowane | 20 lat |
Żywotność cyklu | 6000 cykli |
Klasa IP | IP30 |
Materiał sprawy | SPCC |
Temperatura pracy |
Ładowanie: od 0 do +45°C Wyładowanie: -10 do +55°C Przechowywanie: -20 do +60°C |
Terminal | M6 |
Konst.ant Tabela rozładowania prądu (ampere) w temperaturze 25°C | |||||
napięcie / czas |
1 godzina | 2h | 3h | 5h | 10h |
Włókno wyładowania końcowego 40,5 V | 100A | 50A | 33.3A | 20A | 10A |
Tabela rozładowania mocy stałej (watty) w temperaturze 25°C | |||||
napięcie / czas |
1 godzina | 2h | 3h | 5h | 10h |
Włókno wyładowania końcowego 40,5 V | 4800W | 2400W | 1600 W | 960W | 480 W |
5) Jednostka monitorująca środowisko
Jednostka monitorowania środowiska (FSU) jest nisko kosztowym urządzeniem FSU (Field Supervision Unit) o wysokiej wydajności, integrującym moduł pozyskiwania danych, przetwarzania protokołów inteligentnych i komunikacji.
Jako inteligentny DAC (Data Acquisition Controller) zainstalowany w każdej stacji telekomunikacyjnej lub stacji bazowej w systemie nadzoru zasilania i środowiska,FSU uzyskuje dostęp do różnych czujników w celu uzyskania różnych danych o środowisku i stanu urządzeń nieinteligentnych oraz komunikuje się z inteligentnymi urządzeniami (w tym zasilaniem telekomunikacyjnym), akumulator litowy BMS, klimatyzator itp.) za pośrednictwem RS232/485, Modbus lub innych rodzajów interfejsu komunikacyjnego.FSU rejestruje następujące dane w czasie rzeczywistym i dostarcza do zdalnego centrum monitorowania za pośrednictwem interfejsu BProtokół SNMP.
Monitoring środowiskawykres opologiczny:
6) Czujniki
Szeroki zakres czujników może być zintegrowany z systemem energetycznym telekomunikacyjnym ESTEL Hybrid Energy Telecom Power System, aby zapewnić monitorowanie online i alarmowanie warunków środowiska pracy systemu energetycznego.
Czujnik | Funkcja |
Czujnik magnetyczny drzwi | Monitorowanie stanu otwarcia drzwi i alarm |
Czujnik wody | Monitorowanie i alarmowanie zanurzenia w wodzie w szafie |
Czujnik dymu | Monitorowanie i alarmowanie palącego się dymu |
Czujnik temperatury i wilgotności | Monitoring i alarm temperatury i wilgotności |
Czujnik poziomu oleju | Monitoring i alarm poziomu paliwa |
