48V Wtykowy zasilacz ramy 5U Wysokość 19 cali Instalacja w półce z 6 modułami naprawczymi
Szczegóły Produktu
19calowy rack instalacyjny ramy zasilanie
,6 Zasilanie ramy modułu sprostowania
,Zasilanie 5U wysokości ramy
48V Wtykowy układ zasilania 5U Wysokość 19 cali Instalacja na półce z 6 modułami naprawczymi
C0510145budownictwo
C0510145składa się z sześciu modułów:
Moduł wyprostowaniax 6
Przełączniki baterii: 1 × 125A/1P
Przerywacze obciążenia
LLVD:63A/1P×3,40A/1P×2,32A/1P×2
BLVD:16A/1P×2,10A×2,6A/1P×2
System poprawiający przekształca prąd przemienny w prąd stały i zapewnia energię niezbędną do ładowania baterii.
Z naciskiem na ciągłą poprawę całkowitych kosztów posiadania, korektory ESTEL® w połączeniu z zaawansowanymi funkcjami sterowania i monitorowania pomagają zmniejszyć zarówno koszty kapitałowe, jak i operacyjne.
Nasze systemy wyprostowawcze charakteryzują się doskonałą gęstością mocy, spełniając jednocześnie wymagania dotyczące powierzchni i wagi.Pozostawiają one dużo miejsca dla innych urządzeń i oszczędzają koszty pakowania i transportu.
Ponadto ich wysoka wydajność obniża całkowite zużycie energii i zmniejsza ślad węglowy.
Wbudowany system zasilania łączności (system korygujący) nadaje się do małych przełączników sterowanych programem, sieci dostępowych, urządzeń przesyłowych, łączności komórkowej,
stacje naziemne łączności satelitarnej, zasilacze łączności mikrofalowej i mogą być również wykorzystywane do zasilania innych urządzeń łączności.
W normalnych okolicznościach moduł monitorowania kontroluje różne parametry modułu naprawcy i jednostki dystrybucji mocy,i pracują zgodnie z ustalonymi parametrami lub poleceniami użytkownika.
W przypadku awarii sieci elektrycznej, system będzie zasilany przez baterię w tym czasie.
W przypadku gdy napięcie akumulatora jest niższe niż 46V dc (wartość alarmu można ustawić) punkt alarmu niskiego napięcia akumulatora z monitora, moduł monitorowania zgłasza alarm.
Po przywróceniu zewnętrznego zasilania sieciowego system przystępuje do normalnej pracy.
C0510145składa się z jednostki dystrybucyjnej, modułu naprawcy, modułu konwersji, modułu monitorowania.
| Konfiguracja | Moduł wyprostowujący | Uwaga |
| Standardowy | GB 4943 | Szczegółowe informacje można znaleźć w specyfikacji modułów. |
| Standardowy | IEC/EN 62368-1 | |
| Standardowy | EN 55032 klasa A,GR1089 wydanie 4,R3-10, R3-11, R3-12 klasa B certyfikowany przez Amerykę Północną | |
| Standardowy | EN300386, klasa |
System wyprostowujący 18 kW 48VDC Krótkie szczegóły:
| Model | C0510145 | ||
| System | Wymiar ((mm) | 482.0(W) *350.0(D) *5U(H) | |
| Waga | ≤ 15 kg(bez modułu naprawcy) | ||
| Tryb chłodzenia | Naturalne chłodzenie | ||
| Tryb instalacji | Instalacja na stojaku o wymiarze 19 cali lub wewnątrz szafy | ||
| Poziom IP | IP20 | ||
| Rozdzielenie AC | Napięcie wejściowe | 380VAC trójfazowy lub 220VAC jednopasowy | |
| Pojemność wejściowa | 1×63A/4P | ||
| Rozdzielenie prądu stałego | Napięcie wyjściowe | -42~-58VDC, wartość nominalna: -53.5VDC | |
| Maksymalna pojemność | 18kW ((6x3000W moduł naprawcy) | ||
| Z wyłączeniem: | 2x125A/1P | ||
| Przerywacze obciążenia |
LLVD:63A/1P×3,40A/1P×2,32A/1P×2 |
||
| SPD prądu stałego | 10kA/, 8/20μs | ||
| Moduł naprawczy | Napięcie wejściowe | 85VAC-300VAC, wartość nominalna: 220VAC | |
| Efektywność | ≥96% | ||
| Moc nominalna | 3000W ((176 ∼300VAC) | ||
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) | ||
| Tryb chłodzenia | Chłodzenie przymusowe | ||
| Kontroler | Wprowadzenie sygnału | 4 AI(3 temperatura baterii, 1 temperatura otoczenia) | |
| Wyjście alarmowe | 6 kontakt suchy | ||
| Port łączności | RS232/485, SNMP v2 | ||
| Tryb wyświetlania | LCD | ||
| Środowisko | Temperatura pracy | -40°C~+65°C | |
| Temperatura przechowywania | -40°C~+70°C | ||
| wilgotność operacyjna | 5% ~ 95% (nie kondensujące) | ||
| Wysokość | 0~3000m ((Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1°C wraz ze wzrostem wysokości o 200m.) | ||
Cechy produktu
1) Moduł wyprostowujący przyjmuje technologię aktywnej kompensacji współczynnika mocy, a wartość współczynnika mocy osiąga 0.99.
2) Normalny zakres pracy napięcia wejściowego prądu przemiennego wynosi do 90 ̊290 V, pojedyncza faza, (323 V~480 V prądu przemiennego, 3 fazy).
3) Moduł wyprostowujący przyjmuje technologię miękkiego przełączania pełnego mostu, a wydajność wynosi do 96%.
4) Inteligentne zarządzanie baterią. Istnieją funkcje wyłączania energii z obciążenia i ochrony baterii przed niskim napięciem (LVLD+LVBD) oraz wtórne wyłączanie energii (wtórny przełącznik zasilania),
który może realizować takie funkcje, jak kompensacja temperatury, automatyczne wyrównanie i sterowanie pływającym ładunkiem, automatyczna regulacja napięcia, obliczanie pojemności baterii,i testowanie baterii online.
5) Moduł wyprostowujący przyjmuje technologię wymiany na gorąco bez uszkodzeń, plug and play, a czas wymiany wynosi mniej niż 1 minutę.
6) Projektowanie sieciowe, zapewniające wiele interfejsów komunikacyjnych (takich jak RS485, suchy kontakt), elastyczne sieci, ograniczone monitorowanie lokalne i zdalne, bez nadzoru.
7) Projekt ochrony przed błyskawicami na stronach AC i DC, odpowiedni do obszarów burzowych.
8) Wspierają funkcje ochrony przed usterkami i alarmu.
9) Przyjazna obsługa i konserwacja można zainstalować przy ścianie, efektywnie oszczędzając przestrzeń.
10) Ultra niskie promieniowanie.
Nasza konfiguracja logiczna systemu hybirda

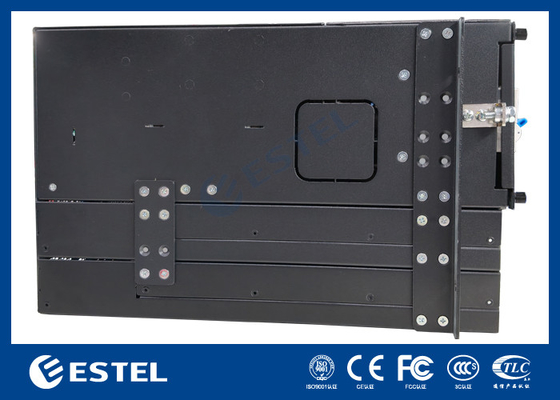

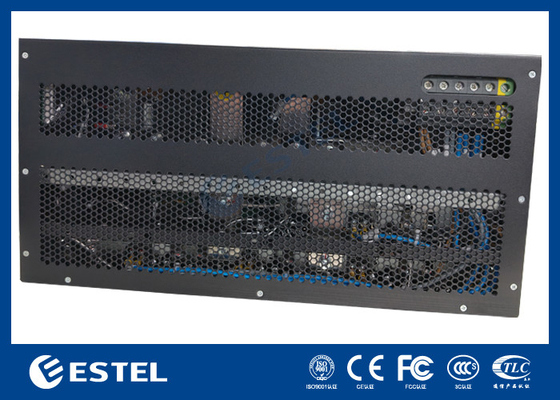

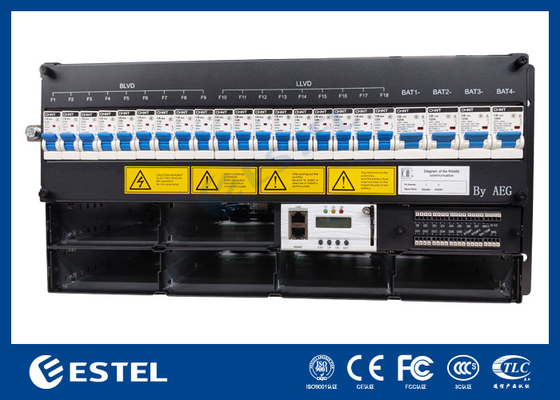

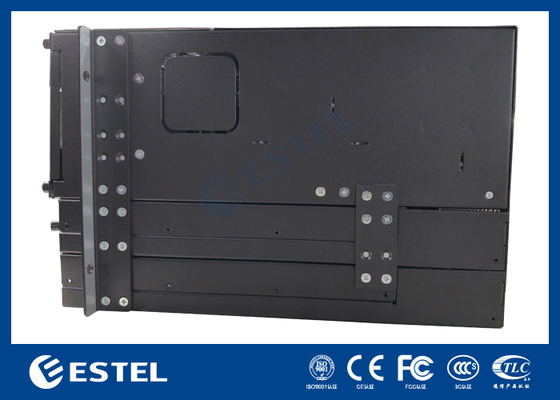

Zdjęcia produktu:
Wymiar modułu sprostowania następujący:
| Wskaźnik izolacji | ||
| parametry | Standardowy | Uwaga |
| Wytrzymałość izolacyjna (wchodzenie prądu przemiennego) | Wprowadzanie-wyjście:3500Vdc/10mA/1min |
Żadnych przebłysków ani załamania. Przed badaniem usuwa się rurę rozładowującą/urządzenie zabezpieczające przed przewyższeniami, nie ma modułu prostowniczego ani modułu monitorowania. Wyjście z dwoma szlakami - końcowy niskiego napięcia, wysokiego napięcia z funkcją obejścia prądu przemiennego, nie podlega badaniu. |
| Wprowadzanie: 500Vdc/10mA/1min | ||
| Wyjściowa obudowa: 750Vdc/10mA//1min | ||
| Wytrzymałość izolacyjna (wchodzenie prądu stałego) | Wpływ-wyjście: 750Vdc/10mA//1min | |
| Wprowadzanie: 750Vdc/10mA/1min | ||
| Wyjściowa obudowa: 750Vdc/10mA//1min | ||
| Prąd wycieku | ≤ 3,5 mA | 280Vac przy pełnym obciążeniu |
| Odporność izolacyjna | @ W normalnej atmosferze, wilgotność względna wynosząca 90%, napięcie badawcze 500 V prądu stałego,opór izolacyjny wejścia-wyjścia, wejścia-ziemi, wyjścia-ziemi nie może być mniejszy niż 10MΩ.Wyjście z dwoma liniami końcowym niskiego napięcia, wysokonapięciowe z funkcją obejścia prądu przemiennego, nie podlegają badaniom. | |
Zastosowanie
(1) Dostęp do integracji
(2) System dystrybucji i rozszerzania w pomieszczeniach
(3) Stacja komórkowa i system rozszerzenia zasięgu
(4) WLAN
(5) Stacja naziemna komunikacji satelitarnej i stacja komunikacji mikrofalowej
(6) Słabe pomieszczenie dystrybucji prądu
(7) Inne systemy zasilania stałego AC/DC
| Wymuszone chłodzenie powietrzem |
-
