8U Gorąco Włączalny System Sprostowania Telekomunikacyjnego Do Gabinetu Wewnętrznego Z Szerokim Zakresem Napięcia Wejściowego 85-300Vac
Szczegóły Produktu
Jednostka systemu zasilania
,System wyprostowujący dla telekomunikacji
,System naprawiacz wysokości 6U
8U Gorąco Włączalny System Sprostowania Telekomunikacyjnego Do Gabinetu Wewnętrznego Z Szerokim Zakresem Napięcia Wejściowego 85-300Vac
1. Przegląd
ET48300-001 podstawowe źródło zasilania o konstrukcji wysokości 8U może zaspokoić krytyczne potrzeby zastosowań w zakresie transmisji światłowodowej i mikrofalowej, urządzenia dostępowego i przełącznika.z MCB AC/bateria/obciążenie.
2. Kluczowe cechy
2.1 Standardowa szerokość 19 cali, która ma zaletę szerokiego zastosowania;
2.2 Doskonałe zarządzanie baterią, wydłuża żywotność baterii oraz zapewnia różne porty komunikacyjne, port RS485, port internetowy, suche kontakty itp.umożliwiające elastyczne tworzenie sieci i zdalne monitorowanie;
2.3 Sprostownik i sterownik są podłączalne na gorąco, łatwe i szybkie w obsłudze;
2.4 szeroki zakres napięcia wejściowego ((85-300Vac) sieć elektryczna jest dostosowalna.
3Lista konfiguracji kabinetu naprawcy telekomunikacyjnego
| Nie | Opis | SPECS | Ilość |
| 1 | Wnętrze | (1) Wymiary zewnętrzne: W×D×H 600×600×2000 mm (2) Jeden przedział: zawiera stojak 42U 19" (3) Z jednym drzwiem wejściowym ((Płytka akrylowa) i zamkiem szafki (4) Materiał: stal walcowana na zimno, jedna ściana (5) W tym dwa wentylatory 48VDC (6) Włącznie z dwoma tacami |
1 |
| 2 | System sprostowania |
System: ET48300-001 ((19" 8U wysokości)) |
1 |
| 3 | Czujnik dymu | Połączone z modułem monitorowania układu naprawcy | 1 |
| 4 | Czujnik wody | Połączone z modułem monitorowania układu naprawcy | 1 |
| 5 | Czujnik temperatury | Połączone z modułem monitorowania układu naprawcy | 1 |
| 6 | Czujnik drzwi | Połączone z modułem monitorowania układu naprawcy | 1 |
| 7 | Pakiet | Drzewna obudowa | 1 |
4Specyfikacja techniczna korektoru
| Kategoria | ET48300-001 | |
| System | Wymiar ((mm) | 482.0(W) *350.0(D) *8U(H) |
| Waga | ≤ 40 kg ((bez modułu prostowania) | |
| Tryb chłodzenia | Naturalne chłodzenie | |
| Tryb okablowania | Górne wejście i górne wyjście | |
| Tryb konserwacji | Utrzymanie przednie, zmiana klasy modułu wsparcia | |
| Tryb instalacji | Instalacja na stojaku o wymiarze 19 cali lub wewnątrz szafy | |
| Poziom IP | IP20 | |
| Rozdzielenie AC | Tryb wejścia | 220VAC ((L1-L2-L3 połączone równolegle) |
| Pojemność wejściowa | 63A/4P×1 | |
| Częstotliwość wejścia | 45~65 Hz, wartość znamionowa: 50Hz/60Hz | |
| Pojemność wyjściowa | 32A/1P×6 (indywidualnie dla każdego modułu prostownika) | |
| SPD prądu przemiennego | 20kA/40kA, 8/20μs | |
|
D.C. Rozdzielanie
|
Napięcie wyjściowe | -43~-58VDC, wartość nominalna: -53.5VDC |
| Maksymalna pojemność | 18kW (modul naprawcy MR483000HG2B-GS 3KW×6) | |
| Odłączacz baterii | 125A/1P×2 | |
| Przełącznik obejścia | 125A/4P×1 | |
| Przerywacze obciążenia |
LLVD: 63A/1P×2, 125A/1P×2 |
|
| SPD prądu stałego | 40kA, 8/20μs | |
| Sprostownik | Napięcie wejściowe | 85VAC ≈ 300VAC, o mocy nominalnej 220VAC |
| Efektywność | ≥96% | |
| Moc nominalna | 3000W ((176~300VAC) | |
| Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej 50°C) | |
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) | |
| Waga | ≤ 2 kg | |
| Tryb chłodzenia | Chłodzenie przymusowe z wentylatorem | |
| Współczynnik mocy | ≥ 0.99 | |
| THD | ≤ 5% | |
| Kontroler | Wprowadzenie sygnału | 4 AI ((3 temperatura baterii, 1 temperatura otoczenia), 7 DI ((SPD, 6 wspólnych DI) |
| Wyjście alarmowe | 4 kontakt suchy | |
| Port łączności | RS485, SNMP | |
| Tryb wyświetlania | LCD | |
|
Środowisko
|
Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej 50°C) |
| Temperatura przechowywania | -40°C~+70°C | |
| wilgotność operacyjna | 5% ~ 95% (nie kondensujące) | |
| Wysokość | 0~3000m ((Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1°C wraz ze wzrostem wysokości o 200m.) | |

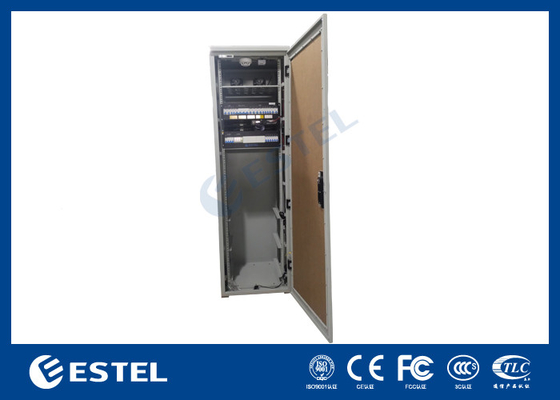

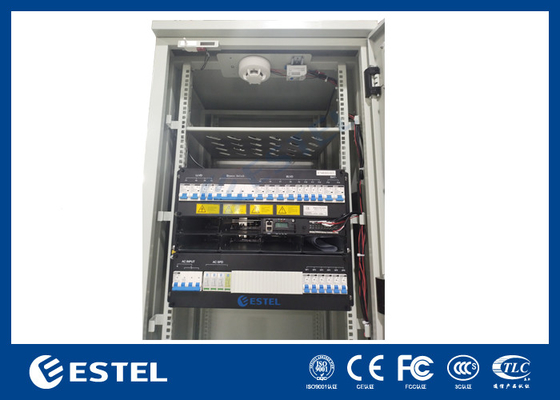

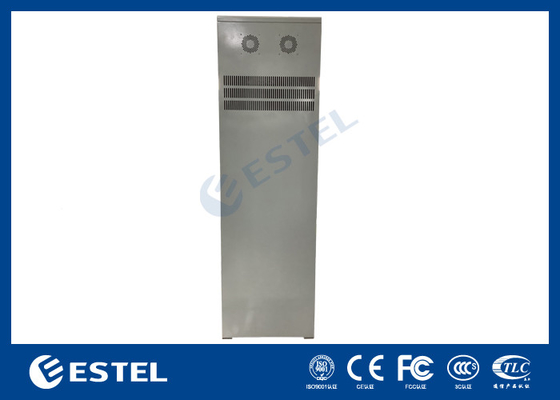

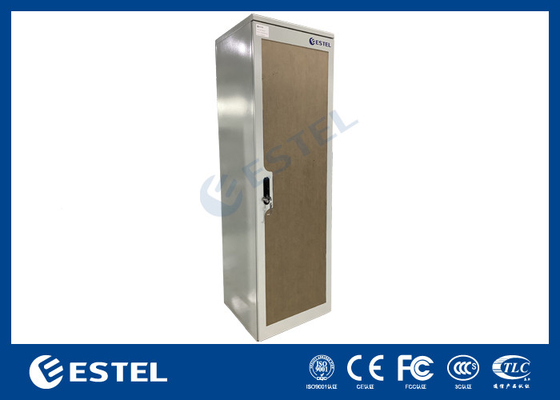

5. Zdjęcia korektorów
