Szczegóły Produktu:
Zapłata:
|
| Moc wyjściowa modułu prostownika: | 3000 W | Współczynnik mocy: | >0,99 |
|---|---|---|---|
| Częstotliwość wejściowa: | 45~65 Hz | Max. Maks. Rectifier Module Output Current Prąd wyjściowy modułu prostownika: | 50A |
| Numery modułów: | 6 | Maksymalna pojemność: | 18KW (300A) |
| Rodzaj wyjścia: | prąd stały | Rodzaj: | Prostownik telekomunikacyjny, prostownik telekomunikacyjny do przełączania zasilania |
| wydajność: | 96% | Gwarancja: | 1 rok |
| Podkreślić: | 19calowy rack instalacyjny ramy zasilanie,Zasilanie 5U wysokości ramy,6 Zasilanie ramy modułu sprostowania |
||

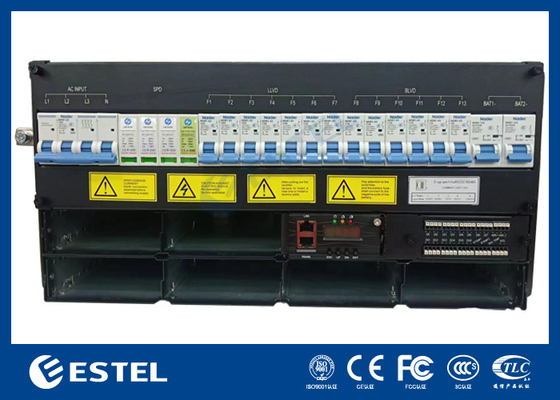

48V Wtykowy zasilacz ramy 5U Wysokość 19 cali Instalacja w półce z 6 modułami naprawczymi
ET48300-005 budownictwo
ET48300-005 składa się z sześciu modułów:
Moduł wyprostowaniax 6
Przełączniki baterii: 1 × 125A/1P
Przerywacze obciążenia
LLVD:32A/1P×2+40A/1P×2+63A/1P×3
BLVD:6A/1P×2+10A/1P×2+16A/1P×2
System wyprostowujący przekształca prąd przemienny w prąd stały i zapewnia energię niezbędną do ładowania baterii.
Z naciskiem na ciągłą poprawę całkowitych kosztów posiadania, korektory ESTEL® w połączeniu z zaawansowanymi funkcjami sterowania i monitorowania pomagają zmniejszyć zarówno koszty kapitałowe, jak i operacyjne.
Nasze systemy wyprostowawcze charakteryzują się doskonałą gęstością mocy, spełniając jednocześnie wymagania dotyczące powierzchni i wagi.Pozostawiają one dużo miejsca dla innych urządzeń i oszczędzają koszty pakowania i transportu.
Ponadto ich wysoka wydajność obniża całkowite zużycie energii i zmniejsza ślad węglowy.
Wbudowany system zasilania łączności (system korygujący) nadaje się do małych przełączników sterowanych programem, sieci dostępowych, urządzeń przesyłowych, łączności komórkowej,
stacje naziemne łączności satelitarnej, zasilacze łączności mikrofalowej i mogą być również wykorzystywane do zasilania innych urządzeń łączności.
W normalnych okolicznościach moduł monitorowania kontroluje różne parametry modułu naprawcy i jednostki dystrybucji mocy,i pracują zgodnie z ustalonymi parametrami lub poleceniami użytkownika.
W przypadku awarii sieci elektrycznej, system będzie zasilany przez baterię w tym czasie.
W przypadku gdy napięcie akumulatora jest niższe niż 46V dc (wartość alarmu można ustawić) punkt alarmu niskiego napięcia akumulatora z monitora, moduł monitorowania zgłasza alarm.
Po przywróceniu zewnętrznego zasilania sieciowego system przystępuje do normalnej pracy.
ET48300-005 składa się z jednostki dystrybucyjnej, modułu prostownika, modułu konwersji, modułu monitorowania.
| Konfiguracja | Moduł wyprostowujący | Uwaga |
| Standardowy | GB 4943 | Szczegółowe informacje można znaleźć w specyfikacji modułów. |
| Standardowy | IEC/EN 62368-1 | |
| Standardowy | EN 55032 klasa A,GR1089 wydanie 4,R3-10, R3-11, R3-12 klasa B certyfikowany przez Amerykę Północną | |
| Standardowy | EN300386, klasa |
System wyprostowujący 18 kW 48VDC Krótkie szczegóły:
| Model | ET48300-005 | |
| System | Wymiar ((mm) | 482.6 ((W) x350.6 ((D) x5U ((H) |
| Waga | ≤ 50 kg ((bez modułu prostowniczego) | |
| Tryb chłodzenia | Wymuszone chłodzenie powietrzem | |
| Tryb instalacji | Instalacja na stojaku o wymiarze 19 cali lub wewnątrz szafy | |
| Poziom IP | IP20 | |
| Rozdzielenie AC | Napięcie wejściowe | 380VAC trójfazowy |
| Pojemność wejściowa | Blok końcowy 4 bity | |
| Rozdzielenie prądu stałego | Napięcie wyjściowe | -42~-58VDC, wartość nominalna: -53.5VDC |
| Maksymalna pojemność | 18kW ((6x3000W moduł naprawcy) | |
| Z wyłączeniem: | 2x125A/1P | |
| Przerywacze obciążenia |
LLVD:32A/1P×2+40A/1P×2+63A/1P×3 |
|
| SPD prądu stałego | 10kA/20kA, 8/20μs (zaprojektowane wewnątrz) | |
| Moduł naprawczy | Napięcie wejściowe | 85VAC-300VAC, wartość nominalna: 220VAC |
| Efektywność | ≥96% | |
| Moc nominalna | 3000W ((176 ∼300VAC) | |
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) | |
| Tryb chłodzenia | Chłodzenie przymusowe z wentylatorem | |
| Kontroler | Wprowadzenie sygnału | 3 AI ((2 temperatury baterii, 1 temperatury otoczenia), 7 DI ((SPD, 6 wspólnych DI) |
| Wyjście alarmowe | 6 kontakt suchy | |
| Port łączności | RS485/LAN Ethernet/SNMP | |
| Tryb wyświetlania | LCD | |
| Środowisko | Temperatura pracy | -40°C~+65°C |
| Temperatura przechowywania | -40°C~+70°C | |
| wilgotność operacyjna | 5% ~ 95% (nie kondensujące) | |
| Wysokość | 0~3000m ((Jeśli wysokość wynosi od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1°C wraz ze wzrostem wysokości o 200m.) | |
Cechy produktu
1) Moduł wyprostowujący przyjmuje technologię aktywnej kompensacji współczynnika mocy, a wartość współczynnika mocy osiąga 0.99.
2) Normalny zakres pracy napięcia wejściowego prądu przemiennego wynosi do 90 ̊290 V, pojedyncza faza, (323 V~480 V prądu przemiennego, 3 fazy).
3) Moduł wyprostowujący przyjmuje technologię miękkiego przełączania pełnego mostu, a wydajność wynosi do 96%.
4) Inteligentne zarządzanie baterią. Istnieją funkcje wyłączania energii z obciążenia i ochrony baterii przed niskim napięciem (LVLD+LVBD) oraz wtórne wyłączanie energii (wtórny przełącznik zasilania),
który może realizować takie funkcje jak kompensacja temperatury, automatyczne wyrównanie i sterowanie pływającym ładunkiem, automatyczna regulacja napięcia, obliczanie pojemności baterii,i testowanie baterii online.
5) Moduł wyprostowujący przyjmuje technologię wymiany na gorąco bez uszkodzeń, plug and play, a czas wymiany wynosi mniej niż 1 minutę.
6) Projektowanie sieciowe, zapewniające wiele interfejsów komunikacyjnych (takich jak RS485, kontakt suchy), elastyczne sieci, ograniczone monitorowanie lokalne i zdalne, bez nadzoru.
7) Projekt ochrony przed błyskawicami na stronach AC i DC, odpowiedni do obszarów burzowych.
8) Wspierają funkcje ochrony przed usterkami i alarmu.
9) Przyjazna obsługa i konserwacja można zainstalować przy ścianie, efektywnie oszczędzając przestrzeń.
10) Ultra niskie promieniowanie.
Nasza konfiguracja logiczna systemu hybirda
Zdjęcia produktu:
Wymiar modułu sprostowania następujący:
| Wskaźnik izolacji | ||
| parametry | Standardowy | Uwaga |
| Wytrzymałość izolacyjna (wchodzenie prądu przemiennego) | Wprowadzanie-wyjście:3500Vdc/10mA/1min |
Żadnych przebłysków ani załamania. Przed badaniem usuwa się rurę rozładowującą/urządzenie zabezpieczające przed przewyższeniami, nie ma modułu prostowniczego ani modułu monitorowania. Wyjście z dwoma szlakami - końcowy niskiego napięcia, wysokiego napięcia z funkcją obejścia prądu przemiennego, nie podlega badaniu. |
| Wprowadzanie: 500Vdc/10mA/1min | ||
| Wyjściowa obudowa: 750Vdc/10mA//1min | ||
| Wytrzymałość izolacyjna (wchodzenie prądu stałego) | Wpływ-wyjście: 750Vdc/10mA//1min | |
| Wprowadzanie: 750Vdc/10mA/1min | ||
| Wyjściowa obudowa: 750Vdc/10mA//1min | ||
| Prąd wycieku | ≤ 3,5 mA | 280Vac przy pełnym obciążeniu |
| Odporność izolacyjna | @ W normalnej atmosferze, wilgotność względna wynosząca 90%, napięcie badawcze 500 V prądu stałego,opór izolacyjny wejścia-wyjścia, wejścia-ziemi, wyjścia-ziemi nie może być mniejszy niż 10MΩ.Wyjście z dwoma liniami końcowym niskiego napięcia, wysokonapięciowe z funkcją obejścia prądu przemiennego, nie podlegają badaniom. | |
Zastosowanie
(1) Dostęp do integracji
(2) System dystrybucji i rozszerzania w pomieszczeniach
(3) Stacja komórkowa i system rozszerzenia zasięgu
(4) WLAN
(5) Stacja naziemna komunikacji satelitarnej i stacja komunikacji mikrofalowej
(6) Słabe pomieszczenie dystrybucji prądu
(7) Inne systemy zasilania stałego AC/DC
