Szczegóły Produktu:
Zapłata:
|
Zamek szafki: | Trzypunktowy zamek antykradzieżowy (kłódka pomocnicza) | Wielkość zewnętrzna: | Szer. 800*Gł.940*Wys.2050mm |
---|---|---|---|
Materiał: | Stal ocynkowana, pojedyncza ściana | Metoda chłodzenia: | Klimatyzator DC 500w do chłodzenia |
Stojak na sprzęt: | Szafa 19-calowa, wysokość 40RU | Ocena IP: | IP55 |
System: | system hybird z jednostką monitorującą | Moduł prostownika: | - Tak, proszę. |
Moduł słoneczny: | - Tak, proszę. | ||
Podkreślić: | Zewnętrzny zintegrowany gabinet energetyczny,Zarządzanie wielopokładami,Hybrydowy system fotowoltaiczny |
Funkcja zarządzania wieloma lokalizacjami zintegrowany gabinet energetyczny gabinet energetyczny do nowej modernizacji
Krótkie wprowadzenie
Jak działa układ słoneczny hybrydowy?
W funkcjonowaniu hybrydowego systemu fotowoltaicznego uczestniczą różne elementy:
Panele słoneczne (PV Array) są instalowane na dachu lub na ziemi, aby uzyskać maksymalne światło słoneczne i przekształcić energię słoneczną w prąd stały.
Inwertery Mikroinwertery, i hybrydowe falowniki, które obsługują zarówno źródła energii słonecznej, jak i baterii.
Akumulatory: Akumulatory te przechowują nadwyżkę wytworzonej energii słonecznej, która może być wykorzystana po zachodzie słońca, gdy światło słoneczne jest słabsze lub w chmureczne dni.Zawiera system zarządzania baterią, który pomaga monitorować ładowanie i rozładowywanie baterii w celu optymalizacji jej użycia i długości życia.
Połączenie z siecią W przypadku braku baterii i energii słonecznej, połączenie z siecią pomaga uzupełnić źródło energii i umożliwia zwrot nadmiaru energii słonecznej do sieci.Są pewne obszary, w których mogą zarabiać kredyty za eksport nadwyżki energii do sieci..
Przepływ energii ️ W celu zwiększenia wydajności przepływu energii zarządzanie energią pomaga monitorować i kontrolować jego przepływ w systemie.Ma również inteligentną technologię, która pomaga przechowywać energię, kiedy jest ona najbardziej potrzebna..
Mechanizm magazynowania Polega na wykorzystaniu baterii w celu oszczędzania dostępu do energii słonecznej wytwarzanej przez panele słoneczne.Gdy słoneczna energia słoneczna staje się niska, baterie pomagają wytwarzać energię elektryczną, tak aby nie było przerwy w dostawie prądu..
Lista konfiguracji naszej hybrydowej szafki ET8094205H
Lista konfiguracji szafki | |
Wielkość zewnętrzna |
800 mm ((W) x 940 mm ((D) x 2050 mm ((H) (włączając wystawy regulacyjne temperatury) |
Obszar objęty | 800 mm ((W) x 700 mm ((D) |
Wysokość podstawy | 150 mm |
Waga | ≤ 130 kg (z wyłączeniem urządzeń i baterii) |
Przestrzeń użytkownika | 37U |
Materiał |
Ściana:1.2 mm blacha stalowa ocynkowana Drzwi:1.5 mm blacha stalowa ocynkowana |
Zamknij. | Trzypunktowy zamek antykradztwo |
Pozycja okablowania | Do środka i na zewnątrz. |
Otwory przewodów | 10xφ36 |
Stopień ochrony |
IP55 |
Chłodzenie | |
Wyposażenie Kompact |
Tryb: wymiennik ciepła Wydajność rozpraszania ciepła:200W/K Narysowane napięcie:48VDC Moc znamionowa: 520 W Zainstalowane na drzwiach wejściowych |
Kompact baterii |
Tryb:Klimatyzator prądu stałego Pojemność chłodzenia (L35/L35): 500 W Władowanie nominalne: 48VDC zużycie energii (L35/L35):160W Zmontowane na tylnych drzwiach |
Jednostka monitorująca |
19 cali, wysokość 1U, napięcie wejściowe 220VAC/48VDC port łączności: SNMP połączenie z czujnikami drzwi/wody/dymu/temperatury i wilgotności |
Meter | Ta szafa może zarządzać sprzętem trzech różnych operatorów jednocześnie i monitorować zużycie energii każdego urządzenia za pomocą licznika elektrycznego. |
Lista akcesoriów:
Oświetlenie | Światło DC-48VLED |
Czujnik dymu | 12VDC |
Czujnik powodzi | Kontakt na sucho |
Temperatura i czujnik wilgotności |
12VDC |
Kontrola dostępu | Kontakt na sucho |
Środowisko | |
Temperatura pracy | 10°C do +45°C |
Temperatura przechowywania | 40°C do +75°C |
Wilgotność operacyjna | 5% do 95% (nie kondensujące) |
Wysokość |
0 do 4000 m (jeśli wysokość znajduje się w zakresie w zakresie od 3000m do 4000m, maksymalny poziom Temperatura maleje o 1°C wraz z wzrostem wysokości wzrost o 200 m) |
Informacje o wewnętrznej regałce | |
Wyposażenie Kompact |
Tryb stojacy: 19"przestrzeni zgodnie z IEC 60297-3 Głębokość: 400 mm Wysokość:20U Dostępna odległość przed 19":180mn |
Kompact baterii |
Tryb stołu:dwie grupy uchwytu baterii Wysokość każdego uchwytu akumulatora:≥350 mm Opcjonalnie:17U19" rack do baterii litowej |
Główne cechy korektoru:
·szeroki zakres napięcia wejściowego: od 85 do 290VAC dla prostownika i od 120 do 420VDC dla MPPT
·Prawnik, MPPT i sterownik są podłączalne na gorąco, łatwe i szybkie w obsłudze
·wysoka wydajność do 96% przy niższych kosztach operacyjnych
·Wspiera interfejsy komunikacyjne Ethernet, SNMP, ModBus i RS485
Podział wkładów | ||
Klimatyzator | D.C. | |
Tryb wejścia | 220VAC jednopasowy | 120VDC do 425VDC |
Częstotliwość wejścia | 45 do 65 Hz,wartość znamionowa:50Hz/60Hz | / |
Pojemność wejściowa | 63A/2Px1 | 63A/2Px5 |
SPD | 20kA/40kA,8/20μs | |
Rozdzielenie produkcji | ||
Sprostownik | Moduł słoneczny | |
Napięcie wyjściowe | -42 do 58VDC, wartość znamionowa:-53,5VDC | -42 do -58VDC, wartość znamionowa: -54,5VDC |
Rozbiórki akumulatorów | 125A/2P | |
Rozbiórki obciążenia | Wykorzystanie urządzeń do przepływu powietrza | |
SPD prądu stałego | 20kA/40kA,8/20μs | |
Moduł | ||
Moduł naprawczy | Moduł słoneczny | |
Napięcie wejściowe |
85 do 290VAC, o mocy nominalnej 220VAC |
120 do 420VDC o nominalnej temperaturze 340VDC |
Efektywność | > 96% | > 96% |
Moc nominalna | 3000W ((176 do 290VAC) | 3000W ((200 do 425VAC) |
Temperatura pracy |
-10°C do +75°C ((pełna moc wyjściowa poniżej 55°C) | -10°C do +75°C (pełna moc wyjściowa poniżej 50°C) |
Kontroler | |
Wprowadzenie sygnału | 3Al ((2 temperatura baterii,1 temperatura otoczenia),2RS485,7 DI |
Wyjście alarmu | 6 kontakt suchy |
Port komunikacyjny | RS485, SNMP |
Tryb wyświetlania | LCD |
System | |
Wymiar (WxDxH) | 482x350,6×9U,≤30kg ((bez modułów) |
Tryb chłodzenia | Naturalne chłodzenie |
Tryb konserwacji | Utrzymanie przodu, zmiana klasy modułu wsparcia |
Poziom ochrony | IP20 |
Środowisko | |
Temperatura pracy | -10°C do +50°C |
Temperatura przechowywania | -40°C do +75°C |
Wilgotność operacyjna | 5% do 95% (nie kondensujące) |
Wysokość |
0 do 4000 m ((jeśli wysokość znajduje się w zakresie 3000 m do 4000 m, maksymalna temperatura pracy zmniejsza się o 1 °C wraz ze wzrostem wysokości o 200 m) |
* Dostępny jest zamówiony projekt.

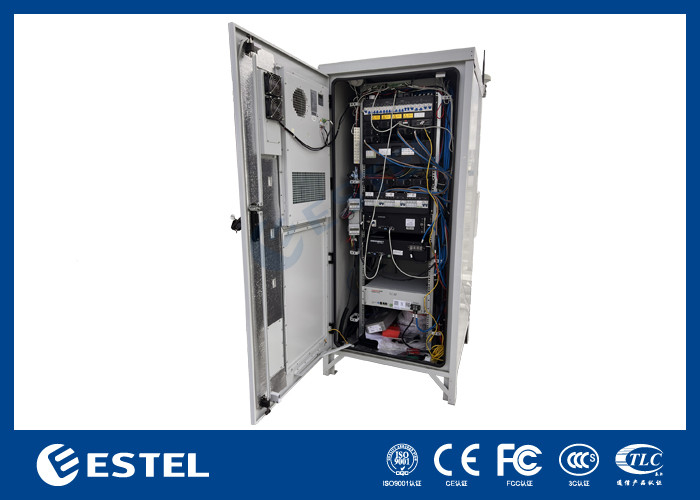

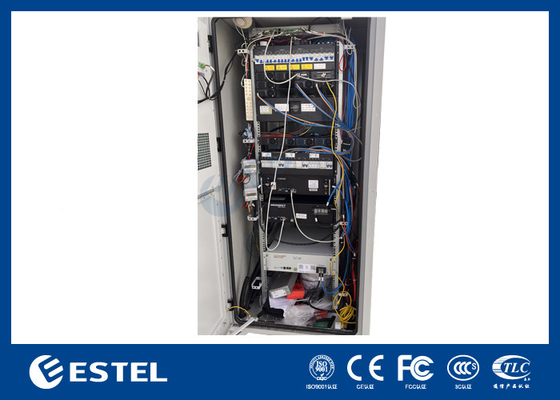

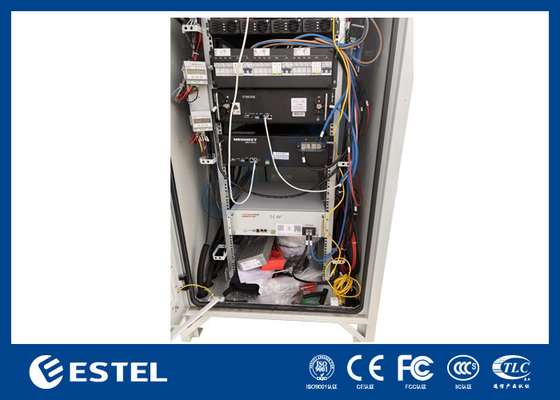

Zdjęcia szafy:

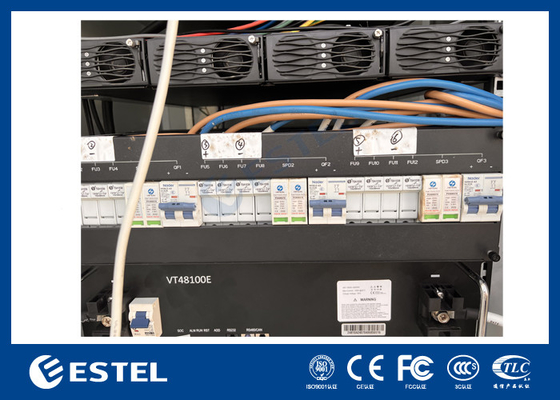

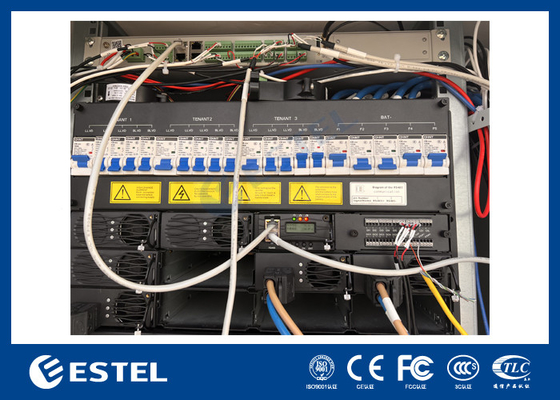

Zdjęcia z naprawcy:
Hybrydowe systemy słoneczne są często uważane za jednorazową inwestycję i to nie jest złe.Nie musisz wydawać fortuny na paliwo, bo nie ma paliwa potrzebnego do uruchomienia tych urządzeń.Oprócz tych korzyści, wartość Twojej nieruchomości również wzrasta, gdy masz te niezawodne źródła zainstalowane w Twoim miejscu.Ta umowa przyniesie ci korzyści tylko w dłuższej perspektywie..
Po zainstalowaniu hybrydowych systemów słonecznych, można z dumą powiedzieć, że wykorzystuje się czystą i odnawialną energię.Użycie tego nie wpływa na jego dostępność na naszej planecie.Zmniejsza również emisję dwutlenku węgla i jest zrównoważonym źródłem energii.
Czy jesteś gotowy na kolejny krok w przejściu na zieloną energię?
