Standardowa szafa zewnętrzna 38U z klimatyzatorem prądu stałego i kółkami, łatwa w ruchu
Podstawowe właściwości
Miejsce pochodzenia:
Shenzhen, Chiny (kontynentalne)
Nazwa marki:
ESTEL
Orzecznictwo:
ISO9001, CE, 3C, FCC, TLC, IP55
Numer modelu:
ET8010200A-38U
Nieruchomości handlowe
Minimalna ilość zamówienia:
1 SET
Cena:
358-2143 usd
Warunki płatności:
T/T, L/C, D/A, Western Union, Paypal itp
Możliwość zaopatrzenia:
5000 zestawów miesięcznie
Podsumowanie produktu
38U zewnętrzna szafa danych z klimatyzatorem DC i kółkami łatwe do przemieszczania Ta szafa ma 2000 mm wysokości i 8000 mm szerokości i 1000 mm głębokości. Oto krótkie wprowadzenie. ● Ciężkie budowle na zewnątrz ● 38 stojaków (RU), standardowa szyba 19 ● Dostęp z przodu (opcjonalny) ● Trójpunktowy ...
Szczegóły Produktu
Podkreślić:
38U Zewnętrzna szafa danych
,Szafka danych zewnętrznych z kółkami
,Zewnętrzna półka danych z klimatyzatorem
Cabinet External Size:
W × D × H 800 × 1000 × 2000 mm
Protection Level:
IP55
Floor Mount:
- Tak, proszę.
Color:
Jasnoszary
Material:
Stal ocynkowana, pojedyncza ściana z izolacją
Cabinet Lock:
Trzypunktowy zamek antykradzieżowy (kłódka pomocnicza)
Product Name:
Szafki zewnętrzne
Cooling System:
Klimatyzacja DC48V
Cabinet:
Outdoor telecom cabinet
Cabinet:
Outdoor telecom cabinet
Cabinet:
Outdoor telecom cabinet
Opis produktu
38U zewnętrzna szafa danych z klimatyzatorem DC i kółkami łatwe do przemieszczania
Ta szafa ma 2000 mm wysokości i 8000 mm szerokości i 1000 mm głębokości.
Oto krótkie wprowadzenie.
● Ciężkie budowle na zewnątrz
● 38 stojaków (RU), standardowa szyba 19
● Dostęp z przodu (opcjonalny)
● Trójpunktowy układ zamykania przeciw kradzieży, podtrzymywanie kłódki
● Powłoka na zewnątrz, antykorozyjna
● Standardowy kolor: szary, RAL7035.
● Wjazd kabli na dnie szafy
● Włączyć pręt uziemieniowy
● Załóż zatyczkę
● Cztery koła na dole
● Opcjonalne rozwiązania chłodzące: wentylator, klimatyzator, wymiennik ciepła
Poniżej znajduje się parametr techniczny
| Konfiguracja | Pozycja | Parametry techniczne |
| Szafki | Model | ET8010200A-38U |
| Poziom ochrony | IP55 | |
| Wymiar zewnętrzny | H2000mm × W800mm × D1000mm | |
| Wymiar wewnętrzny | 19 cali, 38 U | |
| Materiał |
Ocieplona stal, grubość 1,2 mm, pojedyncza ściana. Grubość części łożysk: 2,0 mm |
|
| Izolacja | PEF | |
| Powierzchnia | Powierzchnia poliestrowa w proszku | |
| Kolor | RAL7035 | |
| Zamknij. | Trzypunktowy układ zamykania przeciwkradzieży | |
| Zębaty | Wnętrze zawiasu | |
| Opcje instalacji | Wyroby z włókien sztucznych | |
| Routing kablowy | Kabel wchodzący i wychodzący z dolnej części szafy | |
| Utrzymanie | Jedno drzwi wejściowe, jedno tylne | |
| Chłodzenie |
Klimatyzator klimatyzator |
1500W 220VAC 50Hz, zainstalować na drzwi wejściowe |
| Pozostałe | Lampa LED | |
| Przełącznik straży wejściowej | ||
| Środowisko | Temperatura pracy | -40°C~+55°C (+ Promieniowanie słoneczne) |
| Temperatura przechowywania | -40°C~+70°C | |
| Wilgotność robocza | 5%~95% (bez kondensacji) | |
| Wysokość robocza | 0~4000 metrów |
|
Standardowa tabela zgodności
| Standardowy | Opis |
| GB/T 17626.7-1998 | Kompatybilność elektromagnetyczna |
| GB4706.1 | Bezpieczeństwo urządzeń gospodarstwa domowego i urządzeń elektrycznych o podobnym zastosowaniu. |
| GB4798.1 | Warunki środowiskowe występujące w aplikacji dla produktów elektrycznych i elektronicznych - przechowywanie |
| GB4798.2 | Warunki środowiskowe występujące w aplikacji dla produktów elektrycznych i elektronicznych - transport |
| GB4798.3 | Warunki środowiskowe występujące w aplikacji dla produktów elektrycznych i elektronicznych - wykorzystanie |

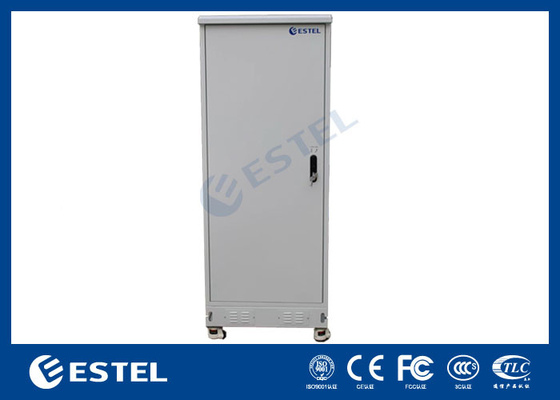

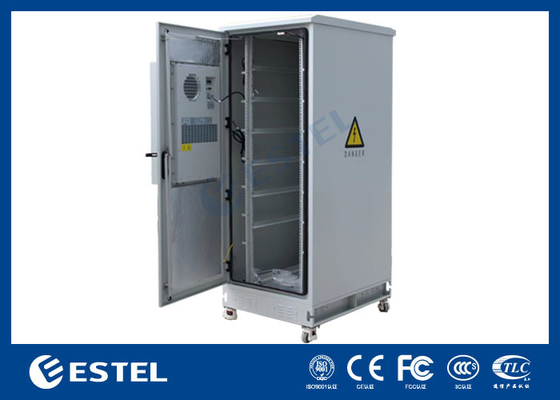

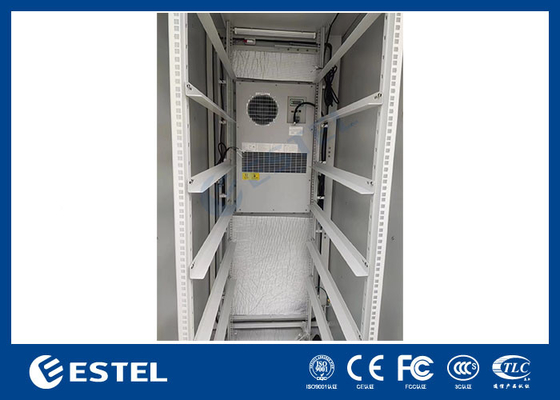

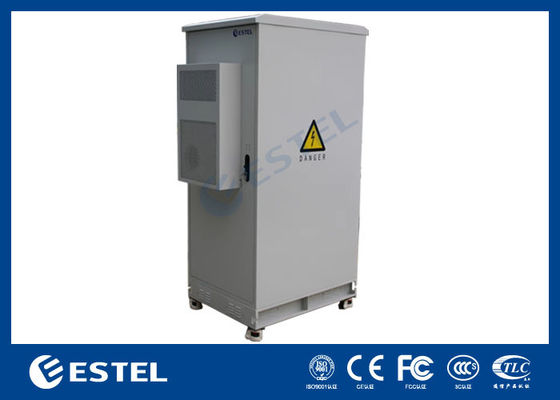

Zdjęcia szaf
Zaprojektowanie zewnętrznej szafy telekomunikacyjnej z zasilaniem wewnątrz obejmuje kilka kroki, aby zapewnić jej trwałość, funkcjonalność i odporność na różne warunki środowiskowe.Oto kompleksowy przewodnik, jak zaprojektować taką szafę:
1. Określenie specyfikacji i wymogów
- Celem i zastosowaniem: Określenie podstawowego zastosowania szafki, np. urządzenia telekomunikacyjne, źródła zasilania lub obu.
- Warunki środowiskowe: Rozważ klimat, temperaturę, wilgotność oraz możliwość narażenia na kurz, wodę lub żrące czynniki.
- Wielkość i pojemność: określ wymagany rozmiar i pojemność w oparciu o urządzenia, które mają być umieszczone.
- Przepisy i normy: Należy przestrzegać odpowiednich norm i przepisów branżowych, takich jak oceny IP dla wodoodporności i antypalności.
2. Wybierz Materiały i konstrukcja
- Wykorzystanie stali ocynkowanej lub stali nierdzewnej dla trwałości i odporności na korozję.
- Drzwi i zamki: Wprowadź bezpieczne zamki i zawiasy odporne na warunki pogodowe.
- System chłodzenia: zainstalować klimatyzator lub wentylator, aby utrzymać odpowiednią temperaturę pracy w szafie.Upewnij się, że jest przeznaczony do użytku na zewnątrz i jest zdolny do obsługi spodziewanych warunków środowiskowych.
- Uszczelnienie: Użyj uszczelnień i uszczelnień, aby zapobiec wejściu wody, pyłu i innych zanieczyszczeń.
3Projekt zasilania
- Źródło zasilania: Zdecydować o rodzaju zasilania (AC/DC), jego pojemności oraz czy będzie zintegrowane czy oddzielne.
- System UPS: należy rozważyć włączenie nieprzerwanego zasilania (UPS) w celu zapewnienia zasilania zapasowego podczas awarii.
- Kompact baterii: Zaprojektuj bezpieczne, wentylowane komory baterii w szafce.
- Podział energii: Włączyć jednostkę dystrybucji energii (PDU) do zarządzania i dystrybucji energii do różnych urządzeń w szafie.
4. Układ wewnętrzny i organizacja
- Ścieżki montażowe: Zainstalować standardowe 19-calowe ścieżki montażowe do urządzeń telekomunikacyjnych.
- Zarządzanie kablami: Zapewnienie taczek kablowych, klipsów i przewodników do organizowania i kierowania kabli w szafie.
- Uziemienie: Upewnij się, że szafa jest odpowiednio uziemiona w celu ochrony przed zagrożeniami elektrycznymi.
5Ochrona środowiska
- Wodoszczelność: dążenie do uzyskania wartości IP co najmniej IP55 lub wyższej w celu ochrony przed wnikaniem wody.
- Odkurzanie: Użyj filtrów i uszczelniaczy, aby zapobiec przedostaniu się kurzu i zanieczyszczeń do szafy.
- Kontrola temperatury: wbudowanie czujników i alarmów temperatury w celu monitorowania i kontrolowania temperatury wewnętrznej.
6. Wymagania bezpieczeństwa
- Ochrona przed błyskawicami: Zainstaluj urządzenia zatrzymujące błyskawice lub inne urządzenia ochronne w celu ochrony przed uderzeniami piorunami.
- Ochrona przeciwpożarowa: Rozważ użycie materiałów odpornych na ogień oraz włączenie systemów wykrywania i gaśniczenia pożaru.
- Etykiety i znaki ostrzegawcze: Należy zapewnić jasne, widoczne etykiety i znaki ostrzegawcze wskazujące potencjalne zagrożenia oraz instrukcje obsługi.
7. Badania i walidacja
- Badanie środowiskowe: poddać szafę różnym warunkom środowiskowym, aby zapewnić jej oczekiwane działanie.
- Badanie funkcjonalności: Badanie wszystkich komponentów i systemów w szafie w celu zweryfikowania ich funkcjonalności i zgodności.
- Badanie zgodności: zapewnienie zgodności szafki z odpowiednimi normami i przepisami branżowymi.
