32U IP55 zewnętrzna zintegrowana szafa zasilania z systemem dystrybucji energii i monitorowania
Szczegóły Produktu
Zewnętrzny zintegrowany gabinet zasilania
,Kabinet zasilania z dystrybucją energii
,Kabinet zasilania z systemem monitorowania
32U IP55 zewnętrzna zintegrowana szafa zasilania z systemem dystrybucji energii i monitorowania
Parametry techniczne szafy
| Konfiguracja | Pozycja | Parametry techniczne | |
| Szafki | Model | ET7575175 | |
| Poziom ochrony | IP55 | ||
| Wymiar zewnętrzny | H1750mm × W750mm × D750mm (może być dostosowany) | ||
| Wymiar wewnętrzny | 19 cala szynka, 32U | ||
| Materiał | Stal ocynkowana, grubość 1,2 mm, jedna ściana. | ||
| Izolacja | Wskaźnik środowiskowego środowiska (nieobowiązkowy) | ||
| Powierzchnia | Powierzchnia poliestrowa w proszku | ||
| Kolor | RAL7035 | ||
| Zamknij. | Trzypunktowy układ zamykania przeciwkradzieży | ||
| Zębaty | Wnętrze zawiasu | ||
| Opcje instalacji | Wyroby z włókien sztucznych | ||
| Routing kablowy | Kabel wchodzący i wychodzący z dolnej części szafy | ||
| Utrzymanie | Jedno wejście, przednia konserwacja | ||
| Chłodzenie | Opcje | Klimatyzator klimatyzacyjny | Wiatrak |
| Pojemność chłodzenia | 1500 W | 180CFM | |
| Napięcie wejściowe | 220VAC 50HZ | 48VDC | |
| Komunikacja | RS485 | / | |
| Kontroler temperatury | 48V kontroler temperatury wentylatora | ||
| Jednostka dystrybucji energii | Bezbłędność przeciw błyskawicom klasy B | ||
| Wpływ AC | 63A/2P ×1 (nieobowiązkowe) | ||
| Wyjście AC | 16A/1P×4 (nieobowiązkowe) | ||
| Wyjście prądu stałego | 16A/1P×4. (nieobowiązkowe) | ||
| Czujniki |
1 x czujnik dymu, 1 x czujnik wody, 1 x czujnik temperatury i wilgotności, 1 x nadajnik drzwi, 1 x czujnik wibracji. |
||
| Pozostałe | Lampa LED o napięciu 48 VDC do oświetlenia | ||
| Środowisko | Temperatura pracy | -40°C ~+55°C (+ Promieniowanie słoneczne) | |
| Temperatura przechowywania | -40°C~+70°C | ||
| Wilgotność robocza | 5%~95% (bez kondensacji) | ||
| Wysokość robocza | 0~4000 metrów |
||
1.32U Kabinet telekomunikacyjny Wprowadzenie
Szafka zewnętrzna jest szeroko stosowana w zakładach telekomunikacyjnych ̇ sieci telekomunikacyjnych mobilnych, małych schroniskach zewnętrznych, szafkach sterujących elektrycznością kolejową, policji elektronicznej, stacjach bazowych komunikacji,stacje wykrywania powietrza na zewnątrz, szafki sterowania słonecznego, itp.
2.Wyznaczenia gabinetu
- Ochrona przed wtargnięciem jest IP55, możemy zapewnić szafę IP65 w oparciu o rzeczywiste wymagania klienta.
- Wykonane z ciężkiego galwanizowanego materiału.
- drzwi wejściowe używają standardowego trzypunktowego zamka antykradzieżowego. zamek drzwiowy tworzy górną, środkową i dolną trzypunktową strukturę zamkową.efekt blokowania jest bezpieczny i niezawodny.
- Standardowe 19 cali.
- Drzwi zabezpieczone systemem zamykania stalowego z martwym zamkiem (PADLOCK wsparcia)
- Jest zainstalowany w systemie podstawy korzenia lub kolumny nadziemnej poprzez "bezpośrednie zakopanie"
- Wjazd kabli jest standardowy z wejściem bocznym lub dachowym na żądanie.
3Instrukcje gabinetu
Dla tych, którzy potrzebują więcej niż tylko standardowej szafki, ta seria może również zaoferować naprawdę bezpieczne rozwiązanie dostosowane z wielu dostępnych opcji,zapewnienie klimatyzowanego środowiska dla wszelkich urządzeń elektronicznych, paneli obciążeniowych i rozwiązań wprowadzania kabli.Zapewnia bezpieczne środowisko kontrolowane klimatem dla każdego sprzętu elektronicznego.
Ta szafa z akumulatorami ma 1750 mm wysokości i 750 mm szerokości i 750 mm głębokości.
- Tabela 1 Zgodność ze standardem
| Standardowy | Opis |
| GB/T 17626.7-1998 | Kompatybilność elektromagnetyczna |
| GB4706.1 | Bezpieczeństwo urządzeń gospodarstwa domowego i urządzeń elektrycznych o podobnym zastosowaniu. |
| GB4798.1 | Warunki środowiskowe występujące w aplikacji dla produktów elektrycznych i elektronicznych - przechowywanie |
| GB4798.2 | Warunki środowiskowe występujące w aplikacji dla produktów elektrycznych i elektronicznych - transport |
| GB4798.3 | Warunki środowiskowe występujące w aplikacji dla produktów elektrycznych i elektronicznych - wykorzystanie |

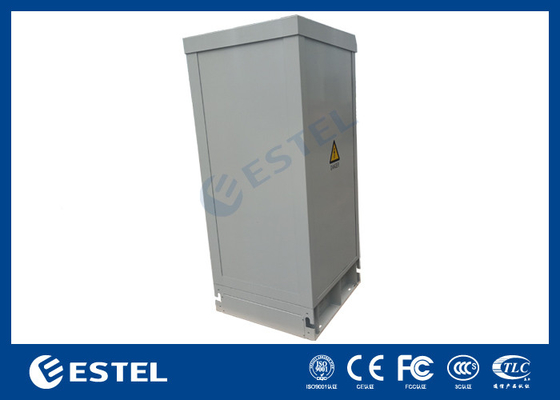

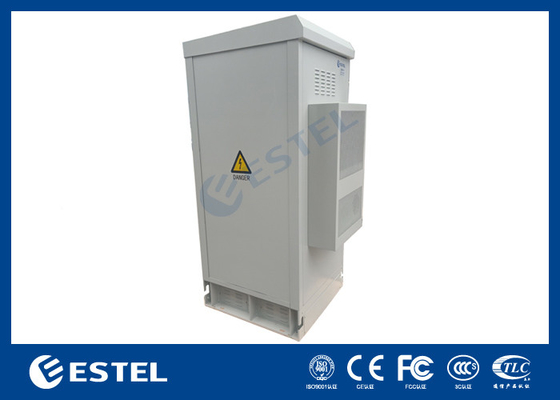

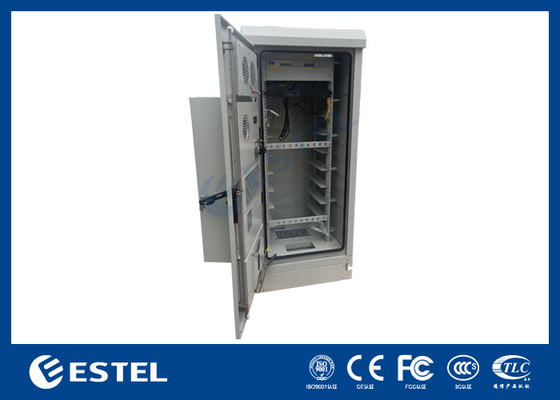

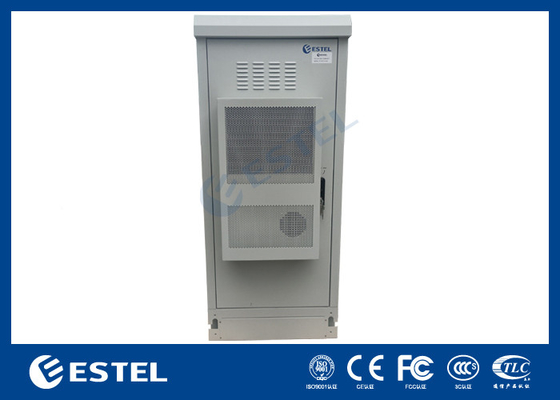

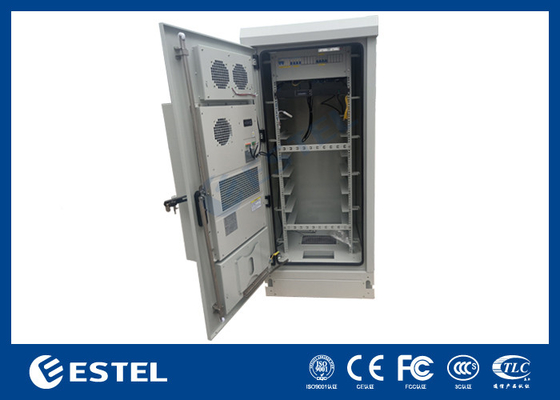

Zdjęcia gabinetu
Parametry technologiczne klimatyzatora
| Pozycja | Nazwa | Jednostka | Parametry |
| Wymiar i instalacja | Wymiary konturów ciała (wysokość*szerokość*głębokość) | mm | 750*450*200 |
|
Wymiar zarysu, w tym Flanka ((wysokość*szerokość*głębokość)) |
mm | 784*484*200 | |
| Waga | Kilogramowo | 24 | |
| Sposób instalacji | Wstawione drzwi | ||
| Sposób instalacji | Na zewnątrz | ||
| Środowisko i ochrona | Temperatura środowiska pracy | °C | -40 do +55 |
| Hałas | dB ((A) | 65 | |
| Oczekiwana długość życia | W latach | >10 | |
| Poziom IP | IP55 | ||
| Chłodnicze | R134a | ||
| Certyfikacja ROHS | - Tak, tak. | ||
| Wydajność | Zakres napięcia wejściowego | 220±15%VAC~50Hz | |
| Pojemność chłodzenia ((L35/L35) | W | 1500 | |
| Nominalna moc wejściowa chłodzenia ((L35/L35) | W | 580 | |
| Narysowany prąd chłodniczy (L35/L35) | A | 2.6 | |
| Maksymalny prąd chłodniczy | A | 4.6 | |
| Pojemność cieplna (nieobowiązkowa) | W | 1000 | |
| Pojemność powietrza wewnętrznego krążenia | m3/h | 320 | |
Opakowanie i wysyłka
Pakiet szafki wykorzystuje wolną od fumigacji drewnianą obudowę, która nadaje się do eksportu.
-
