Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Prostownik telekomunikacyjny do montażu w stojaku | Model: | CS1U-4820 |
|---|---|---|---|
| Kontroler: | Komunikacja Ethernet, SNMP, ModBus i RS485 | Tryb instalacji: | Stojak 19 cali |
| Pełna pojemność: | 1080 W | Napięcie wyjściowe: | -48VDC (od -42 do -58VDC) |
| Moduł: | Możliwość wymiany podczas pracy | Zarządzanie baterią: | Wsparcie |
| Podkreślić: | System zasilania 1080W,19-calowy standardowy korektor,CS1U-4820 System zasilania |
||
1. ESTEL Opis systemu zasilania
To źródło zasilania jest źródłem zasilania systemu o następujących cechach i funkcjach:
1, szeroki zakres wejścia napięcia: 100-240 Vac, odpowiedni do wejścia w sieć AC na całym świecie;
2System ma wysoki współczynnik mocy 0.95; wymóg harmonijny osiąga granicę normy IEC61000-3-2
2001;
3, Pod napięciem wejściowym, nad napięciem wejściowym, nad napięciem wyjściowym, limitem prądu wyjściowego, zwarciem wyjściowym, funkcją ochrony przed nadciśnieniem;
4System posiada interfejs wejścia baterii oraz funkcję zarządzania niskim napięciem baterii i ładowania.
2, Funkcje wejścia systemu zasilania
Liczba |
Projekt | Wymóg techniczny | Jednostka | Wskazania |
| 1 | Napięcie wejściowe | 100 ¢240 | Vac | |
| 2 | Zakres napięcia wejściowego | 90 ‰ 264 | Vac | |
| 3 | Częstotliwość napięcia wejściowego | 47 ¢63 | Hz | |
| 4 | Maksymalny prąd wejściowy | ≤ 18 | A | |
| 6 | Prąd uderzeniowy wejściowy | ≤ 80 | A | Zimne uruchomienie, maksymalne napięcie wejściowe |
| 7 | PFC | ≥ 0.95 | Vin = 220 Vac, obciążenie nominalne |
3. System zasilania Charakterystyka wyjściowa:
|
|
Projekt |
Wymóg techniczny |
Jednostka |
Wskazania |
|
|
1 |
Napięcie wyjściowe |
54±0.5 |
Vdc |
Napięcie badawcze po wyczerpaniu baterii |
|
|
2 |
Prąd wyjściowy |
0 ¢20 |
A |
Zasilanie jest wyposażone w |
|
|
3 |
Stabilne ciśnienie |
±3 |
% |
|
|
|
4 |
Akumulator |
54±0.5 |
V |
napięcie badawcze dla akumulatora, gdy |
|
|
5 |
Akumulator |
8±0.5 |
A |
Badanie w stanie stałego prądu |
|
|
6 |
Linie wyjściowe |
≤ 200 |
mVp-p |
Obciążenie znamionowe, oscyloskop |
|
|
7 |
Produkcja całkowita |
1080 |
W |
Zasilanie jest wyposażone w |
|
|
8 |
Wyjście z uruchomienia |
≤ 6 |
S |
Vin = 220 Vac, obciążenie nominalne |
|
|
9 |
Czas wyjścia |
≤ 100 |
mS |
Napięcie wyjściowe wzrasta z 10% |
|
|
10 |
Przekroczenie |
≤ 5 |
% Vo |
|
|
|
11 |
Wydajność |
≥ 10 |
mS |
Vin: 220 Vac, obciążenie nominalne |
|
|
12 |
dyn |
Przekręcenie |
≤ 5 |
% Vo |
Zmiana obciążenia wyjściowego: 25% -50-25% |
|
odzyskanie |
≤ 200 |
μS |
|||
|
13 |
temperatury |
± 0.03 |
%/°C |
|
|
|
14 |
dostawa |
90 (typowa wartość: 92%) |
% |
25°C, wejście 220VAC, obciążenie nominalne |
|
3Model CS1U-4820 Zasada działania
W normalnych warunkach każdy parametr modułów sprostowania i jednostki dystrybucyjnej jest kontrolowany przez moduł monitorowania, działający zgodnie z ustawionymi wcześniej parametrami lub poleceniami użytkownika.W przypadku awarii sieci ACPo wyładowaniu baterii napięcie końcowe baterii zaczyna spadać.Moduł monitorowania zgłasza baterię pod sygnałem alarmowym napięcia i wyłącza moc wyjściową, wtedy system zasilania przestaje działać. Kiedy zewnętrzna sieć prądu przemiennego odzyska się, system powróci do normalnego stanu pracy. (Wszystkie powyższe dane monitorowania są domyślnymi wartościami systemu, które użytkownicy mogą zresetować).
4Zastosowanie korektora
(1) Dostęp do integracji
(2) System dystrybucji i rozszerzania w pomieszczeniach
(3) Stacja komórkowa i system rozszerzenia zasięgu
(4) WLAN
(5) Stacja naziemna komunikacji satelitarnej i stacja komunikacji mikrofalowej
(6) Słabe pomieszczenie dystrybucji prądu
(7) Inne systemy zasilania stałego AC/DC
5Nasz agent dostaw.
Towary mogą być wysyłane drogą morską, lotniczą, kurierską, lądową, kolejową itp.
Oprócz następnego agenta dostawczego, możemy również szukać agenta dostawczego z najlepszą ceną w Chinach, jeśli potrzebujesz, abyśmy zrobili to dla Ciebie.

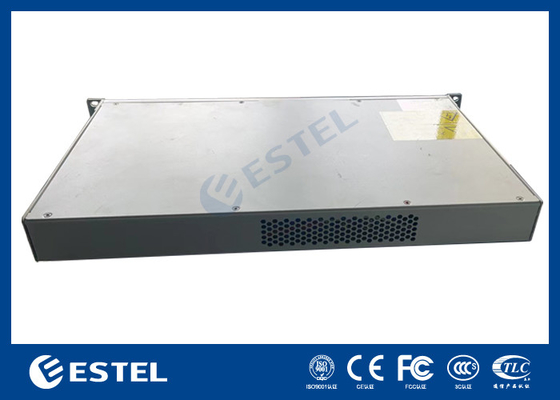

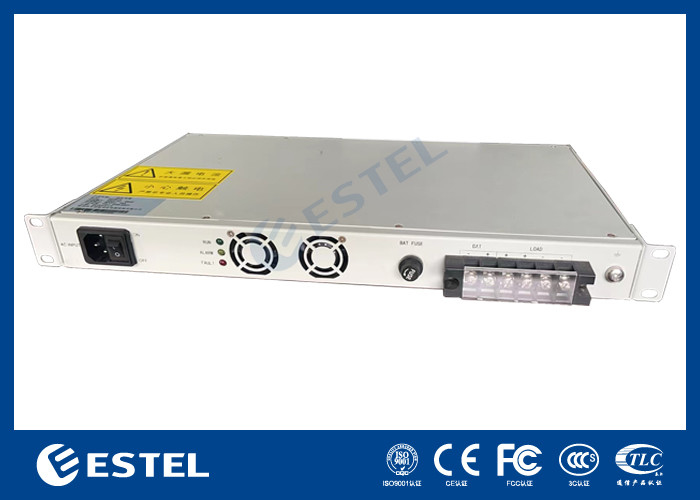

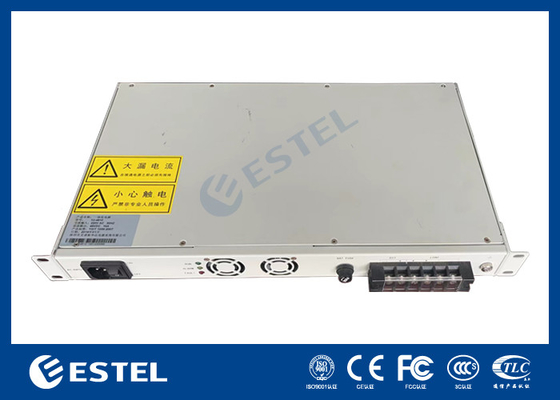

6Zdjęcia produktu:
