Zintegrowana szafa zewnętrzna z baterią i jednostką dystrybucji energii z poziomem ochrony IP55
Szczegóły Produktu
Zintegrowana szafa zewnętrzna z PDU
,Zewnętrzna szafa zintegrowana z baterią
,IP55 Zewnętrzna szafa zintegrowana
Zintegrowana szafa zewnętrzna z baterią i jednostką dystrybucji energii z poziomem ochrony IP55
Parametry techniczne dla ET80130221-BA
| Konfiguracja | Pozycja | Parametry techniczne |
| Szafki | Model | ET80130221-BA |
| Poziom ochrony | IP55 | |
| Wymiar zewnętrzny | H2210mm × W800mm × D1300mm | |
| Wymiar wewnętrzny | Górna 19 cali 33U poniżej 1 warstwy szafki baterii | |
| Materiał |
Ocieplona stal, grubość 1,2 mm, pojedyncza ściana. Grubość części łożysk: 2,0 mm |
|
| Izolacja | 20 mm PEF | |
| Powierzchnia | Powierzchnia poliestrowa w proszku | |
| Kolor | RAL7035 | |
| Drzwi | Jedno drzwi frontowe, jedno tylne, zamek przeciw kradzieży, trzy punkty, podtrzymywanie kłódki. | |
| Zębaty | Wnętrze zawiasu | |
| Opcje instalacji | Wyroby z włókien sztucznych | |
| Routing kablowy | Kabel wchodzący i wychodzący z dolnej części szafy | |
| Chłodzenie | Klimatyzator 2000W 48VDC | |
| wentylator 12038 48VDC | ||
| Jednostka dystrybucji energii |
Płyty rozruchowe AC, z diodą tłumiącą napięcie przejściowe (SPD 80KA) Generatory energii z sieci energetycznej i silniki wysokoprężne (L1, L2, N, G) 120V Nema 5-15R 2 gniazda 1 podwójny przełącznik 100A 2 pojedyncze przełączniki 64A 3 pojedyncze przełączniki 30A Jednostka dystrybucyjna Napięcie wejściowe:AC 220V (L1, L2, N i G) 60Hz pojedyncza faza (L1, L2, N połączenie naziemne) połączenie generatora elektrycznego Napięcie wejściowe: AC 220V (L1, L2, N i G) 60Hz |
|
| Pozostałe | Lampa LED o napięciu 48VDC | |
| Środowisko | Temperatura pracy | -40°C~+55°C (+ Promieniowanie słoneczne) |
| Temperatura przechowywania | -40°C~+70°C | |
| Wilgotność robocza | 5%~95% (bez kondensacji) | |
| Wysokość robocza | 0~4000 metrów | |
1.ET80130221-BASpecyfikacje:
Gabinet zintegrowany zewnętrzny to urządzenie, które integruje baterię i jednostkę dystrybucji energii (PDU) w celu zapewnienia dystrybucji energii i ochrony w środowisku zewnętrznym.
Główne funkcje:
Akumulator: zapewnia zasilanie zapasowe urządzenia w celu zapewnienia, że może ono nadal działać przez pewien czas w przypadku przerwy w dostawie prądu.
Jednostka dystrybucji energii (PDU): dystrybuuje energię z źródła zasilania do urządzeń lub systemów i zapewnia ochronę przed przeciążeniem oraz ochronę przed zwarciem.
Charakterystyka:
wodoodporne i bestę: zazwyczaj z IP55 lub IP65 wodoodporne i bestę klasy, dostosować do trudnych środowisk zewnętrznych.
Wydajność rozpraszania ciepła: Wbudowana klimatyzacja/wiatrówka lub inne urządzenie rozpraszające ciepło zapewniające normalną pracę urządzeń wewnętrznych w środowisku o wysokiej temperaturze.
Pojemność: może dostarczać szafki o różnej pojemności, takie jak 18u, 22u, 27u, 32u, 42u itp.
Dostosowanie: Można go dostosować do potrzeb użytkownika, w tym rozmiaru, koloru, funkcji itp.
Lista akcesoriów
| Nie, nie, nie. | Pozycja | Ilość | Jednostka | Specyfikacje |
| 1 | Zbiorniki UPS na zewnątrz | 1 | Zestaw |
(1) Wymiary zewnętrzne: W×D×H 800×1300×2210mm (2) Jeden przedział: górna część to przedział wyposażenia, dolna część to przedział akumulatorów. (3) Z jednym drzwiem wejściowym i specjalnym zamkiem do szafki zewnętrznej (zamek z podwoziem) (4) Stal ocynkowana, płyta konstrukcyjna sandwich, podwójna ściana z izolacją cieplną (5) Istnieje izolacja cieplna między ścianą wewnętrzną a ścianą zewnętrzną. |
| 2 |
Klimatyzator (chłodzenie dla przedziału sprzętu) |
1 | Zestaw | Pojemność chłodzenia: 2000 W; zasilacz: DC48V |
| 3 | Wiatrak | 1 | Zestaw | Zasilanie: DC48V |
| 4 | Czujnik lampy LED | 1 | PC | Stosowane do sterowania światłem LED włączanym/wyłączonym |
| 5 | Światła LED | 1 | PC | DC48V |
| 6 | Jednostka dystrybucji energii | 1 | Zestaw |
Płyty rozruchowe AC, z diodą tłumiącą napięcie przejściowe (SPD 80KA) Generatory energii z sieci energetycznej i silniki wysokoprężne (L1, L2, N, G) 120V Nema 5-15R 2 gniazda 1 podwójny przełącznik 100A 2 pojedyncze przełączniki 64A 3 pojedyncze przełączniki 30A Jednostka dystrybucyjna Napięcie wejściowe:AC 220V (L1, L2, N i G) 60Hz pojedyncza faza (L1, L2, N połączenie naziemne) połączenie generatora elektrycznego Napięcie wejściowe: AC 220V (L1, L2, N i G) 60Hz |
| 7 | Pakiet | 1 | Zestaw | Drzewna obudowa |
2. cecha
(1) Pokój jest odporny na kurz, słońce i deszcz, który jest stosowany w środowisku zewnętrznym.
(2) Chłodzenie szafy: klimatyzator.
(3) Układ szafy jest rozsądny, co ułatwi dostęp do kabli, mocowanie i uziemienie.
(4) Wszystkie kable stosowane w szafce są wykonane z materiałów opóźniających płomień.
(5) Szafa zawiera sztylet uziemieniowy
3. Wnioski
ET80130221-BA Outdoor Power Cabinet jest przeznaczony do przechowywania systemu zasilania telekomunikacyjnego i baterii, głównie stosowanych w stacjach bazowych komunikacji bezprzewodowej, takich jak system 4G,usługa zintegrowana z komunikacją/siecią, stacja przełącznika dostępu/przekazu, łączność awaryjna/przekaz itp.
4. Diagram wymiarów

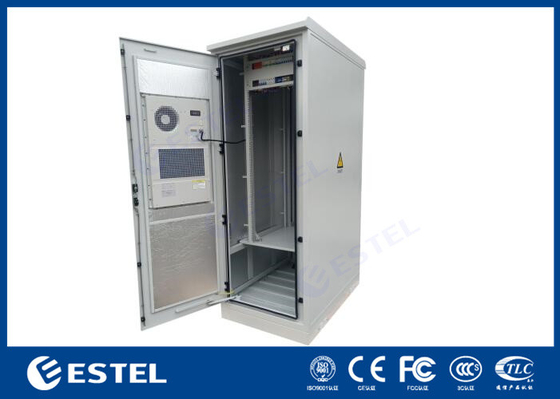

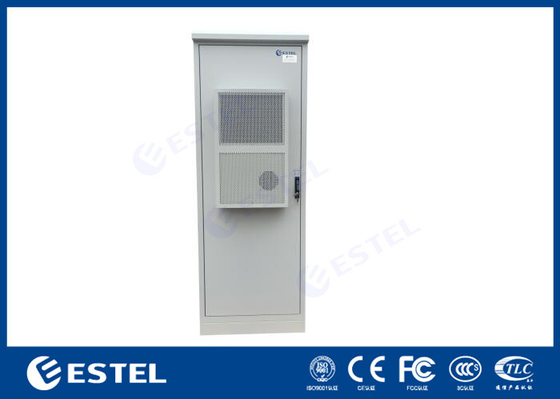

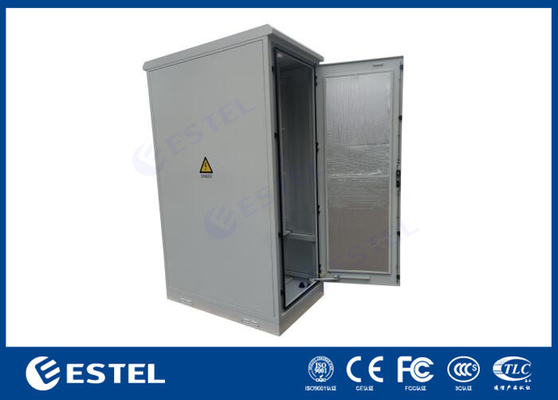

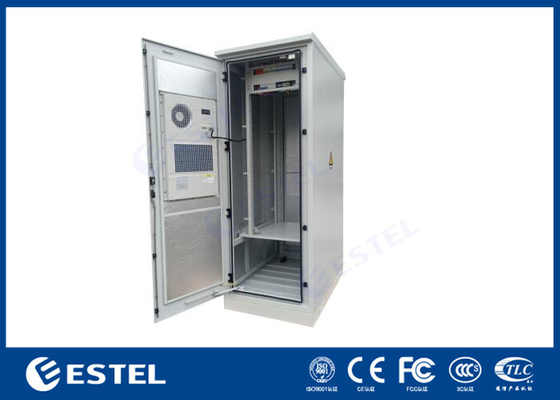

5Zdjęcia szaf
-
