Inteligentny urządzenie zewnętrzne zintegrowane z monitoringu i temperatury

1.Wprowadzenie do zewnętrznego zintegrowanego gabinetu telekomunikacyjnego

Parametry techniczne

Wykaz akcesoriów do szaf zewnętrznych

2Inteligentne wprowadzenie na zewnątrz

Inteligentna seria zintegrowanych szaf zewnętrznych jest wykorzystywana głównie do stacji bazowych komunikacji bezprzewodowej, w tym nowej generacji systemu 3G/4G, usług komunikacyjnych / zintegrowanych z siecią,stacja przełącznika dostępu/przekazu, łączności awaryjnej/przekazu itp.

3. Struktura

Inteligentna seria szaf zewnętrznych wykorzystuje płytowy panel sandwich o grubości 20 mm i ognioodporny materiał EPS wewnątrz, który składa się z zewnętrznego pudełka,Części i akcesoria wewnętrzne z blachy metalowejSkrzynka ma kompaktową konstrukcję, łatwą instalację, doskonałą wydajność uszczelniającą i IP55 w zakresie ochrony.

Szafka jest podzielona na szafę sprzętową, szafę zasilania i szafę baterii zgodnie z jej funkcjami.

Zintegrowana szafa zewnętrzna dla stacji bazowej przyjmuje szafę jednokomórkową i dwukomórkową.

Gabinet sprzętowy: Jest głównie zintegrowany z jednostką dystrybucji prądu przemiennego, jednostką monitorowania pętli dynamicznej, pomocniczym wentylatorem bezpośrednim i oświetleniem LED.

Drzwi i zamki:Zintegrowane są głównie z jednostką dystrybucji prądu AC, jednostką monitorowania pętli dynamicznej, pomocniczym wentylatorem bezpośrednim i oświetleniem LED.A przepaść między drzwiami jest kompaktowa.. kąt otwierania drzwi wynosi> 110°, a drzwi szaf zawierają konstrukcję graniczną.Zamek drzwiowy przyjmuje trójpunktową strukturę pręta i płyty zamkowej, który jest solidny w strukturze i silny w anty-kradzieży.

ogólna struktura:

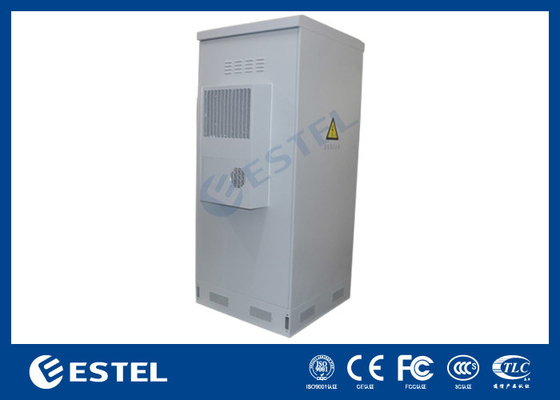

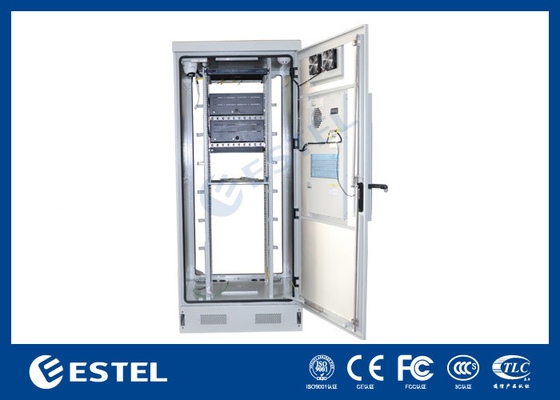

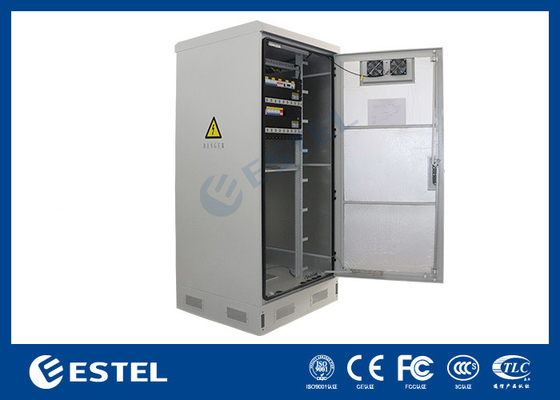

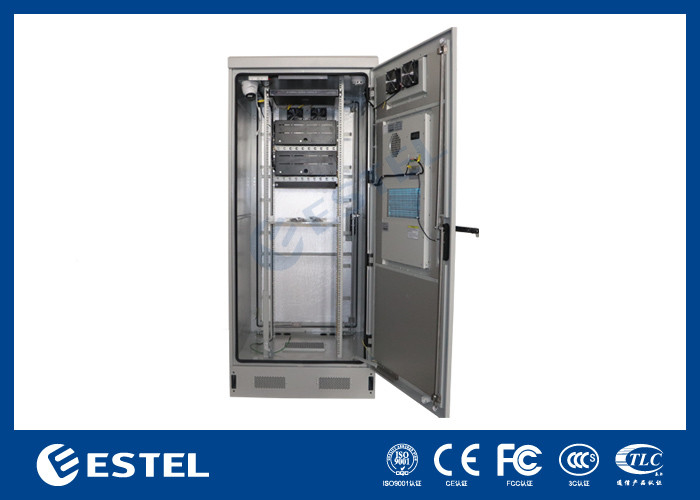

Zdjęcia:

4Wskaźniki strukturalne i techniczne

(1)Szafka może być zainstalowana ze standardowym stożkiem 19 cali, stożkiem 21 cali i stożkiem baterii.spełniają wymaganiaa także;

(2) W szafce wykorzystuje się wiązanie nawiane z urządzeniem przeciwluzowania jako strukturę i połączenie łożyska.Nity lub orzechy nity powinny być rozmieszczone w kolejnościPowierzchnia nietowania nie jest wgłębiona, zdeformowana ani uszkodzona.

2.2 Drzwi i granice drzwi

A Drzwi szafki wykorzystują konstrukcję drzwi z pionowymi zawiasami.

B Układ ograniczający drzwi ma funkcję ograniczającą, gdy drzwi są w stanie "otwartym".

C Urządzenie ograniczające drzwi automatycznie uruchamia funkcję ograniczającą przy otwieranie drzwi i ręcznie anuluje funkcję ograniczającą przy zamknięciu drzwi.

D Gdy drzwi są całkowicie otwarte, maksymalny kąt otwarcia jest większy niż 110.

E Drzwi i urządzenia graniczne są w dobrym stanie bez nadmiernego zużycia po 1000 wielokrotnych operacjach otwierania/zamykania.

F Urządzenie graniczne drzwi może wytrzymać obciążenie statyczne powodowane otwarciem i zamknięciem drzwi wytwarzane przez wiatr o prędkości 22 m/s w stanie granicznym, bez uszkodzenia mechanicznego lub awarii funkcji.

5Projektowanie okien wentylacyjnych i filtrów

1. Na wyciągu powietrza okienka wentylacyjnego spawana jest siatka ze stali nierdzewnej o grubości 1 mm i specyfikacji 16 oczek,który ma funkcję zapobiegania inwazji owadów i niespójnych zwierzątW wlecie powietrza do okna wentylacyjnego znajduje się odporny na korozję element siatki.Komponent siatki antypolistowej to filtr o grubości 10 mm i specyfikacji 30 ppi. Sieć filtracyjna jest złożona wraz ze złożoną siecią podtrzymującą, a filtr jest zamocowany w ramie aluminiowej płyty.

2Wylot powietrza do wentylatora jest zaprojektowany na układzie paneli drzwiowych.Woda deszczowa płynie w dół wzdłuż szybyW tym samym czasie w wyciągu powietrza znajduje się wtórna konstrukcja, która zapobiega przepływowi wody deszczowej do struktury.

6Projektowanie okablowania i ochrona uziemienia

Projektowanie okablowania

(1) Podsycacz i inne kable zewnętrzne należy przeprowadzić na dnie;

(2)Przewodzenie wewnętrzne między wieloma standaryzowanymi szafami przyjmuje tryb okablowania podstawy na zewnątrz szafy;

(3) Przewód AC, przewód DC, przewód sygnałowy i przewód uziemiony muszą być prowadzone i połączone oddzielnie;

(4)Dno szafki jest zaprojektowane z otworem do przejścia drutu i gumkowym pierścieniem do przejścia drutu.Kolumna szafki jest zaprojektowana z drutu przechodzącego otwór i otwór został wypolerowany bez burr.

Ochrona przed gromieniem

1. Szafka jest wyposażona w sztabę uziemienia, która jest wykonana z miedzianego sztabu z powłoką antykorozyjną, o powierzchni przekroju 50 mm2,i 10 otworów śrub łącznikowych odpowiedniej wielkości i odpowiednich śrub są zarezerwowane;
2. Metalowe części szafy są połączone ze sobą i podłączone do pręta uziemienia. Opór połączenia między dowolnymi dwoma punktami jest mniejszy niż 0,1 Ω;
3. Podłoże ochronne innych urządzeń w szafce jest podłączone do pręta uziemienia;
4. Wszystkie druty uziemienia w szafie przyjąć krajowy standard żółto-zielonego kabla, a miedzianą drut rdzeniowy z powierzchnią przekroju 4mm2
5. punkt podłączenia uziemienia posiada wyraźne znaki uziemienia;
6. Szafka musi być podłączona do zewnętrznego systemu uziemienia, aby zapewnić bezpieczeństwo uziemienia szafy i wyposażenia w szafie,i spełniają odpowiednie przepisy technicznej specyfikacji QB-W-011-2007 dotyczącej ochrony przed błyskawicami i uziemienia stacji bazowej.

Projektowanie przeciwkradzieży

Zaprojektowanie zamka drzwiowego przeciw kradzieży

Odporność na wandalizm zamka przeciwkradzieżowego musi spełniać wymagania klasy B w GA/T 73-1994, jak pokazano na rysunku.

Zamek i ramka drzwi antykradzieżowe wykorzystują trójpunktową strukturę antykradzieżową.

Przymocowanie połączeń

• Złącze z przędzą z urządzeniem przeciwrozluźniającym jest używane jako połączenie konstrukcyjne i nośne.Połączenie jest solidne i nie ma brakującego połączenia lub wirtualnego połączenia;
• Naczepy lub orzechy naczepy muszą być ustawione w porządku i nie mogą mieć krzywej głowicy, pękniętej głowicy ani luźnej powierzchni. Powierzchnia naczepy nie jest zagęszczona, zdeformowana ani uszkodzona;
• Zawieszenie drzwiowe w trybie wewnętrznym.

Kolor powłoki

Kolor powłoki powierzchni szafy jest biało-szary (RAL7035).Powieka spełnia wymagania GB/T 3181-2008.

7Główne cechy

• Pudełko ma cechy zapobiegania pyłu, ochrony przeciwsłonecznej, ochrony przed deszczem itp. i jest w pełni dostosowane do środowiska zewnętrznego.
• Szafka wyposażenia jest klimatyzowana w celu rozpraszania ciepła (wymiennik ciepła może być również wybrany jako urządzenie rozpraszające ciepło) z MTBF ≥ 50000h.
• Szafka jest wyposażona w urządzenia oświetleniowe.
• Układ szafy jest rozsądny, a wprowadzenie, mocowanie i uziemienie kabla są wygodne do obsługi i konserwacji;linia sygnałowa i kabel optyczny mają niezależne otwory wejściowe, które nie będą się wzajemnie zakłócać.
• Kable stosowane w szafie wykonane są z materiałów opalanych.

8Główne wskaźniki technicznych wyników

• 8.1 Warunki eksploatacji: temperatura otoczenia: - 40 °C~+70 °C;wilgotność otoczenia: ≤ 95% (w temperaturze +40 °C);Ciśnienie atmosferyczne: 70 KPa ~ 106 KPa.
• 8.2 Materiał: blacha ocynkowana + blacha z kanapką.
• 8.3 Obsługa powierzchniowa: odtłuszczanie, usuwanie rdzy, zapobieganie rdzy oraz fosforanowanie (lub ocynkowanie), opryskiwanie plastikiem.
• 8.4 Łożyska szafy o masie ≥ 600 kg.
• 8.5 Stopień ochrony szaf: IP55.
• 8.6 Odporność na ogień: spełnia wymagania normy GB5169.7 Badanie A.
• 8.7 Opór izolacyjny: opór izolacyjny pomiędzy urządzeniem uziemienia a metalową konstrukcją pudełka nie może być mniejszy niż 2X104 M Ω/500 V (DC).
• 8.8 Napięcie oporowe: napięcie oporowe pomiędzy urządzeniem uziemienia a metalowym osprzętem pudełka nie może być mniejsze niż 3000 V (przewodnik prądowy)/1min.
• 8.9 Wytrzymałość mechaniczna: każda powierzchnia jest odporna na ciśnienie pionowe > 980 N, a najdalej zewnętrzny koniec jest odporny na ciśnienie pionowe > 200 N po otwarciu drzwi.

9Rysunek instalacji dolnej części
