Szczegóły Produktu:
Zapłata:
|
| Wymiar: | szer.*gł.*wys. 800*940*2050mm | Materiał: | Pojedyncza ściana ze stali ocynkowanej |
|---|---|---|---|
| Metoda chłodzenia: | Klimatyzator | Stojak na sprzęt: | Szafa rack 19 cali, przestrzeń 40U |
| Ocena IP: | IP55 | Okres płatności: | T/T |
| Przystań: | Shenzhen | Moduł prostownika: | - Tak, proszę. |
| Moduł słoneczny: | - Tak, proszę. | Mount Way: | montaż na podłodze |
| Podkreślić: | 40U 19calowy obudowa zewnętrzna,Energetyka słoneczna 19calowy obudowa zewnętrzna,19calowy zestaw zasilania |
||
Szybko, szybko, szybko, szybko.
Wprowadzenie do hybrydowej kabiny:
Hybrid Power Cabinet to najnowocześniejsze rozwiązanie opracowane w celu optymalizacji dystrybucji i zarządzania energią w nowoczesnych systemach komputerowych i elektronicznych.Ta szafa zapewnia inteligentną kontrolę i regulację mocy wyjściowej, zapewniając zarówno efektywność energetyczną, jak i stabilność systemu.
Oto główne cechy i zalety kabinetu hybrydowego:
40U Standardowy 19calowy gabinet hybrydowy
| Lista konfiguracji | |
| Wielkość zewnętrzna |
800 mm ((W) x 940 mm ((D) x 2050 mm ((H) (włączając wystawy regulacji temperatury) |
| Obszar objęty | 800 mm ((W) x 700 mm ((D) |
| Wysokość podstawy | 150 mm |
| Waga | ≤ 130 kg (z wyłączeniem urządzeń i baterii) |
| Przestrzeń użytkownika | 37U |
| Materiał |
Ściana:1.2 mm blacha stalowa ocynkowana Drzwi:1.5 mm blacha stalowa ocynkowana |
| Zamknij. | Trzy punkty zamka antykradzieżowe, europejski standard i rdzeń, może zmienić lub dopasować kłódkę samodzielnie |
| Pozycja okablowania | Do środka i na zewnątrz. |
| Otwory przewodowe | 10xφ36 |
|
Stopień ochrony |
IP55 |
| Informacje dotyczące kontroli temperatury | |
|
Wyposażenie Kompact |
Tryb: wymiennik ciepła Wydajność rozpraszania ciepła:200W/K Narysowane napięcie:48VDC Moc znamionowa: 520 W |
|
Kompact baterii |
Tryb:Klimatyzator prądu stałego Pojemność chłodzenia (L35/L35): 500 W Nomienne napięcie: 48VDC zużycie energii (L35/L35):160W |
40U Standardowa 19calowa hybrydowa szafa elektryczna:
Jest to 19-calowa podstawa dla hybrydowego systemu zasilania, z kompaktową konstrukcją o wysokości 5U, aby zaspokoić krytyczne potrzeby zastosowań w zakresie światła włóknowego i transmisji mikrofalowej, urządzenia dostępowego, przełącznika.
Maksymalna moc układu wynosi 150A, z wejściem AC / wejściem DC / akumulatorem / obciążeniem MCB. Kable są dostępne z przodu z MCB i pręty.
Sprostownikkluczowe cechy:
·szeroki zakres napięcia wejściowego: od 85 do 290VAC dla prostownika i od 120 do 420VDC dla MPPT
·Prawnik, MPPT i sterownik są podłączalne na gorąco, łatwe i szybkie w obsłudze
·Wysoka wydajność do 96% przy niższych kosztach operacyjnych
·Wspiera interfejsy komunikacyjne Ethernet, SNMP, ModBus i RS485
| Podział wkładów | ||
| Klimatyzator | D.C. | |
| Tryb wejścia | 220VAC jednofazowe | 120VDC do 425VDC |
| Częstotliwość wejścia | 45 do 65 Hz,wartość znamionowa:50Hz/60Hz | / |
| Pojemność wejściowa | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Rozdzielenie produkcji | ||
| Sprostownik | Moduł słoneczny | |
| Napięcie wyjściowe | -42 do 58VDC, wartość znamionowa:-53,5VDC | -42 do -58VDC, wartość znamionowa: -54,5VDC |
| Rozbiórki baterii | 125A/2P | |
| Rozbiórki ładunkowe | Wykorzystanie urządzeń do przechowywania danych osobowych | |
| SPD prądu stałego | 20kA/40kA,8/20μs | |
| Moduł | ||
| Moduł naprawczy | Moduł słoneczny | |
| Napięcie wejściowe |
85 do 290VAC, o mocy nominalnej 220VAC |
120 do 420VDC o nominalnej temperaturze 340VDC |
| Efektywność | > 96% | > 96% |
| Moc nominalna | 3000W ((176 do 290VAC) | 3000W ((200 do 425VAC) |
|
Temperatura pracy |
-10°C do +75°C ((pełna moc wyjściowa poniżej 55°C) | -10°C do +75°C (pełna moc wyjściowa poniżej 50°C) |
| Kontroler | |
| Wprowadzenie sygnału | 3Al ((2 temperatura baterii,1 temperatura otoczenia),2RS485,7 DI |
| Wyjście alarmu | 6 kontakt suchy |
| Port komunikacyjny | RS485, SNMP |
| Tryb wyświetlania | LCD |
| System | |
| Wymiar (WxDxH) | 482x350,6×9U,≤30kg ((bez modułów) |
| Tryb chłodzenia | Naturalne chłodzenie |
| Tryb konserwacji | Utrzymanie przodu, zmiana klasy modułu wsparcia |
| Poziom ochrony | IP20 |
| Środowisko | |
| Temperatura pracy | -10°C do +50°C |
| Temperatura przechowywania | -40°C do +75°C |
| Wilgotność operacyjna | 5% do 95% (nie kondensacyjne) |
|
Wysokość |
0 do 4000m ((jeśli wysokość wynosi od 3000m do 4000m, maksymalna temperatura pracy zmniejsza się o 1°C wraz ze wzrostem wysokości o 200m) |
* Dostępny jest zamówiony projekt.

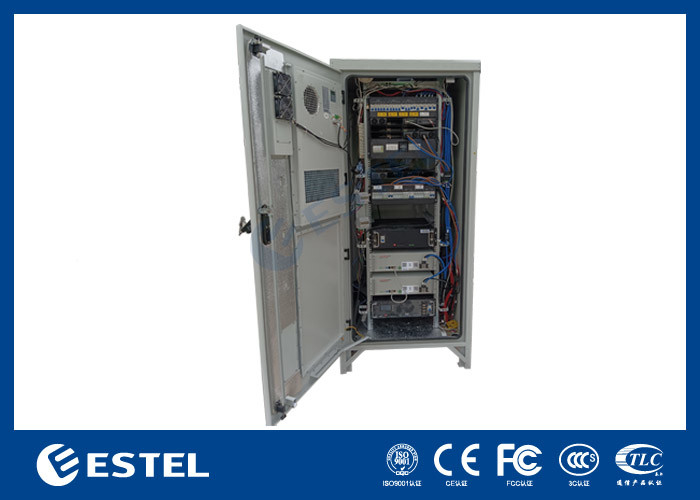

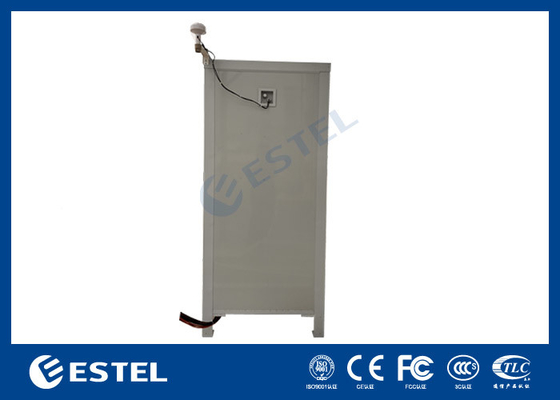

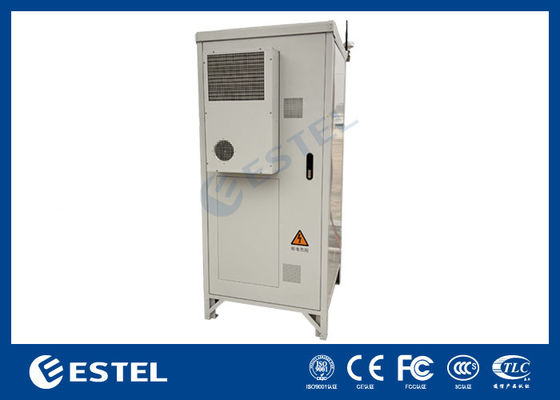

Zdjęcia szafy:
Zdjęcia z naprawcy:
Definicja własności intelektualnej
IP55/IP65
IP55= Charakterystyka obudowy:
Pełna ochrona przed pyłem, olejem i innymi materiałami nieżrzącymi
Pełna ochrona przed kontaktem z zamkniętym sprzętem
Ochrona przed wodą, aż do wody wyrzuconej przez dyszę do obudowy z dowolnego kierunku
Dostępne w montażu ściennym, stojącym na wolności, w kanale i na słupie telegraficznym
Dostępne są usługi logo, anodizowania lub grawerowania.
IP65= Charakterystyka obudowy:
Pełna ochrona przed pyłem, olejem i innymi materiałami nieżrzącymi
Pełna ochrona przed kontaktem z zamkniętym sprzętem
Ochrona przed wodą, aż do wody wyrzuconej przez dyszę do obudowy z dowolnego kierunku
Dostępne w montażu ściennym, stojącym na wolności, w kanale i na słupie telegraficznym
Dostępne są usługi logo, anodizowania lub grawerowania.
Wyrób na zamówienie z wycięciami, izolacją, zawiasami, zamkami lub zamkami
Charakterystyka szafy:
| Cechy | Opis |
|
Charakterystyka modułu
|
Moduł słoneczny ma maksymalną funkcję śledzenia punktu zasilania. |
| Moduł naprawcy przyjmuje technologię aktywnej kompensacji współczynnika mocy, wartość współczynnika mocy wynosi do 0.99 | |
| Maksymalna wydajność modułu naprawcy wynosi ponad 93% | |
| Maksymalna wydajność modułu słonecznego wynosi ponad 95% | |
| Moduł słoneczny i moduł wyprostowujący mają wysoką gęstość mocy | |
| Moduł słoneczny i moduł naprawcy stosują technologię niezniszczającej wymiany ciepłej, czyli plug-and-play. Wymiana modułu słonecznego i modułu naprawcy zajmuje mniej niż minutę | |
| Moduł słoneczny i moduł wyprostowujący posiadają funkcję ochrony przed nad napięciem wyjściowym, w tym zabezpieczenie sprzętowe przed nad napięciem i oprogramowanie.A oprogramowanie ochrony przed nad napięciem ma dwa tryby do wyboru: pierwszy raz w trybie blokady nad napięciem, czwarty raz w trybie blokady nad napięciem | |
| Zarządzanie baterią | Doskonałe zarządzanie baterią: ochrona baterii, i funkcje takie jak automatyczne regulacje napięcia, ograniczanie prądu, obliczanie pojemności baterii,automatyczne wyrównanie/konwersja opłat płatniczychTest baterii online. |
| Komplementarne zarządzanie światłem i energią elektryczną | Doskonała funkcja zarządzania uzupełniającą światło/prąd, która może osiągnąć priorytet zasilania energią słoneczną i zwiększyć wykorzystanie energii słonecznej |
| Statystyki mocy | zużycie energii elektrycznej w trakcie obciążenia, energia wytwarzana przez energię słoneczną, energia wytwarzana przez sieć, energia wytwarzana przez DG, rozładowanie baterii, ładowanie baterii |
| Rejestr danych |
90 dni zapisu danych historycznych, można je przesłać. 200 zapisów historii alarmu, 10 grup danych z badań baterii |
| Funkcja alarmowa | Doskonała ochrona przed usterkami i funkcje alarmowe |
| Projektowanie sieci |
Zapewnienie suchego kontaktu i innych portów komunikacyjnych dla elastyczności sieci; Umożliwienie aktualizacji oprogramowania końcowego i bez nadzoru |
| Uczciwy interfejs operacyjny |
LCD jest zaprojektowany pod kątem 15 stopni, co jest bardziej intuicyjne i wygodne dla użytkownika. Zapytaj o parametry operacyjne, statystyki i historyczne alarmy systemu za pośrednictwem LCD. Kontrola systemu ręcznie za pośrednictwem LCD |
| Ochrona przed błyskawicami | Doskonała konstrukcja ochrony przed błyskawicami na stronach AC i DC |
| Projekt oszczędności energii | System, oprócz funkcji oszczędności energii podczas snu modułu naprawcy, wspiera również i nadaje pierwszeństwo wykorzystaniu energii słonecznej do obciążenia, w pełni wykorzystuje energię słoneczną,osiągnięcie oszczędności energii i zmniejszenie emisji gazów cieplarnianych |
| Rodzaj zewnętrzny | Poziom ochrony systemu wynosi do IP55, może być stosowany na zewnątrz. |
|
System
|
Wszystkie urządzenia w systemie wspierają konserwację z przodu |
| System przyjmuje technologię uśpienia modułu prostownicy, podwójny kontaktor w stanie stacjonarnym, niskowysiłowy szunt i technologię regulowaną prędkością wentylatora i ma bardziej widoczną funkcję oszczędzania energii | |
| Opcjonalny podgrzewacz AC sprawia, że system działa w niskich temperaturach niezawodnie | |
| Kontrola zdalna | Modem jest skonfigurowany z funkcją GPRS, która może realizować zdalne monitorowanie poprzez dostarczanie danych do serwera internetowego |
