System zasilania zapasowego DC48V 450A 19-calowy standardowy urządzenie napędowe 6U
Szczegóły Produktu
19-calowy układ naprawczy telekomunikacyjny
,System zasilania zapasowego DC48V
,Kabinet telekomunikacyjny z napędem korektorem
System zasilania zapasowego dla standardowej 19-calowej szafki telekomunikacyjnej z napędem wyprostowującym
1. 6U 27KW System wyprostowujący
"System naprawczy 48VDC" odnosi się zazwyczaj do systemu zasilania prądem stałym (DC), który wytwarza 48 woltów (VDC).
Centrum danych, sterowanie przemysłowe i inne zastosowania wymagające stabilnej mocy prądu stałego.
Sprostownik, kluczowy element tego systemu, przede wszystkim przekształca prąd prądu zmiennego w prąd stały.
ET48450 składa się z jednostki dystrybucyjnej, modułu wyprostowującego, modułu konwersji, modułu monitorowania.
| Konfiguracja | Moduł wyprostowujący | Uwaga |
| Standardowy | GB 4943 | Szczegółowe informacje można znaleźć w specyfikacji modułów. |
| Standardowy | IEC/EN 62368-1 | |
| Standardowy | EN 55032 klasa A,GR1089 wydanie 4,R3-10, R3-11, R3-12 klasa B certyfikowany przez Amerykę Północną | |
| Standardowy | EN300386, klasa |
2. 5U 27KW system wyprostowania Krótkie szczegóły:
| Klimatyzator Rozdzielanie | D.C. Rozdzielanie | ||
| Tryb wejścia | 380VAC trójfazowy | Napięcie wyjściowe | 42 do -58VDC,wartość znamionowa:-53,5VDC |
| Pojemność wejściowa | 63A | Odłączacz obciążenia |
LLVD:63A/1Px8; LLlvd2:63A/1Px8 BLVD:63A/1Px8, bez wyłącznika wg domyślności, konfiguracja użytkownika |
| Częstotliwość wejścia | 45 do 66 Hz,wartość znamionowa:50Hz/60Hz | SPD | 10kA/20kA,8/20μs |
| Sprostownik | Kontroler | ||
| Napięcie wejściowe | 85 do 290VAC,narysowany 220VAC | Wysokość | 3Al ((2 temperatura baterii,1 temperatura otoczenia).2 RS485,7 D |
| Efektywność | >96% | Wprowadzenie sygnału | 6 kontakt suchy |
| Moc nominalna | 3000W ((176 do 290VAC | Port komunikacyjny | RS485, SNMP |
| Temperatura pracy | -10°C do +75°C (pełna moc wyjściowa poniżej 55°C) | Tryb wyświetlania | LCD |
| System | Środowisko | ||
| Tryb chłodzenia | Naturalne chłodzenie | Temperatura pracy | 10°C do +55°C |
| Tryb okablowania | Górne wejście i górne wyjście | Temperatura przechowywania | 40°C do +75°C |
| Tryb konserwacji | Wsparcie przednie | Wilgotność operacyjna | 5% do 95% (nie kondensujące) |
|
Poziom ochrony |
IP20 |
Wysokość |
0 do 4000m ((jeśli wysokość wynosi od 3000m do 4000m, maksymalna temperatura pracy zmniejsza się o 1°C wraz ze wzrostem wysokości o 200m) |
Cechy produktu
1) Moduł wyprostowujący przyjmuje technologię aktywnej kompensacji współczynnika mocy, a wartość współczynnika mocy osiąga 0.99.
2) Normalny zakres pracy napięcia wejściowego prądu przemiennego wynosi do 90 ̊290 V, pojedyncza faza, (323 V~480 V prądu przemiennego, 3 fazy).
3) Moduł wyprostowujący przyjmuje technologię miękkiego przełączania pełnego mostu, a wydajność wynosi do 96%.
4) Inteligentne zarządzanie baterią. Istnieją funkcje wyłączania energii z obciążenia i ochrony baterii przed niskim napięciem (LVLD+LVBD) oraz wtórne wyłączanie energii (wtórny przełącznik zasilania),które mogą realizować takie funkcje jak kompensacja temperatury, automatyczne wyrównanie i sterowanie pływającym ładunkiem, automatyczna regulacja napięcia, obliczanie pojemności baterii i testowanie baterii online.
5) Moduł wyprostowujący przyjmuje technologię wymiany na gorąco bez uszkodzeń, plug and play, a czas wymiany wynosi mniej niż 1 minutę.
6) Projektowanie sieciowe, zapewniające wiele interfejsów komunikacyjnych (takich jak RS485, suchy kontakt), elastyczne sieci, ograniczone monitorowanie lokalne i zdalne, bez nadzoru.
7) Projekt ochrony przed błyskawicami na stronach AC i DC, odpowiedni do obszarów burzowych.
8) Wspierają funkcje ochrony przed usterkami i alarmu.
9) Przyjazna obsługa i konserwacja można zainstalować przy ścianie, efektywnie oszczędzając przestrzeń.
10) Ultra niskie promieniowanie.

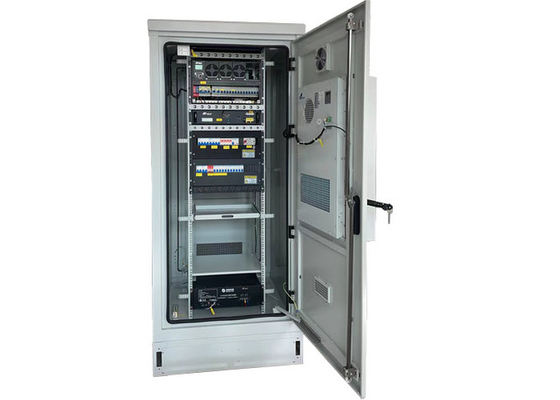

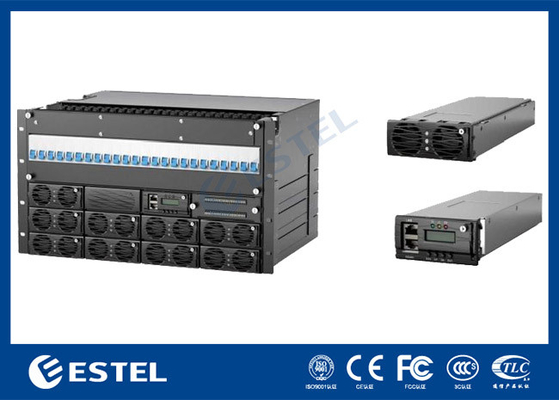

3. Zdjęcia układu naprawcy:
-
