Wyposażenie na zewnątrz UPS Telecom Cabinet zaprojektowane do ekstremalnych temperatur i trudnych warunków
Szczegóły Produktu
ET9090210-UP Zewnętrzna szafa UPS
,Zintegrowany system zasilania
,Szafka UPS zewnętrzna z kontrolerem temperatury
Wyposażenie na zewnątrz UPS Telecom Cabinet zaprojektowane do ekstremalnych temperatur i trudnych warunków
1Specyfikacje:
Kabinet zewnętrzny UPS to nieprzerwany sprzęt zasilania wykorzystywany w środowiskach zewnętrznych w celu zapewnienia ciągłego i stabilnego zasilania obciążeń krytycznych.Oto szczegółowe podsumowanie jego cech:
Funkcjonalność i zastosowania:
Zapewnia ciągłe i stabilne zasilanie na obciążenia krytyczne w środowiskach zewnętrznych, takich jak stacje bazowe komunikacji i bramy ETC na autostradach.
Zapewnia, że obciążenia krytyczne mogą normalnie działać w trudnych warunkach w czasie awarii zasilania, zapewniając ciągłość komunikacji, transportu i innych systemów.
Kluczowe cechy:
Zakres temperatury pracy: jest zaprojektowany do pracy w środowiskach zewnętrznych o temperaturze od -40°C do 80°C (lub -20°C do 40°C, w zależności od konkretnego modelu).
Wbudowany AVR (Automatic Voltage Regulator): posiada zdolności podnoszenia i obniżania napięcia, które mogą regulować napięcie wejściowe w celu zapewnienia stabilnego napięcia wyjściowego.
Wybieralny czas przenoszenia: w trybie normalnym lub w trybie generatora czas przenoszenia może być wybrany w zależności od potrzeb.
Inteligentne porty: zapewnia inteligentne porty, takie jak RS-232, USB i SNMP, ułatwiające zdalne monitorowanie i zarządzanie.
Ochrona przeciwdrożników: Ma wbudowane przeciwdrożniki do ochrony wejścia AC, wyjścia AC i wejścia zewnętrznego akumulatora, zwiększając bezpieczeństwo i niezawodność sprzętu.
regulowany prąd ładowania: użytkownicy mogą regulować prąd ładowania w celu zaspokojenia potrzeb różnych baterii i obciążeń.
regulowane napięcie progowe wejściowe: regulowane napięcie progowe wejściowe zapewnia stabilną pracę urządzenia w różnych warunkach napięcia wejściowego.
Kompensacja baterii: Kompensacja baterii optymalizuje cykl życia baterii, przedłużając jej żywotność.
Struktura i rodzaje:
Wyposażenie UPS na zewnątrz jest zazwyczaj wodoodporne i nieprzepuszczalne, zapewniając stabilną pracę w trudnych warunkach zewnętrznych.
Ma kompaktową konstrukcję, dzięki czemu łatwo go instalować i utrzymywać.
Dostępne są różne rodzaje, w tym metalowe koryta, drabina, tacy typu tacy, itp., aby sprostać potrzebom różnych scenariuszy.
Podsumowując, kabina UPS Outdoor to potężne i wysoce elastyczne urządzenie zasilania nieprzerwanym, szeroko stosowane do zasilania obciążeń krytycznych w środowiskach zewnętrznych.Robiąc rozsądny wybór i korzystając z zewnętrznych szaf UPS, może zapewnić, że obciążenia krytyczne mogą normalnie działać podczas awarii zasilania w trudnych warunkach, zapewniając ciągłość komunikacji, transportu i innych systemów.
Lista akcesoriów
| Nie, nie, nie. | Pozycja | Ilość | Jednostka | Specyfikacje |
| 1 | Zbiorniki UPS na zewnątrz | 1 | Zestaw |
(1) Wymiary zewnętrzne: W×D×H 900×900×2100mm Wymiary wewnętrzne: W×D×H 800 × 800 × 1800 mm (2) Jeden przedział: górna część to przedział wyposażenia, dolna część to przedział akumulatorów. (3) Z jednym drzwiem wejściowym i specjalnym zamkiem do szafki zewnętrznej (zamek z podwoziem) (4) Stal ocynkowana, płyta konstrukcyjna sandwich, podwójna ściana z izolacją cieplną (5) Istnieje izolacja cieplna między ścianą wewnętrzną a ścianą zewnętrzną. |
| 2 |
Klimatyzator (chłodzenie dla przedziału sprzętu) |
1 | Zestaw | Pojemność chłodzenia: 1500W; zasilacz: AC220V, 50HZ |
| 3 |
Klimatyzator TEC (chłodzenie dla akumulatora) |
1 | Zestaw | Pojemność chłodzenia: 200 W; Zasilanie: DC48V |
| 4 | System monitorowania środowiska | 1 | Zestaw |
1* jednostka monitorowania środowiska, 1U; 1* czujnik dymu; 1* czujnik wody; 1* czujnik temperatury i wilgotności; 1* czujnik kombinacji nachylenia i wstrząsu; 1* zasilacz czujnika drzwiowego: DC48V Wsparcie zdalnego monitorowania |
| 5 | Czujnik lampy LED | 1 | PC | Stosowane do sterowania światłem LED włączanym/wyłączonym |
| 6 | Światła LED | 1 | PC | DC48V |
| 7 | Jednostka dystrybucji energii | 1 | Zestaw |
Wprowadzenie prądu prądu przemiennego klasy B odpornego na błyskawice: 63A/2P *1; wyjście prądu przemiennego: 16A/1P*4; Wyjście prądu stałego: 16A/1P*4 Napięcie wejściowe: AC220V. |
| 8 | System zasilania DC48V | 1 | Zestaw |
Model: GPE48120C (DC48V, 120A) W tym: (1) Moduł wyprostowujący 4×30A; (2) 1× Moduł monitorowania; (3) Układ dystrybucji energii. |
| 9 | Pakiet | 1 | Zestaw | Drzewna obudowa |
2. cecha
(1) Pokój jest odporny na kurz, słońce i deszcz, który jest stosowany w środowisku zewnętrznym.
(2) Chłodzenie szafy: klimatyzator.
(3) Układ szafy jest rozsądny, co ułatwi dostęp do kabli, mocowanie i uziemienie.
(4) Wszystkie kable stosowane w szafce są wykonane z materiałów opóźniających płomień.
(5) Szafa zawiera sztylet uziemieniowy
3. Wnioski
ET9090210-UP Outdoor Power Cabinet służy do przechowywania systemu zasilania telekomunikacyjnego i baterii, stosowanych głównie w stacjach bazowych komunikacji bezprzewodowej, takich jak system 4G,usługa zintegrowana z komunikacją/siecią, stacja przełącznika dostępu/przekazu, łączność awaryjna/przekaz itp.
4. Diagram wymiarów
5Opis.
5.1 W górnej części szafy umieszczono lampę LED, czujnik lamp LED, czujnik dymu, czujnik drzwi oraz czujnik temperatury i wilgotności.
5.2 czujnik wody jest zainstalowany na dole szafy.
5.3 Jednostka PDU, jednostka monitorowania środowiska oraz układ prostowniczy są zainstalowane na stojaku 19°.
5.4 Pokój zawiera w całości dwa klimatyzatory, zainstalowane przy drzwiach wejściowych.
5.5 Szafa zawiera gumową płytkę podłoża, przeznaczoną do montażu na przyczepie wieży telekomunikacyjnej.

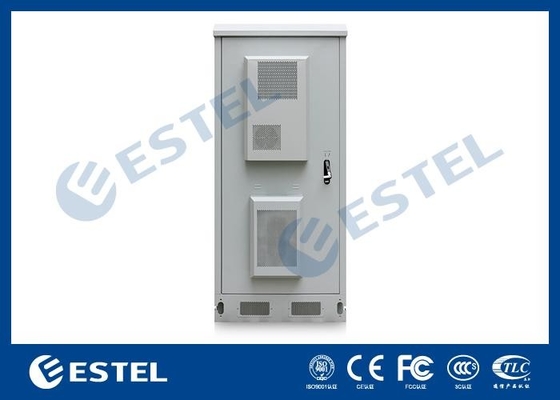

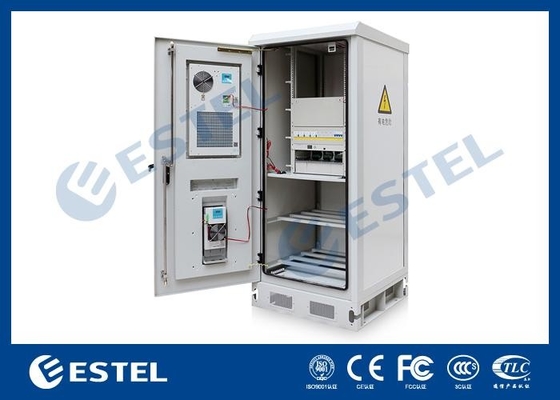

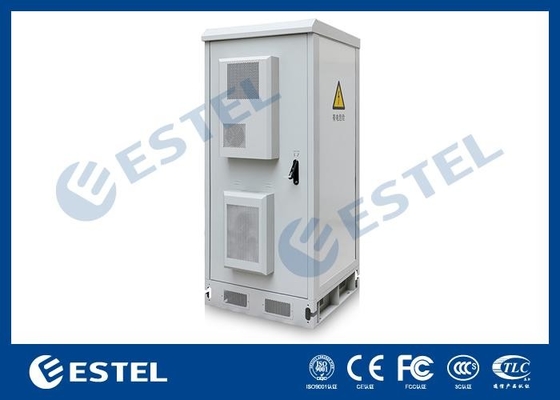

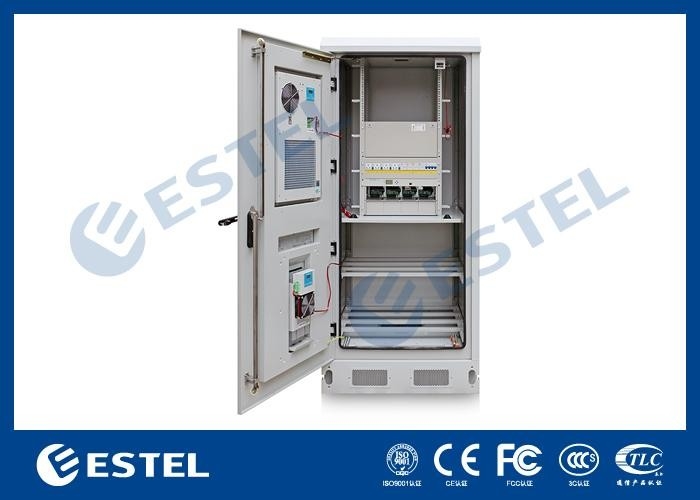

6Zdjęcia szaf
-
