40U Standardowy 19calowy gabinet hybrydowy z energią słoneczną i systemem zasilania

40U Standardowy 19calowy gabinet hybrydowy z energią słoneczną i systemem zasilania
40U Standardowy 19calowy gabinet hybrydowy z energią słoneczną i systemem zasilania 40U Standardowy 19calowy gabinet hybrydowy z energią słoneczną i systemem zasilania 40U Standardowy 19calowy gabinet hybrydowy z energią słoneczną i systemem zasilania 40U Standardowy 19calowy gabinet hybrydowy z energią słoneczną i systemem zasilania

Duży Obraz :  40U Standardowy 19calowy gabinet hybrydowy z energią słoneczną i systemem zasilania

Szczegóły Produktu:
Miejsce pochodzenia: Shenzhen, Chiny (kontynentalne)
Nazwa handlowa: ESTEL
Orzecznictwo: ISO9001, CE, 3C, FCC, TLC, IP55
Numer modelu: ET8094205H
Zapłata:
Minimalne zamówienie: 1 SET
Cena: Negocjowalne
Szczegóły pakowania: Drewniana skrzynia z paletami
Czas dostawy: 20-30 dni roboczych
Zasady płatności: T/T, Western Union, PAYPAL
Możliwość Supply: 3000 zestawów miesięcznie
Szczegółowy opis produktu
Zamek szafki: Trzypunktowy zamek antykradzieżowy (kłódka pomocnicza) Wielkość zewnętrzna: szer.*gł.*wys. 800*940*2050mm
Materiał: Stal galwanizowana Metoda chłodzenia: Klimatyzator do chłodzenia
Stojak na sprzęt: 19 cali stojak, 40U Ocena IP: IP55
Okres płatności: T/T Przystań: Shenzhen
Moduł prostownika: - Tak, proszę. Mount Way: montaż na podłodze
Podkreślić:

System zasilania

,

40U Outdoor Telecom Kabinet

,

Szafki zewnętrzne z klimatyzacją

40U Standardowy 19calowy gabinet hybrydowy z energią słoneczną i systemem zasilania



Krótkie wprowadzenie



Hybrid Telecom Power System 48VDC 300A 40U Outdoor Telecom Cabinet to szafa zewnętrzna zapewniająca bezpieczne i niezawodne środowisko pracy dla miejsc komunikacji bezprzewodowej.

System integruje funkcje takie jak szafa zewnętrzna, urządzenia do kontroli temperatury oraz monitorowanie środowiska.

System zasilania i jednostka dystrybucji energii AC/DC mogą być zainstalowane zgodnie z wymaganiami użytkownika wewnątrz szafy.

Podczas gdy miejsce instalacji jest zarezerwowane dla sprzętu użytkownika i akumulatora zapasowego.



40U Standardowy 19calowy gabinet hybrydowy



Nasza standardowa, 19-calowa szafa zewnętrzna o wysokości 40 U wyposażona w funkcjonalność hybrydową, zintegrowaną zarówno z energią słoneczną, jak i systemami zasilania.

Takie szafki są zazwyczaj stosowane w środowiskach zewnętrznych wymagających stabilnego zasilania i potencjalnie narażonych na niestabilne lub przerwane zasilanie,takie jak stacje bazowe łączności i punkty transmisji danych w odległych obszarach.

Poprzez system energii słonecznej, szafa może zbierać energię słoneczną w ciągu dnia i przekształcać ją w energię elektryczną do magazynowania,przeznaczone do użytku w nocy lub w chmurne dni, gdy energia słoneczna nie może być bezpośrednio wykorzystana.

Tymczasem system zasilania służy jako zapasowe lub podstawowe źródło zasilania, zapewniając ciągłe i stabilne działanie urządzeń w kabinie.



40U Standardowy 19calowy gabinet hybrydowy



Lista konfiguracji
Wielkość zewnętrzna

800 mm ((W) x 940 mm ((D) x 2050 mm ((H)

(włączając wystawy regulacji temperatury)

Obszar objęty 800 mm ((W) x 700 mm ((D)
Wysokość podstawy 150 mm
Waga ≤ 130 kg (z wyłączeniem urządzeń i baterii)
Przestrzeń użytkownika 37U
Materiał

Ściana:1.2 mm blacha stalowa ocynkowana

Drzwi:1.5 mm blacha stalowa ocynkowana

Zamknij. Trzy punkty zamka antykradzieżowe, europejski standard i rdzeń, może zmienić lub dopasować kłódkę samodzielnie
Pozycja okablowania Do środka i na zewnątrz.
Otwory przewodowe 10xφ36



Stopień ochrony



IP55

Informacje dotyczące kontroli temperatury



Wyposażenie

Kompact

Tryb: wymiennik ciepła

Wydajność rozpraszania ciepła:200W/K Narysowane napięcie:48VDC

Moc znamionowa: 520 W





Kompact baterii

Tryb:Klimatyzator prądu stałego

Pojemność chłodzenia (L35/L35): 500 W

Nomienne napięcie: 48VDC

zużycie energii (L35/L35):160W



Lista akcesoriów:



Oświetlenie Światło DC-48VLED
Czujnik dymu 12VDC
Czujnik powodzi Kontakt na sucho

Temperatura i

czujnik wilgotności

12VDC
Kontrola dostępu Kontakt na sucho
Środowisko
Temperatura pracy 10°C do +45°C
Temperatura przechowywania 40°C do +75°C
Wilgotność operacyjna 5% do 95% (nie kondensujące)



Wysokość

0 do 4000 m (jeśli wysokość znajduje się w zakresie

w zakresie od 3000m do 4000m, maksymalny poziom pracy

Temperatura maleje o 1°C wraz z wzrostem wysokości

wzrost o 200 m)

Informacje o wewnętrznej półce



Wyposażenie

Kompact

Tryb stojacy: 19"przestrzeni zgodnie z IEC 60297-3

Głębokość: 400 mm

Wysokość:20U

Dostępna odległość przed 19":180mn





Kompact baterii

Tryb stołu:dwie grupy uchwytu baterii

Wysokość każdego uchwytu baterii:≥350 mm

Opcjonalnie:17U19" rack do baterii litowej



40U Standardowa 19calowa hybrydowa szafa elektryczna:



Jest to 19-calowa podstawa dla hybrydowego systemu zasilania, z kompaktową konstrukcją o wysokości 5U, aby zaspokoić krytyczne potrzeby zastosowań w zakresie światła włóknowego i transmisji mikrofalowej, urządzenia dostępowego, przełącznika.

Maksymalna moc układu wynosi 150A, z wejściem AC / wejściem DC / akumulatorem / obciążeniem MCB. Kable są dostępne z przodu z MCB i pręty.



Sprostownikkluczowe cechy:



·szeroki zakres napięcia wejściowego: od 85 do 290VAC dla prostownika i od 120 do 420VDC dla MPPT

·Prawnik, MPPT i sterownik są podłączalne na gorąco, łatwe i szybkie w obsłudze

·Wysoka wydajność do 96% przy niższych kosztach operacyjnych

·Wspiera interfejsy komunikacyjne Ethernet, SNMP, ModBus i RS485



Podział wkładów
  Klimatyzator D.C.
Tryb wejścia 220VAC jednofazowe 120VDC do 425VDC
Częstotliwość wejścia 45 do 65 Hz,wartość znamionowa:50Hz/60Hz /
Pojemność wejściowa 63A/2Px1 63A/2Px5
SPD 20kA/40kA,8/20μs
Rozdzielenie produkcji
  Sprostownik Moduł słoneczny
Napięcie wyjściowe -42 do 58VDC, wartość znamionowa:-53,5VDC -42 do -58VDC, wartość znamionowa: -54,5VDC
Rozbiórki baterii 125A/2P
Rozbiórki ładunkowe Wykorzystanie urządzeń do przechowywania danych osobowych
SPD prądu stałego 20kA/40kA,8/20μs
Moduł
  Moduł naprawczy Moduł słoneczny
Napięcie wejściowe

85 do 290VAC,

o mocy nominalnej 220VAC

120 do 420VDC o nominalnej temperaturze 340VDC
Efektywność > 96% > 96%
Moc nominalna 3000W ((176 do 290VAC) 3000W ((200 do 425VAC)



Temperatura pracy

-10°C do +75°C ((pełna moc wyjściowa poniżej 55°C) -10°C do +75°C (pełna moc wyjściowa poniżej 50°C)



Kontroler

Wprowadzenie sygnału 3Al ((2 temperatura baterii,1 temperatura otoczenia),2RS485,7 DI
Wyjście alarmu 6 kontakt suchy
Port komunikacyjny RS485, SNMP
Tryb wyświetlania LCD
System

Wymiar (WxDxH) 482x350,6×9U,≤30kg ((bez modułów)
Tryb chłodzenia Naturalne chłodzenie
Tryb konserwacji Utrzymanie przodu, zmiana klasy modułu wsparcia
Poziom ochrony IP20
Środowisko
Temperatura pracy -10°C do +50°C
Temperatura przechowywania -40°C do +75°C
Wilgotność operacyjna 5% do 95% (nie kondensacyjne)



Wysokość

0 do 4000m ((jeśli wysokość wynosi od 3000m do 4000m, maksymalna temperatura pracy zmniejsza się o 1°C wraz ze wzrostem wysokości o 200m)



* Dostępny jest zamówiony projekt.



Zdjęcia szafy:

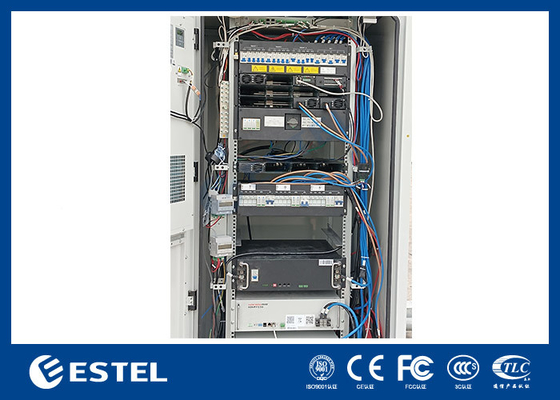

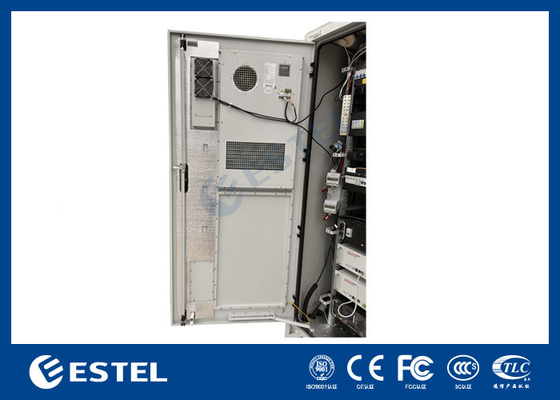

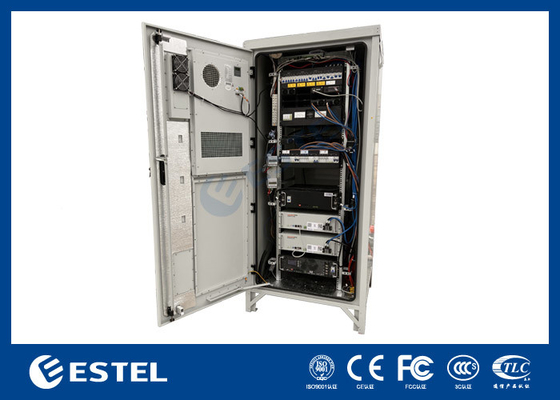

40U Standardowy 19calowy gabinet hybrydowy z energią słoneczną i systemem zasilania 0

40U Standardowy 19calowy gabinet hybrydowy z energią słoneczną i systemem zasilania 1

40U Standardowy 19calowy gabinet hybrydowy z energią słoneczną i systemem zasilania 2



Zdjęcia z naprawcy:

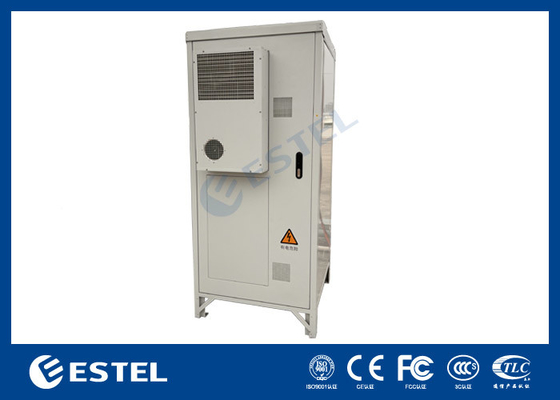

40U Standardowy 19calowy gabinet hybrydowy z energią słoneczną i systemem zasilania 3





Definicja własności intelektualnej



IP55/IP65

IP55= Charakterystyka obudowy:
Pełna ochrona przed pyłem, olejem i innymi materiałami nieżrzącymi
Pełna ochrona przed kontaktem z zamkniętym sprzętem
Ochrona przed wodą, aż do wody wyrzuconej przez dyszę do obudowy z dowolnego kierunku
Dostępne w montażu ściennym, stojącym na wolności, w kanale i na słupie telegraficznym
Dostępne są usługi logo, anodizowania lub grawerowania.



IP65= Charakterystyka obudowy:
Pełna ochrona przed pyłem, olejem i innymi materiałami nieżrzącymi
Pełna ochrona przed kontaktem z zamkniętym sprzętem
Ochrona przed wodą, aż do wody wyrzuconej przez dyszę do obudowy z dowolnego kierunku
Dostępne w montażu ściennym, stojącym na wolności, w kanale i na słupie telegraficznym
Dostępne są usługi logo, anodizowania lub grawerowania.
Wyrób na zamówienie z wycięciami, izolacją, zawiasami, zamkami lub zamkami





Charakterystyka szafy:



Cechy Opis











Charakterystyka modułu









Moduł słoneczny ma maksymalną funkcję śledzenia punktu zasilania.
Moduł naprawcy przyjmuje technologię aktywnej kompensacji współczynnika mocy, wartość współczynnika mocy wynosi do 0.99
Maksymalna wydajność modułu naprawcy wynosi ponad 93%
Maksymalna wydajność modułu słonecznego wynosi ponad 95%
Moduł słoneczny i moduł wyprostowujący mają wysoką gęstość mocy
Moduł słoneczny i moduł naprawcy stosują technologię niezniszczającej wymiany ciepłej, czyli plug-and-play. Wymiana modułu słonecznego i modułu naprawcy zajmuje mniej niż minutę
Moduł słoneczny i moduł wyprostowujący posiadają funkcję ochrony przed nad napięciem wyjściowym, w tym zabezpieczenie sprzętowe przed nad napięciem i oprogramowanie.A oprogramowanie ochrony przed nad napięciem ma dwa tryby do wyboru: pierwszy raz w trybie blokady nad napięciem, czwarty raz w trybie blokady nad napięciem
Zarządzanie baterią Doskonałe zarządzanie baterią: ochrona baterii, i funkcje takie jak automatyczne regulacje napięcia, ograniczanie prądu, obliczanie pojemności baterii,automatyczne wyrównanie/konwersja opłat płatniczychTest baterii online.
Komplementarne zarządzanie światłem i energią elektryczną Doskonała funkcja zarządzania uzupełniającą światło/prąd, która może osiągnąć priorytet zasilania energią słoneczną i zwiększyć wykorzystanie energii słonecznej
Statystyki mocy zużycie energii elektrycznej w trakcie obciążenia, energia wytwarzana przez energię słoneczną, energia wytwarzana przez sieć, energia wytwarzana przez DG, rozładowanie baterii, ładowanie baterii
Rejestr danych

90 dni zapisu danych historycznych, można je przesłać.

200 zapisów historii alarmu,

10 grup danych z badań baterii

Funkcja alarmowa Doskonała ochrona przed usterkami i funkcje alarmowe
Projektowanie sieci

Zapewnienie suchego kontaktu i innych portów komunikacyjnych dla elastyczności sieci;

Umożliwienie aktualizacji oprogramowania końcowego i bez nadzoru

Uczciwy interfejs operacyjny

LCD jest zaprojektowany pod kątem 15 stopni, co jest bardziej intuicyjne i wygodne dla użytkownika.

Zapytaj o parametry operacyjne, statystyki i historyczne alarmy systemu za pośrednictwem LCD.

Kontrola systemu ręcznie za pośrednictwem LCD

Ochrona przed błyskawicami Doskonała konstrukcja ochrony przed błyskawicami na stronach AC i DC
Projekt oszczędności energii System, oprócz funkcji oszczędności energii podczas snu modułu naprawcy, wspiera również i nadaje pierwszeństwo wykorzystaniu energii słonecznej do obciążenia, w pełni wykorzystuje energię słoneczną,osiągnięcie oszczędności energii i zmniejszenie emisji gazów cieplarnianych
Rodzaj zewnętrzny Poziom ochrony systemu wynosi do IP55, może być stosowany na zewnątrz.

System









Wszystkie urządzenia w systemie wspierają konserwację z przodu
System przyjmuje technologię uśpienia modułu prostownicy, podwójny kontaktor w stanie stacjonarnym, niskowysiłowy szunt i technologię regulowaną prędkością wentylatora i ma bardziej widoczną funkcję oszczędzania energii
Opcjonalny podgrzewacz AC sprawia, że system działa w niskich temperaturach niezawodnie
Kontrola zdalna Modem jest skonfigurowany z funkcją GPRS, która może realizować zdalne monitorowanie poprzez dostarczanie danych do serwera internetowego



Kabinet hybrydowy z energią słoneczną i zastosowaniem systemu energetycznego:



Nasz gabinet jest szeroko stosowany w przemyśle komunikacji zewnętrznej.itd..

Nadaje się do użytku na ulicach, na dachu budynków, na szczytach gór, w miejskich, wiejskich, mieszkalnych obszarach i innych obszarach.
