9U Duża pojemność wbudowany zasilacz Standardowy 19-calowy regał lub wbudowana szafa
1.9U Duża pojemność Wbudowane zasilanie
System naprawcy prądu stałego o wysokości 9U kompaktowa konstrukcja, aby sprostać krytyce
potrzeby zastosowań w zakresie transmisji światłowodowej i mikrofalowej, urządzenia dostępowego,
Maksymalna moc systemu wynosi 300 A, z dostosowanymi MCB AC / baterii / obciążenia.
Kable są z przodu dostępne z MCB i busbar
- Standardowa szerokość 19 cali, która ma zaletę szerokiego zastosowania
- 5U wysokość kompaktowy projekt, przestrzeń i koszt instalacji można zaoszczędzić
- Wykonywanie pracy z przodu i dostęp do kabli, wygodna i bezpieczna konserwacja
- Doskonałe zarządzanie baterią, wydłuża żywotność baterii oraz zapewnienie różnych portów komunikacyjnych, portu RS485, internetu, suchych kontaktów itp., co umożliwia elastyczne sieci i zdalne monitorowanie
- Sprostownik i sterownik są podłączalne na gorąco, łatwe i szybkie serwisowanie on-line
- Szeroki zakres napięcia wejściowego ((85-300Vac) sieć energetyczna jest dostosowalna
2.9U Zasilanie telekomunikacyjneParametry
| Model | ETP48300 | |
| System | Wymiar ((mm) | 482.6 ((W) x350.6 ((D) x9U ((H) |
| Waga | ≤ 50 kg ((bez modułu prostowniczego) | |
| Tryb chłodzenia | Wymuszone chłodzenie powietrzem | |
| Tryb instalacji | Instalacja na stojaku o wymiarze 19 cali lub wewnątrz szafy | |
| Poziom IP | IP20 | |
| Rozdzielenie AC | Napięcie wejściowe |
380VAC, trzyfazowa |
| Pojemność wejściowa | 2x63A/4P | |
| Częstotliwość wejścia | 45 ~ 65 Hz, znamionowe 50/60 Hz | |
| SPD prądu przemiennego | 20kA/30kA, 8/20μs | |
|
Rozdzielenie prądu stałego |
Napięcie wyjściowe | -42~-58VDC, wartość nominalna: -53.5VDC |
| Maksymalna pojemność | 18kW ((6x3000W moduł naprawcy) | |
| Z wyłączeniem: |
2x125A/1P |
|
| Przerywacze obciążenia |
Użytkownik 1: LLVD1: 1×125A/1P, 1×63A/1P, 1×16A/1P, 1×6A/1P; BLVD1: 1×63A/1P; Użytkownik 2: LLVD2: 1×63A/1P, 2×16A/1P, 1×6A/1P; BLVD2: 1×63A/1P; Użytkownik 3: LLVD3: 1×63A/1P, 2×16A/1P, 1×6A/1P; BLVD3: 1×63A/1P; Użytkownik 4: LLVD4: 1×63A/1P; BLVD4: 3×10A/1P; |
|
| SPD prądu stałego | 10kA/20kA, 8/20μs (zaprojektowane wewnątrz) | |
| Moduł naprawczy | Napięcie wejściowe | 85VAC-300VAC, wartość nominalna: 220VAC |
| Efektywność | ≥96% | |
| Moc nominalna | 3000W ((176 ∼300VAC) | |
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) | |
| Tryb chłodzenia | Chłodzenie przymusowe z wentylatorem | |
| Kontroler | Wprowadzenie sygnału | 3 AI ((2 temperatury baterii, 1 temperatury otoczenia), 7 DI ((SPD, 6 wspólnych DI) |
| Wyjście alarmowe | 6 kontakt suchy | |
| Port łączności | RS485/LAN Ethernet/SNMP | |
| Tryb wyświetlania | LCD | |
|
Środowisko |
Temperatura pracy |
-40°C~+65°C |
| Temperatura przechowywania | -40°C~+70°C | |
| wilgotność operacyjna | 5% ~ 95% (nie kondensujące) | |
| Wysokość | 0~3000m ((Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1°C wraz ze wzrostem wysokości o 200m.) | |
3. ESTELZasilanie telekomunikacyjne 48v
Sprostownik przekształca prąd przemienny w prąd stały i zapewnia energię niezbędną do ładowania akumulatorów.Sprostowarki ESTEL, w połączeniu z zaawansowanymi funkcjami kontroli i monitorowania, przyczyniają się do zmniejszenia zarówno kapitału, jak i wydatków operacyjnych.Nasze wyprostowarki mają doskonałą gęstość mocy, spełniając jednocześnie wymagania dotyczące miejsca i wagiPozostawiają one dużo miejsca dla innych urządzeń i pozwalają zaoszczędzić koszty pakowania i transportu.ich wysoka wydajność obniża całkowite zużycie energii i zmniejsza ślad węglowy.
Sprostowarki ESTEL są łatwe do zainstalowania, ponieważ ich złącza znajdują się z tyłu i można je podłączyć na gorąco.Ogólnie rzecz biorąc, wyprostowania obejmują szeroki zakres napięcia wejściowego AC, ochronę przed nad napięciem prądu przemiennego oraz opcjonalną ochronę przed utratą neutralności, co czyni to rozwiązanie bardzo niezawodnym nawet w regionach z problemami z siecią komunalną prądu przemiennego.
4. Zdjęcia produktów

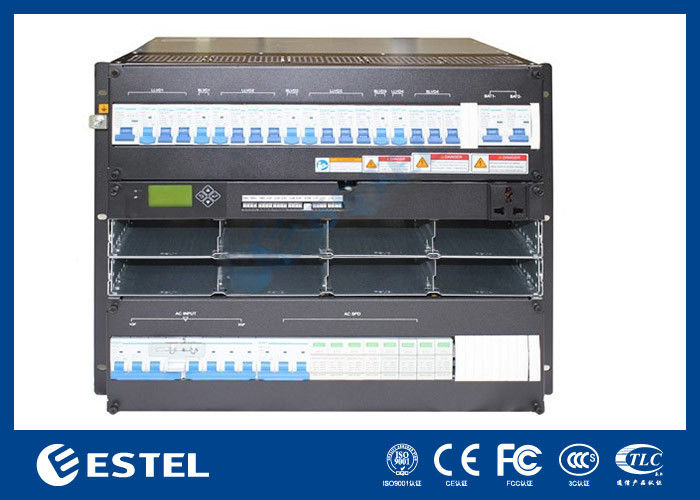

Obrazy zamontowane na regałach do odniesienia:
5Kontroler-MC2600 (modul monitorowania)
Panel przedni MC2600
(1) port LAN (2) port RS485 (3) wskaźnik biegu (4) wskaźnik alarmu
(5) Główny wskaźnik alarmu (6) Ręcznik (7) Przyciski
Tabela opisująca przycisk sterownika
| Przycisk | Opis | |
| ESC |
Wraca do poprzedniego menu bez zapisywania ustawień. |
Nacisnąć przycisk ESC i ENT na w tym samym czasie w krótkim okresie Czas może ponownie uruchomić sterownik. |
|
Lekarz.
|
Ø Wchodzi do menu głównego z trybu gotowego ekran. Ø Wprowadza podmenu z menu głównego. Ø Zapisuje ustawienia menu. |
|
| W górę |
Przejście do poprzedniego menu lub ustawienie wartości parametrów. Podczas ustawiania wartości parametrów, można przytrzymać przycisk, aby szybko dostosować wartości. |
Jeżeli wartość parametru jest ustawiona przez wielokrotne rodzaje strun, wciśnięte do góry lub przycisk do zmiany każdej wartości. Po ustawieniu wartości, naciśnij Przycisk potwierdzenia do przesuwania kursora automatycznie. |
| DN. |
Przesyła do następnego menu lub ustala wartości parametrów. Przy ustawianiu wartości parametrów można przytrzymać przycisk, aby szybko dostosować wartości. |
|
Opis wskaźnika na panelu sterownika jest pokazany w tabeli poniżej
| Rodzaj | Kolor | Państwo | Instrukcje |
| Wskaźnik biegu | Zielona | Błyskawicze | Kontroler działa prawidłowo |
| Wyłącz. | Kontroler jest uszkodzony lub nie ma wejścia DC | ||
| Niewielki alarm | Żółty | Zazwyczaj włączony | Kontroler wygeneruje niewielki alarm |
| Wyłącz. | Kontroler nie generuje żadnych drobnych alarmów | ||
| Główny alarm | Czerwony | Zazwyczaj włączony | Kontroler wywołuje poważny alarm. |
| Wyłącz. | Kontroler nie wywołuje żadnych poważnych alarmów |
Kontroler zapewnia dwa porty łączności
Definicja portu komunikacyjnego RS485 jest przedstawiona w poniższej tabeli
| Numer PIN. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nazwa sygnału | RS485+ | - | RS485- | - | - | - | - | - |
Definicja interfejsu portu LAN Ethernet jest przedstawiona w tabeli
| Numer PIN. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nazwa sygnału | TX+ | TX- | RX+ | - | - | RX- | - | - |
6. Instalacja podwozia
Zainstaluj podstawkę na 19 cali, jak pokazano na rysunku poniżej.
Ø Krok 1, Wyjąć wtyczkę z opakowania.
Ø Krok 2, Wciśnij wtyczkę do 19 cali
Ø Krok 3,Ustawić śrubę stałą (jeśli otwór montażowy uszu ramy wtykowej nie odpowiada położeniu pływającego orzecha ramy,
musi być dostosowana do rzeczywistej instalacji).
Zainstalowanie modulu słonecznego
Ø Krok 1, Wyjmij moduł z opakowania.
Ø Krok 2, Trzymaj uchwyt modułu na przednim panelu i wkładaj moduł na gniazdo.
Ø Krok 3, Powoli popchnij moduł do przedniego panelu modułu i spłukaj mocą
Panel dystrybucyjny.
Ø Krok 4, Przytrzymaj śrubę mocującą na panelu modułu tak, aby moduł nie oderwał się.
-
28U Zintegrowana kabina zasilania zewnętrznego z układem naprawczym UPS
