Dostosowany system zasilania przemysłowego wielofunkcyjnego 300A ET48300-004
Szczegóły Produktu
System zasilania przemysłowego 5U
,System zasilania ET48300-004
,ET48300-004
ZindywidualizowaneWielofunkcyjneWykorzystanie 300ASystem zasilania przemysłowegoET48300-004
1. ET48300-004Szybkie szczegóły:
ET48300-004składa się z dwóch modułów:
Moduł sprostowania (MR483000MG1) *6
Moduły fotowoltaiczne
Odłączacze baterii: 2 × 125A / 1P
Przerywacze obciążenia
LLVD:32A/1P×2+40A/1P×2+63A/1P×3
BLVD:6A/1P×2+10A/1P×2+16A/1P×2
| Miejsce pochodzenia: Shenzhen, Chiny (kontynent) | Napięcie wejściowe: AC220V lub DC48V |
| Nazwa marki: ESTEL | Napięcie wyjściowe: AC220V lub DC48V |
| Numer modelu: ET48300-004 | Moc wyjściowa modułu sprostowania: 18 kW |
| Nazwa produktu: Elektrownie przemysłowe | Częstotliwość wejścia 45~65Hz |
| Certyfikacja: ISO9001, CE, 3C, FCC, TLC | Maksymalny prąd wyjściowy modułu sprostowania: 50A |
| Zastosowanie: Urządzenia przemysłowe | Współczynnik mocy: >0.99 |
2. ET48300-004Opis konfiguracji systemu

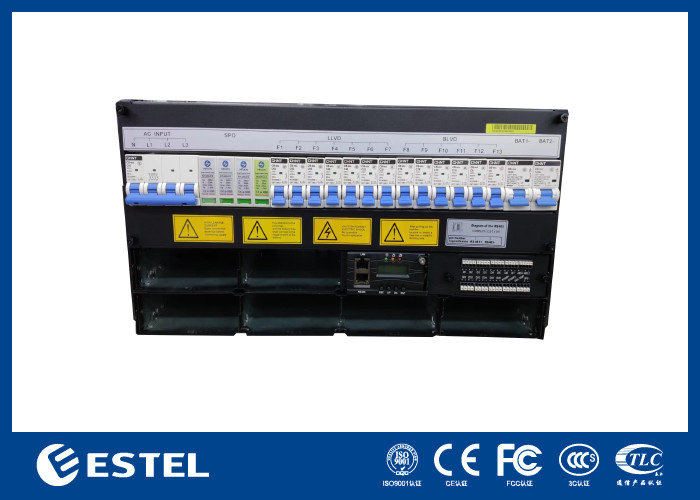

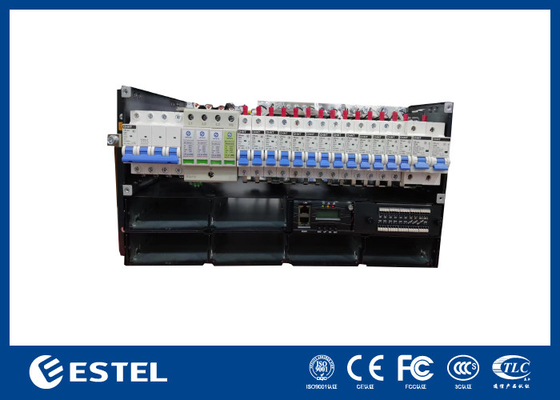

ET48300-004zasilacz podstawowy, konstrukcja kompaktowa o wysokości 5U
Krytyczne potrzeby zastosowań światłowodowych i transmisji mikrofalowej, dostęp
Maksymalna moc systemu wynosi 18 kW, z prądem przemiennym/baterią/obciążeniem
Kable są z przodu z MCB i paskiem.
l Standardowa szerokość 19 cali, która ma zaletę szerokiego zastosowania
l 5U wysokość kompaktowy projekt, przestrzeń i koszt instalacji można zaoszczędzić
l Działanie z przodu i dostęp do kabli, ładna i bezpieczna konserwacja
I doskonałe zarządzanie baterią, wydłuża żywotność baterii
różne porty komunikacyjne, porty RS485, porty internetowe, suchy kontakt itp.
umożliwiające elastyczne tworzenie sieci i zdalne monitorowanie
l Sprostownik i sterownik są podłączalne na gorąco, łatwe i szybkie włączanie
utrzymanie
l szeroki zakres napięcia wejściowego ((85-300Vac) sieć energetyczna jest dostosowalna
3. ET48-60KWskłada się z jednostki dystrybucyjnej, modułu naprawcy, modułu konwersji, modułu monitorowania; konfiguracja jest opcjonalna, zgodnie z poniższą tabelą:
| Konfiguracja | Moduł wyprostowujący | Uwaga |
| Standardowy | GB 4943 | Szczegółowe informacje można znaleźć w specyfikacji modułów. |
| Standardowy | IEC/EN 62368-1 | |
| Standardowy | EN 55032 klasa A,GR1089 wydanie 4,R3-10, R3-11, R3-12 klasa B certyfikowany przez Amerykę Północną | |
| Standardowy | EN300386, klasa |
4Warunki płatności i wysyłki:
| Minimalna ilość zamówienia: | 1 zestaw |
| Cena: | negocjacje |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union |
| Zdolność dostawcza: | 20, 000 zestawów miesięcznie |
| Czas dostawy: | 7-10 dni roboczych |
| Szczegóły dotyczące opakowania: | karton/krata drewniana |
5Dwie metody działania:
(1) Wejście prądu przemiennego: Po włączeniu prądu przemiennego uruchamia się moduł naprawcy, wyjście -48Vdc, jednocześnie ładuje się baterię i zasila się moduł konwersji, wyjście modułu konwersji 220Vac.
W normalnych warunkach parametry modułu prostowniczego i jednostki dystrybucyjnej są kontrolowane przez moduł monitorowania, działający zgodnie z ustawionymi wcześniej parametrami lub poleceniami użytkownika.W przypadku awarii sieci AC, akumulator będzie zasilanie do systemu, i kontynuować wyjście - 48 VDC i 220 vac, z rozładowania akumulatora, napięcie akumulatora zaczyna spadać, gdy napięcie jest poniżej 43.2 V + / - 0.5 V, moduł monitorowania wysyła sygnał o niskim napięciu akumulatora i bezpośrednio zamyka wyjście obciążenia, a następnie system zasilania przestaje działać.system znów będzie działał normalnie. (Wszystkie powyższe dane monitorowania są domyślnymi wartościami systemu i mogą być zresetowane przez użytkownika)
(2) wejście -48V: bez prądu przemiennego lub bez podłączenia prądu przemiennego, dostęp do zewnętrznego zasilania -48V do portu obciążenia -48V, moduł monitorowania uruchomienia i konwersji, wyjście 220Vac.
Funkcja kompensacji temperatury jest włączona domyślnie, która w razie potrzeby może być aktywowana lub wyłączana przez polecenie użytkownika.moc wyjściowa z zasilania zostanie zmniejszona liniowo (@65°C, moc wyjściowa wynosi 1300 W).
6Moduł.Specyfikacje
Wymiar modułu sprostowania następujący:
| Środowisko | |||||
| Parametry | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga |
| Zakres temperatury pracy | - 5 | 25 | +55 | °C | |
| Temperatura przechowywania | -40 | +70 | °C | ||
| Względna wilgotność | 5 | 95 | % | Długotrwałe działanie, brak kondensacji | |
| Ciśnienie atmosferyczne | 70 | 106 | KPa | ||
| Wysokość | 0 | 3000 | m | ||
| Chłodzenie | Wymusowe chłodzenie, z przodu i z tyłu; wentylator znajduje się w przednim panelu, z kontrolowaną temperaturą. | ||||
| Poziom odporności na wodę i kurz |
Zasilanie musi działać prawidłowo w następujących warunkach: Gęstość pyłu o średnicy przekraczającej 55μm≤3*104 granulki/m3. Granulki pyłu nie są przewodzące, nie są elektromagnetyczne, nie są korozyjne i nie mają funkcji wodoodpornej. |
||||
7. Wniosek
(1) Dostęp do integracji
(2) System dystrybucji i rozszerzania w pomieszczeniach
(3) Stacja komórkowa i system rozszerzenia zasięgu
(4) WLAN
(5) Stacja naziemna komunikacji satelitarnej i stacja komunikacji mikrofalowej
(6) Słabe pomieszczenie dystrybucji prądu
(7) Inne systemy zasilania stałego AC/DC
8.Cechy
(1) Dwa wyjścia: 48Vdc, 220Vac
(2) Dwa wejścia: -48Vdc, 220Vac
(3) Wdrożenie technologii rekompensaty czynnika mocy aktywnej, współczynnik mocy > 0.99
(4) Szeroki zakres pracy napięcia wejściowego AC: 90~280Vac
(5) Szeroki zakres temperatury roboczej: - 5°C do + 55°C
(6) Przeprowadzona technologia przełącznika,
(7) Doskonałe zarządzanie baterią wydłuża żywotność baterii: zarządzanie ładowaniem/rozładowaniem, kompensacja temperatury baterii, ochrona przed niskim napięciem.
(8) Wymiana na gorąco
(9) Ochrona przed nad napięciem wejściowym/poniższym
(10) Ochrona przed nad napięciem wyjściowym, ochrona przed prądem wyjściowym, ochrona przed zwarciem wyjściowym
(11) Wbudowane / mocowane na ścianie
(12) Interfejs komunikacji RS485, RS232
9Opakowanie i wysyłka
10Nasz agent dostaw.
Towary mogą być wysyłane drogą morską, lotniczą, kurierską, lądową, kolejową itp.
Oprócz następnego agenta dostawczego, możemy również szukać agenta dostawczego z najlepszą ceną w Chinach, jeśli potrzebujesz, abyśmy zrobili to dla Ciebie.
11. Często zadawane pytania
P1: Czy jest pan producentem?
A: Tak, jesteśmy doświadczonym producentem z własnymi liniami projektowania i produkcji.
P2: Czy macie jakieś ograniczenia MOQ dla szaf zewnętrznych?
A: Niski MOQ, dostępny jest 1 sztuk do sprawdzenia próbek.
P3: Czy mogę dostać zamówienie na próbki?
A: Tak, chcielibyśmy uzyskać zamówienie na próbkę do testowania naszej jakości, koszt próbki jest opłacany przez klienta.
Q4: Czy jesteś w stanie dostosować przedmioty z projektem lub logo?
O: Tak, OEM i ODM są dostępne.
P5: Jak wysyłasz towary i jak długo to potrwa?
Odp.: Zwykle wysyłamy to drogą morską lub lotniczą, co zazwyczaj zajmuje około 10-50 dni w zależności od miejsca przeznaczenia.
P6: Jak długo trwa gwarancja produktu?
O: Wszystkie nasze produkty gwarantujemy 12 miesięcy.
-
