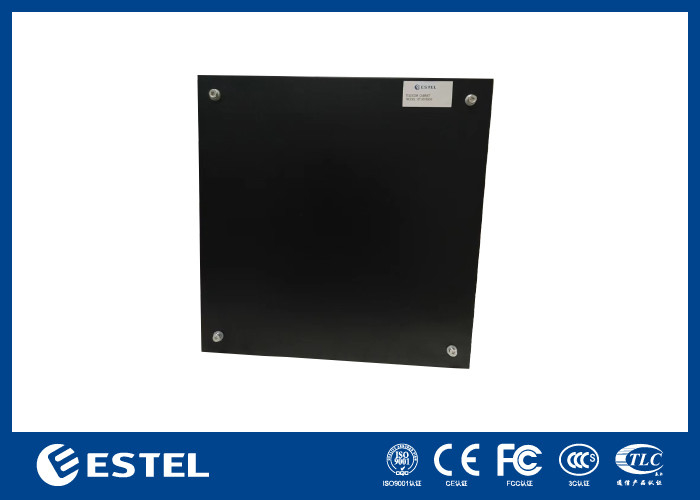

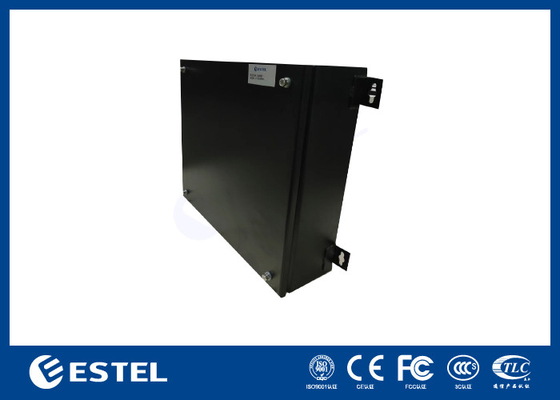

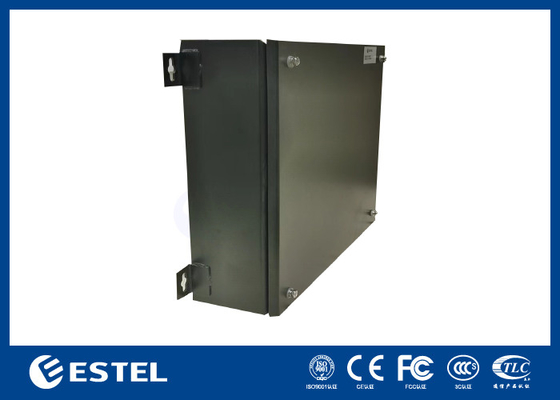

1 drzwi wejściowe Telekom Gabinet zewnętrzny Galwanizowany Stalowy
Szczegóły Produktu
Telekomunikacja Zewnętrzna szafa ścienna
,Jeden przednie drzwi Telekom zewnętrzne szafy
,Wyposażony w ścianę gabinet telekomunikacyjny na zewnątrz
Z galwanizowanej stali zewnętrzna szafa ścienna zewnętrzna szafa telekomunikacyjna
1.Zamontowany na ścianie gabinetWprowadzenie
Szafka zewnętrzna jest szeroko stosowana w zakładach telekomunikacyjnych ̇ sieci telekomunikacyjnych mobilnych, małych schroniskach zewnętrznych, szafkach sterujących elektrycznością kolejową, policji elektronicznej, stacjach bazowych komunikacji,stacje wykrywania powietrza na zewnątrz, szafki sterowania słonecznego, itp.
2- Kabinet.Cechy
Kompaktny i lekki projekt z jedną ścianą
Najwyższa ochrona przed korozją
Zawiera zintegrowany dach
Grubość płyty: 2,0 mm
z izolacją termiczną, powłoką poliestrową z ochroną UV
PUR nieporowaty uszczelnienie odpowiednie do ekstremalnych temperatur
Całkowicie spawana konstrukcja, dostarczana w całości, bez konieczności montażu
Wykończenie powierzchniowe: odtłuszczanie, odtłuszczanie, mycie fosforem, czyszczenie i powłoka
3Instrukcje gabinetu
Ta szafa o wysokości 500 mm, szerokości 500 mm i głębokości 150 mm stanowi odpowiednie rozwiązanie dla projektów o wysokich wymaganiach dotyczących stabilnego klimatu w półce.Są specjalnie zaprojektowane do montażu na kolumnie.
4.Optywne akcesoria:
● Jednostka dystrybucyjna energii: może spełniać wymagania systemu zasilania, prawidłowego działania i utrzymania urządzeń
●Senzory: mogą monitorować temperaturę wewnętrzną, wilgotność, ogień/ dym, stan otwarcia drzwi.
● Światło: jednoczęściowe światło LED jest przeznaczone do oświetlenia wewnątrz i mocowane na górnej osłonie.
● Wnętrze silnego regału wyposażonego w urządzenia telekomunikacyjne, źródło zasilania, urządzenie do regulacji temperatury i inne wyposażenie.
● cyfrowy wyświetlacz temperatury, alarmu temperatury, parametrów temperatury wewnątrz i na zewnątrz oraz wszelkiego rodzaju inne informacje o alarmie itp.
5- Szafka T.Parametry techniczne
| Konfiguracja | Pozycja | Parametry techniczne |
| Szafki | Model | ET501550W |
| Poziom ochrony | IP66 | |
| Wymiar zewnętrzny | H500mm × W500mm × D150mm | |
| Wymiar wewnętrzny | jeden przedział z tablicą mocowaną | |
| Materiał | grubość płyty: 2,0 mm | |
| Izolacja | Opcjonalnie | |
| Powierzchnia | Powierzchnia poliestrowa w proszku | |
| Kolor | Czarne | |
| Drzwi | Jedno wejście.mocowanie czterema śrubami M8 | |
| Zębaty | Wnętrze zawiasu | |
| Opcje instalacji | Zestaw ścienny | |
| Routing kablowy | Kabel wchodzący i wychodzący z dolnej części szafy | |
| Chłodzenie | Klimatyzator prądu stałego | Opcjonalnie |
Podział energiiJednostka | Wprowadzenie AC:1×2P/63A AC SPD:SPD40/60KA Wyjście AC:5×1P/16A Wynik prądu stałego:1×1P/32A,2×1P/16A,2×1P/6A | |
| Czujniki (nieobowiązkowe) | 2 sztuk × czujnik drzwi, 1 sztuk × czujnik temperatury i wilgotności | |
| Pozostałe (nieobowiązkowe) | Lampa LED o napięciu 48 VDC do oświetlenia. | |
| Środowisko | Temperatura pracy | -40°C ~+55°C (+ Promieniowanie słoneczne) |
| Temperatura przechowywania | -40°C~+70°C | |
| Wilgotność robocza | 5%~95% (bez kondensacji) | |
| Wysokość robocza | 0~4000 metrów | |
6Wprowadzenie do gabinetu
- Struktura gabinetu
Szafka zawiera jedno wejście.
- Drzwi i zamki szafki
Szafka zawiera jedno drzwi wejściowe. Drzwi szafy wykorzystują wbudowaną strukturę.
7.Cechy
- Szafa jest odporna na kurz, słońce i deszcz, która jest stosowana w środowisku zewnętrznym.
- Wszystkie kable, uszczelniacze i izolacje termiczne używane w szafie są wykonane z materiałów opalanych.
8.TechniczneSwątróbki
(1) Stosowne warunki środowiska:
Temperatura pracy: -40°C ~ + 55°C
Temperatura przechowywania: -50 °C ~ + 70 °C
Temperatura transportu: -50 °C ~ + 70 °C
Względna wilgotność (RH): 5%~99%
Ciśnienie powietrza: 62kPa ~ 101kPa (podobne do 0m ~ 5000m wysokości)
- Materiał: stali ocynkowanej dobrej jakości
- Obsługa powierzchniowa: odtłuszczanie, odkurzanie, fosforanowanie odporne na rdzeń (lub ocynkowanie), powłoka proszkowa.
- Podnośnik obciążenia szafy: ≥ 600 kg
- Ochrona przed wejściem: IP66
- Odporność na płomień: spełnia wymagania badania GB5169.7 A
- Oporność izolacyjna: odporność izolacyjna między urządzeniami uziemieniowymi a częściami nadwozia szafy nie jest niższa niż 2×104M/500V ((DC).
- Napęd oporowy: napięcie oporowe pomiędzy urządzeniami uziemieniowymi a częściami nadwozia szafy nie jest niższe niż 3000V ((DC) /min.
Wytrzymałość mechaniczna: każda powierzchnia może wytrzymać ciśnienie pionowe > 980 N; po otwarciu drzwi jej zewnętrzny koniec może wytrzymać ciśnienie pionowe > 200 N.
9.Diagram wymiarów
-
