20U 1,2 m wysokości podłogowa wyposażenie zewnętrzne 19 cali
Szczegóły Produktu
20U podłogowo zamontowane obudowy zewnętrzne
,Oświetlenie stołowe z stali ocynkowanej o długości 19 cali
,PEF izolacja 19 cali szafki
20U 1,2 m wysokości podłogowaNa zewnątrzObudowa19 caliSzafka wyposażenia
1.20U kabina telekomunikacyjna
● Ciężkie budowle na zewnątrz
● 20 stojaków (RU), standardowa szyba 19
● Dostęp z przodu (opcjonalny)
● Trójpunktowy układ zamykania przeciw kradzieży, podtrzymywanie kłódki
● Powłoka na zewnątrz, antykorozyjna
● Standardowy kolor: szary, RAL7035.
● Wjazd kabli na dnie szafy
● Włączyć pręt uziemieniowy
● Załóż zatyczkę
● Opcjonalne rozwiązania chłodzące: wentylator, klimatyzator, wymiennik ciepła
2.Kabinet IP Grade
- Ochrona przed wtargnięciem jest IP55, możemy zapewnić szafę IP65 w oparciu o rzeczywiste wymagania klienta.
- Wykonane z ciężkiego galwanizowanego materiału.
- drzwi przednie i tylne używają standardowego trzypunktowego zamka antykradzieżowego. zamek drzwiowy tworzy górną, środkową i dolną trzypunktową strukturę zamkową.efekt blokowania jest bezpieczny i niezawodny.
- Standardowe 19 cali.
- Drzwi zabezpieczone systemem zamykania stalowego z martwym zamkiem (PADLOCK wsparcia)
- Jest zainstalowany w systemie podstawy korzenia lub kolumny nadziemnej poprzez "bezpośrednie zakopanie"
- Wjazd kabli jest standardowy z wejściem bocznym lub dachowym na żądanie.
3Instrukcje gabinetu
Dla tych, którzy potrzebują więcej niż tylko standardowej szafki, ta seria może również zaoferować naprawdę bezpieczne rozwiązanie dostosowane z wielu dostępnych opcji,zapewnienie klimatyzowanego środowiska dla wszelkich urządzeń elektronicznych, paneli obciążeniowych i rozwiązań wprowadzania kabli.Zapewnia bezpieczne środowisko kontrolowane klimatem dla każdego sprzętu elektronicznego.
Ta szafa ma 1200 mm wysokości, 600 mm szerokości i 600 mm głębokości.
- Zgodność ze standardem Tabela
| Standardowy | Opis |
| GB/T 17626.7-1998 | Kompatybilność elektromagnetyczna |
| GB4706.1 | Bezpieczeństwo urządzeń gospodarstwa domowego i urządzeń elektrycznych o podobnym zastosowaniu. |
| GB4798.1 | Warunki środowiskowe występujące w aplikacji dla produktów elektrycznych i elektronicznych - przechowywanie |
| GB4798.2 | Warunki środowiskowe występujące w aplikacji dla produktów elektrycznych i elektronicznych - transport |
| GB4798.3 | Warunki środowiskowe występujące w aplikacji dla produktów elektrycznych i elektronicznych - wykorzystanie |
- SzafkiTParametry techniczne
| Konfiguracja | Pozycja | Parametry techniczne |
| Szafki | Model | ET6060120-EQ |
| Poziom ochrony | IP55 | |
| Wymiar zewnętrzny | H1200mm × W600mm × D600mm | |
| Wymiar wewnętrzny | 19 cali, 20 U | |
| Materiał |
Ocieplona stal, grubość 1,2 mm, pojedyncza ściana. Grubość części łożysk: 2,0 mm |
|
| Izolacja | PEF | |
| Powierzchnia | Ppowłoka oleisterowa | |
| Kolor | RAL7035 | |
| Zamknij. | Trzypunktowy układ zamykania przeciwkradzieży | |
| Zębaty | Wnętrze zawiasu | |
| Opcje instalacji | Wyroby z włókien sztucznych | |
| Routing kablowy | Kabel wchodzący i wychodzący z dolnej części szafy | |
| Utrzymanie | Jedno drzwi wejściowe, jedno tylne | |
| Chłodzenie |
Klimatyzator klimatyzator |
500W 220VAC 50Hz, zainstalować na wejściu. |
| Pozostałe | Lampa LED | |
| Przełącznik straży wejściowej | ||
| Środowisko | Temperatura pracy | -40°C~+55°C (+ Promieniowanie słoneczne) |
| Temperatura przechowywania | -40°C~+70°C | |
| Wilgotność robocza | 5%~95% (bez kondensacji) | |
| Wysokość robocza | 0~4000 metrów | |

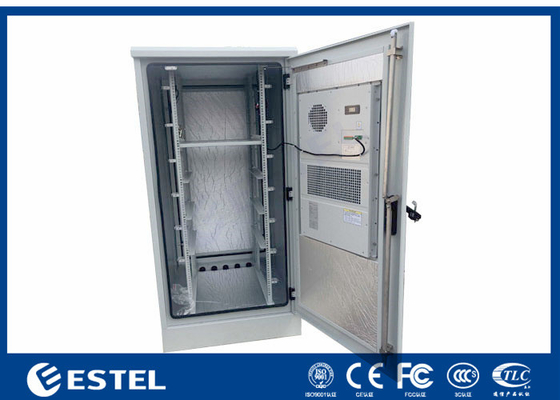

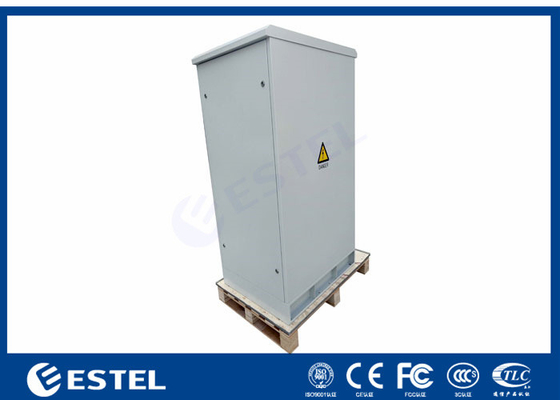

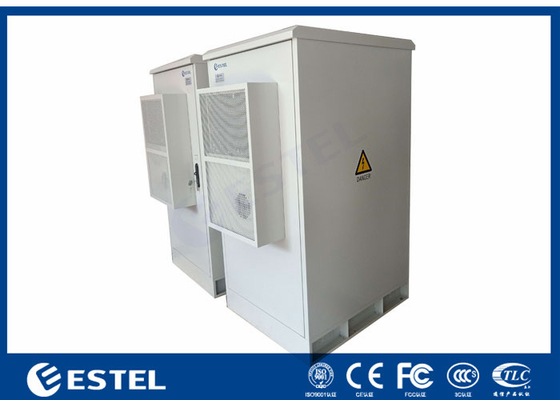

- SzafkiZdjęcia
Artykuł danych o klimatyzatorze:
1) Wprowadzenie produktu
2) Klimatyzator jest jednym z rodzajów produktów chłodniczych samodzielnie opracowanych dla szaf. Jest stosowany w miejscu, w którym wewnętrzne ciepło szafy jest bardzo duże,wewnętrzny sprzęt elektroniczny jest wrażliwy na temperaturę otoczenia i powinien być całkowicie odizolowany wewnętrznie i zewnętrznie;Ten produkt ma wiele funkcji, wysoką niezawodność i ma cechę, że może rozpocząć pracę bez skomplikowanego debugowania po uruchomieniu.
3) wentylator w ścieżce powietrza cyklu wewnętrznego pochłania gorące powietrze z górnej strony, aby dokonać wymiany ciepła powietrza przez płetwy parownicze i wysyła chłodzone powietrze z dolnej strony klimatyzatora.powietrze w szafie może cyklować, aby osiągnąć cel obniżenia temperaturyTymczasem wentylator w zewnętrznej ścieżce powietrza cyklu wchłania zewnętrzne zimne powietrze z boku, a wypuszcza gorące powietrze z boku po wymianie ciepła.
4)
5) Parametry technologiczne klimatyzatora
6) Schemat instalacji
8.Różne systemy chłodzeniana twój wybór
- System chłodzenia wentylacji naturalnej
- System chłodzenia klimatyzatora DC/AC
- System chłodzenia wymiennika ciepła
- System chłodzenia wentylatorem
- System chłodzenia TEC
P 9. Opakowanie i wysyłka
Pakiet szafki wykorzystuje wolną od fumigacji drewnianą obudowę, która nadaje się do eksportu.
-
