IP55 32U 19-calowa szafa rack Zewnętrzna szafa telekomunikacyjna z PDU i czujnikami
Szczegóły Produktu
Zewnętrzna kabina telekomunikacyjna
,dostosowana zewnętrzna szafka telekomunikacyjna
,szafka telekomunikacyjna z czujnikami
32UZewnętrzna 19-calowa kabina typu RackSzafa telekomunikacyjna z PDU
Szafa telekomunikacyjna 1,32UWstęp
Szafka zewnętrzna jest szeroko stosowana w mobilnych lokalizacjach telekomunikacyjnych operatorów telekomunikacyjnych, małych schronach zewnętrznych, szafach sterowniczych kolejowych, policji elektronicznej, stacjach bazowych komunikacji, stacjach wykrywania powietrza na zewnątrz, szafach kontroli słonecznej itp.
2. SzafkaCechy
-Ochrona przed wnikaniem to IP55, możemy zapewnić szafę IP65 na podstawie rzeczywistego klienta.
-Wykonane z grubego ocynkowanego materiału.
-Drzwi wejściowe wyposażone w standardowy trzypunktowy zamek antywłamaniowy.Zamek drzwi tworzy górną, środkową i dolną trzypunktową konstrukcję ryglującą.W przypadku szafki o dużej powierzchni efekt blokowania jest bezpieczny i niezawodny.
-Standardowe 19-calowe słupki montażowe.
-Drzwi zabezpieczone stalowym zamkiem systemu Dead Lock (wspornik KŁÓDKI)
-Instaluje się go w korzeniu gruntu lub nad ziemią w systemie podstawy kolumny przez „bezpośrednie zakopanie”
- Wejście kablowe jest standardowo przez podstawę, a na życzenie dostępne jest wejście boczne lub dachowe.
3. Instrukcje gabinetu
Dla tych, którzy potrzebują czegoś więcej niż tylko standardowej szafy, ta seria może również zaoferować naprawdę bezpieczne rozwiązanie dostosowane do indywidualnych potrzeb z wieloma dostępnymi opcjami, zapewniając kontrolowane środowisko dla dowolnego sprzętu elektronicznego, elektrycznych paneli obciążeniowych i rozwiązań do wprowadzania kabli.Zapewnia bezpieczne, klimatyzowane środowisko dla każdego sprzętu elektronicznego.
Ta szafa bateryjna ma wysokość 1750 mm, szerokość 750 mm i głębokość 750 mm.Ta szafa to najlepszy wybór w przypadku wymagań dotyczących regałów zewnętrznych.
- Tabela 1 Zgodność ze standardami
| Standard | Opis |
| GB/T 17626.7-1998 | Zgodność elektromagnetyczna |
| GB4706.1 | Bezpieczeństwo urządzeń gospodarstwa domowego i urządzeń elektrycznych o podobnym przeznaczeniu. |
| GB4798.1 | Warunki środowiskowe występujące w zastosowaniach wyrobów elektrycznych i elektronicznych - magazynowanie |
| GB4798.2 | Warunki środowiskowe występujące w zastosowaniach wyrobów elektrycznych i elektronicznych - transport |
| GB4798.3 | Warunki środowiskowe występujące w zastosowaniach wyrobów elektrycznych i elektronicznych - użytkowanie |
5. SzafkaTParametry techniczne
| Konfiguracja | Przedmiot | Parametr techniczny | |
| Gabinet | Model | ET7575175-EQ | |
| Poziom ochrony | IP55 | ||
| Wymiar zewnętrzny | H1750mm × W750mm × D750mm (można dostosować) | ||
| Wymiar wewnętrzny | Szyna 19 cali, 32U | ||
| Materiał | Stal ocynkowana, grubość 1,2 mm, pojedyncza ściana.Grubość części łożyska: 2,0 mm | ||
| Izolacja | PEF (opcjonalnie) | ||
| Powłoka | Poliestrowa powłoka proszkowa | ||
| Kolor | RAL7035 | ||
| Zamek | Zabezpieczenie przed kradzieżą trzypunktowe | ||
| Zawias | Zawias wewnętrzny | ||
| Opcje instalacji | Montowane na podłodze | ||
| Prowadzenie kabli | Wejście i wyjście kabla od spodu szafy | ||
| Konserwacja | Jedne drzwi wejściowe, konserwacja z przodu | ||
| Chłodzenie | Opcje | Klimatyzator AC | Wentylator |
| Wydajność chłodnicza | 1500 W | 180CFM | |
| Napięcie wejściowe | 220 V AC 50 Hz | 48 V DC | |
| Komunikacja | RS485 | / | |
| Kontroler temperatury | Regulator temperatury wentylatora 48V | ||
| Jednostka dystrybucji zasilania | Odporność na wyładowania atmosferyczne klasy B | ||
| Wejście AC | 63A/2 P × 1 (opcjonalnie) | ||
| Wyjście AC | 16A/1P×4 (opcjonalnie) | ||
| Wyjście prądu stałego | 16A/1P×4.(opcjonalny) | ||
| Czujniki | 1x czujnik dymu, 1x czujnik wody, 1 x czujnik temperatury i wilgotności, 1 x czujnik drzwi, 1 x czujnik wibracji. |
||
| Inni | Lampa LED 48VDC do oświetlenia | ||
| Środowisko | Temperatura pracy | -40℃ ~+55℃ (+promieniowanie słoneczne) | |
| Temperatura przechowywania | -40℃~+70℃ | ||
| Wilgotność robocza | 5% ~ 95% (bez kondensacji) | ||
| Wysokość robocza | 0 ~ 4000 metrów | ||

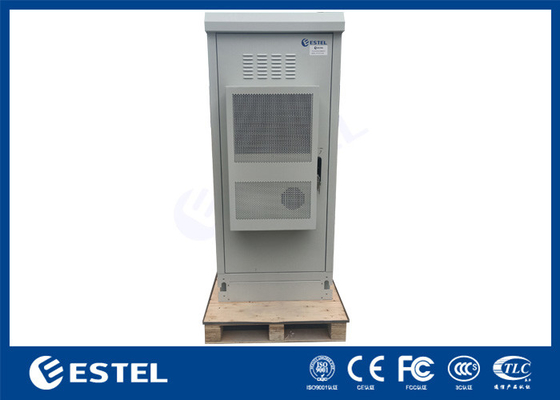

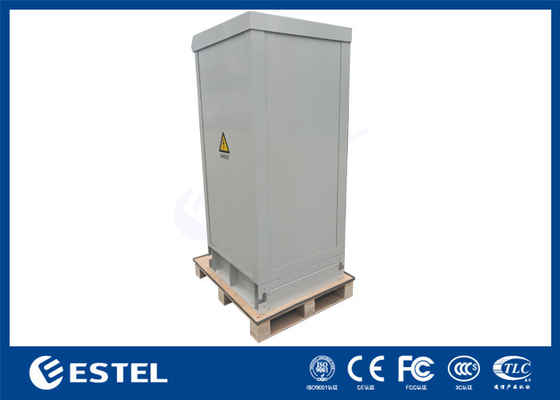

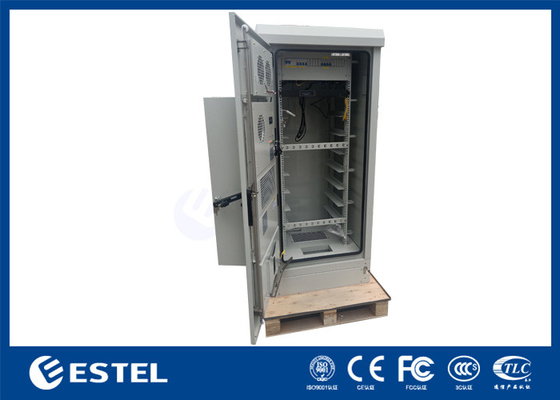

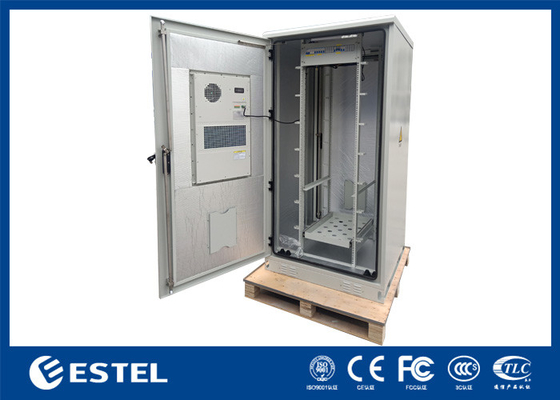

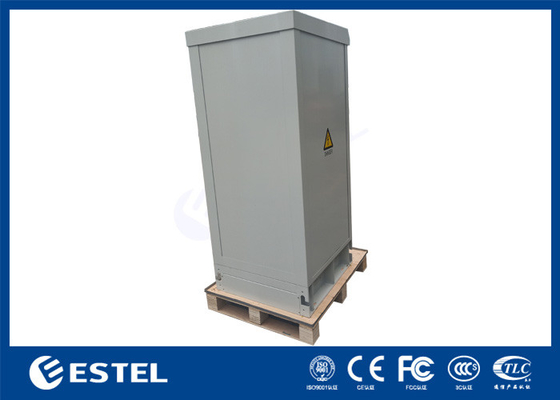

6.GabinetKino
7. Arkusz danych klimatyzatora:
1) wprowadzenie produktu:
2) Klimatyzator jest jednym z produktów chłodniczych opracowanym samodzielnie do szafy.Ma zastosowanie w miejscu, w którym wewnętrzne ciepło szafy jest bardzo duże, wewnętrzny sprzęt elektroniczny jest wrażliwy na temperaturę otoczenia i który powinien być całkowicie odizolowany wewnętrznie i zewnętrznie.Ten produkt ma wiele funkcji, wysoką niezawodność i ma tę funkcję, że może zacząć działać bez skomplikowanego debugowania po włączeniu.
3) Wentylator w wewnętrznej ścieżce powietrza cyklu pochłania gorące powietrze od góry, aby umożliwić wymianę ciepła powietrza przez żebra parownika i wysyła schłodzone powietrze od spodu klimatyzatora.W ten sposób powietrze w szafce może krążyć, aby osiągnąć cel obniżenia temperatury.Tymczasem wentylator w zewnętrznej ścieżce powietrza cyklu pochłania zewnętrzne zimne powietrze od dołu i odprowadza gorące powietrze od góry po wymianie ciepła.
4)
5) Parametry technologii klimatyzatora
| Przedmiot | Nazwa | Jednostka | Parametr |
| Wymiar i montaż | Wymiary sylwetki (wysokość*szerokość*głębokość) | mm | 750*450*200 |
|
Wymiar konspektu, w tym kołnierz (wysokość * szerokość * głębokość) |
mm | 784*484*200 | |
| Waga | Kg | 24 | |
| Metoda instalacji | Montowane na drzwiach | ||
| Metoda instalacji | Na wolnym powietrzu | ||
| Środowisko i ochrona | Temperatura środowiska pracy | ℃ | -40 do +55 |
| Hałas | dB(A) | 65 | |
| Długość życia | Lata | >10 | |
| Stopień ochrony IP | IP55 | ||
| Chłodziwo | R134a | ||
| Certyfikat ROHS | Tak | ||
| Wydajność | Zakres napięcia wejściowego | 220 ± 15% prądu przemiennego ~ 50 Hz | |
| Wydajność chłodnicza (L35/L35) | W | 1500 | |
| Znamionowa moc wejściowa chłodzenia (L35/L35) | W | 580 | |
| Znamionowy prąd chłodniczy (L35/L35) | A | 2.6 | |
| Maksymalny prąd chłodzenia | A | 4.6 | |
| Pojemność cieplna (opcjonalnie) | W | 1000 | |
| Objętość powietrza obiegu wewnętrznego | M3/H | 320 | |
6) Schemat instalacji
8.Różne systemy chłodzeniado wyboru
- System chłodzenia naturalnej wentylacji
- Układ chłodzenia klimatyzatora DC/AC
- Układ chłodzenia wymiennika ciepła
- Układ chłodzenia wentylatora
- Układ chłodzenia TEC
9.Pakowanie i wysyłka
Pakiet szafek wykorzystuje darmową skrzynkę do fumigacji, która nadaje się na eksport.Ten pakiet jest odporny na wilgoć, uderzenia i zapewnia bezpieczny transport.
10. Warunki płatności i wysyłki:
| Minimalna ilość zamówienia: | 1 zestaw |
| Cena: | negocjacja |
| Zasady płatności: | L/C, D/A, T/T, Western Union, Paypal itp |
| Możliwość zaopatrzenia: | 5000 zestawów miesięcznie |
| Czas dostawy: | 10-15 dni roboczych |
| Szczegóły pakowania: | drewniana skrzynka |
| Wysyłka: | drogą morską, lotniczą, kurierską, lądową, kolejową itp. |
-
