IP55 Outdoor Telecom Cabinet With Power Distribution And Envirenmental Monitoring System
Szczegóły Produktu
Zintegrowana zewnętrzna szafa telekomunikacyjna PDU
,szafa telekomunikacyjna z dystrybucją zasilania
,szafa telekomunikacyjna z monitorowaniem środowiska

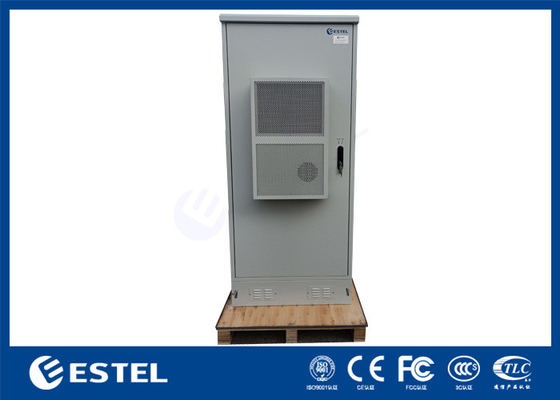

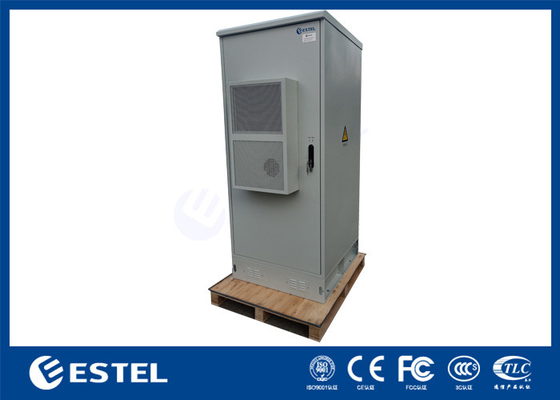

Zewnętrzna szafa telekomunikacyjna IP55 z systemem dystrybucji zasilania i monitorowania środowiska
1.Wprowadzenie gabinetu
1.1 Materiał obudowy
Szafka wykonana ze stali ocynkowanej, dwuścienna o grubości 1,2mm, z PEF 20mm.
1.2 Struktura gabinetu
W szafie znajduje się szyna 19” do montażu sprzętu.
1.3 Drzwi szafy i zamek
Szafka zawiera jedne drzwi przednie, całkowicie jedne drzwi.
Drzwi szafy wykorzystują osadzoną strukturę.
Kąt otwarcia drzwi wynosi do 110°, a ogranicznik drzwi może ograniczyć kąt otwarcia.Zamek jest trzypunktowy, antywłamaniowy, podtrzymujący kłódkę.Dołącz klucze do otwierania drzwi.
1.4.Cechy
● W pełni spawana konstrukcja;dostarczane kompletne, gotowe do pracy
● Zamykane przednie drzwi
● Kaptur przeciwdeszczowy w zestawie
● Uszczelniony dolny dławik kablowy
● Regulowane szyny montażowe 19” z przodu iz tyłu
● Listwa uziemiająca
● Gumowa uszczelka przednich drzwi
● Konstrukcja obudowy umożliwia naturalne chłodzenie wiatrem przez filtrowane otwory wentylacyjne na przednich drzwiach
● Wszystkie mocowania są wewnętrzne w szafie, aby zapewnić bezpieczne rozwiązanie
● Dostarczane z cokołem do montażu na podłożu z przepustami kablowymi do okablowania
● Dostępne w kolorach szarym, zielonym lub w kolorach niestandardowych
2. SzafkaTechnicznyParametr
| Konfiguracja | Przedmiot | Parametr techniczny | |||
| Gabinet | Model | ET9090210UP | |||
| Poziom ochrony | IP55 | ||||
| Wymiar zewnętrzny | wys.2100mm×szer.900mm×gł.900mm (można dostosować) | ||||
| Wymiar wewnętrzny | Stojak 19 cali | ||||
| Materiał |
Stal ocynkowana, grubość 1,2 mm, pojedyncza ściana. Grubość części łożyska: 2,0 mm |
||||
| Izolacja | 20mm PEF | ||||
| Powłoka | Poliestrowa powłoka proszkowa | ||||
| Kolor | RAL7035 | ||||
| Zamek | Zabezpieczenie przed kradzieżą trzypunktowe | ||||
| Zawias | Zawias wewnętrzny | ||||
| Opcje instalacji | Montowane na podłodze | ||||
| Prowadzenie kabli | Wejście i wyjście kabla od spodu szafy | ||||
| Konserwacja | Jedne drzwi wejściowe, konserwacja z przodu | ||||
| Chłodzenie | Opcjonalny | Klimatyzator AC | Klimatyzator prądu stałego | Wymiennik ciepła |
wentylacja |
| Wydajność chłodnicza | 1500 W | 1500 W | 80W/K | 180CFM | |
| Napięcie wejściowe | 220 V AC 50 Hz | 48 V DC | 48 V DC | 48 V DC | |
| Komunikacja | RS485 | RS485 | RS485 | / | |
| Jednostka dystrybucji zasilania(dostosowane) |
Ochrona odgromowa klasy B, 40KA Wejście AC: 1*63A/2 p; Wyjście AC:2*16A/1P Wejście DC: 2*32A/1P; Wyjście DC: 4*16A/1P |
||||
| Jednostka Monitorowania Środowiska(opcjonalny) |
19-calowa instalacja, wysokość 1U,Napięcie wejściowe 48VDC, port komunikacyjny: SNMP 9-kierunkowe pasywne wejście wartości przełączania, 6-kierunkowe aktywne wejście wartości przełączania, 6-kierunkowe wyjście przekaźnikowe. |
||||
| Inni | Lampa LED 48VDC do oświetlenia, włącznik LED | ||||
| Środowisko | Temperatura pracy | -40℃ ~+55℃ (+promieniowanie słoneczne) | |||
| Temperatura przechowywania | -40℃~+70℃ | ||||
| Wilgotność robocza | 5% ~ 95% (bez kondensacji) | ||||
| Wysokość robocza | 0 ~ 4000 metrów | ||||
3Schemat szafy:
4.Warunki pracy
(1) Obowiązujące warunki otoczenia:
Temperatura pracy: -40°C ~ + 75°C
Temperatura przechowywania: -50°C ~ + 70°C
Temperatura transportu: -50°C ~ + 70°C
Wilgotność względna (RH): 5% ~ 99%
Ciśnienie powietrza: 62kPa ~ 101kPa (podobnie jak na wysokości 0m ~ 5000m)
(2) Materiał: dobrej jakości stal ocynkowana
(3) Obróbka powierzchni: farba proszkowa, zewnętrzna powłoka poliestrowa jasnoszara RAL 7035
(4) Stopień ochrony: IP55
(5) Trudnopalność: zgodność z testem A GB5169.7
5. SzafkaAkcesoria
Światło serwisowe
Klimatyzator prądu stałego
Jednostka dystrybucji zasilania
Jednostka monitorująca środowisko
Rysunek klimatyzatora:
7. Opakowanie - Drewniane opakowanie
-
