Szczegóły Produktu:
Zapłata:
|
| Rozmiar zewnętrzny szafki: | szer. × gł. × wys. 900 × 900 × 2100 mm | Stojak 19 cali: | 40 U |
|---|---|---|---|
| Kolor: | RAL7035 szary | Drzwi: | Jedne drzwi wejściowe |
| Poziom ochrony: | IP55 | Zintegrowane akcesoria: | PDU, EMS, prostownik |
| System chłodzenia: | Klimatyzator i wentylator | Materiał: | Stal ocynkowana, pojedyncza ściana z izolacją |
| Zamek szafki: | Trzypunktowy zamek antykradzieżowy (kłódka pomocnicza) | Obsługa powierzchni: | Zewnętrzna antykorozyjna powłoka proszkowa |
| cabinet: | Outdoor telecom cabinet | ||
| Podkreślić: | pojedyncza ściana zewnętrzna szafa telekomunikacyjna,IP55 40U zewnętrzna szafa telekomunikacyjna,pojedyncza ściana szafa 40U |
||

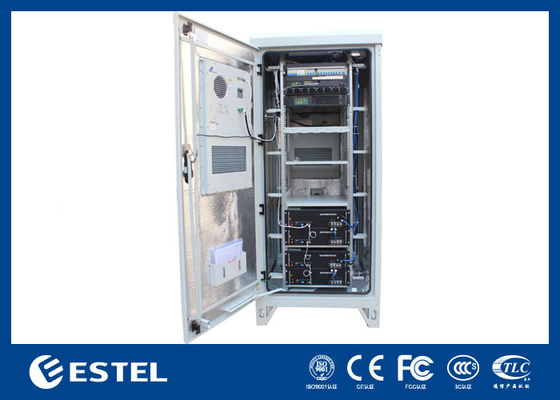

Jednostkowa ściana IP55 wodoodporna 40U zewnętrzna szafa telekomunikacyjna antykorozyjna
1.Służba telekomunikacyjna na zewnątrzParametry techniczne
| Pozycja | Rodzaj | Parametry techniczne |
| Struktura | Wymiar | Wymiary zewnętrzne: W×D×H 900×900×2100mm |
| Układ | 1 przedział | |
| Metoda montażu urządzeń | 19" stojak, 40U | |
| Drzwi | Z jednym drzwiem wejściowym i trzypunktowym zamkiem do szafy zewnętrznej (zamek z podtrzymywaniem) | |
| Materiał | Stalo galwanizowane, pojedyncza ściana z izolacją | |
| Izolacja cieplna | 20 mm PEF | |
| Ochrona przed wejściem | IP55 | |
| Kontrola temperatury | Chłodzenie | Klimatyzator i wentylator |
| Oświetlenie | Lampa LED | Lampa LED |
| Temperatura | Temperatura | Temperatura pracy: -40°C ~ +55°C |
| Temperatura przechowywania: -50 °C ~ + 70 °C | ||
| Temperatura transportu: -50°C ~ +70°C | ||
| wilgotność | Względna wilgotność | 5% ~ 100% |
| Ciśnienie | Ciśnienie powietrza | 62kpa ~ 101kpa (podobne do 0m ~ 5000m wysokości) |
| Intensywność promieniowania | Intensywność promieniowania słonecznego | 1120 × (1±5%) W/m2 |
2. IP55Kabinet telekomunikacyjnyProfil
ESTEL jest profesjonalnym producentem zewnętrznego gabinetu telekomunikacyjnego i rozwiązania kontroli temperatury dla zewnętrznego gabinetu telekomunikacyjnego w Chinach.
Doświadczenie w zakresie badań i rozwoju, produkcji i eksportu.
3Nasz gabinet.
(1) Możemy zintegrować klimatyzator, system monitorowania środowiska, układ wyprostowawczy, dystrybucję zasilania, falownik, baterię i światłowłókno w zewnętrznej szafce telekomunikacyjnej.
(2) Materiał szafy: stal ocynkowana, stal nierdzewna, aluminium i stal walcowana na zimno są opcjonalne.
(3) Różne metody montażu szaf: mocowanie na ziemi, mocowanie na ścianie i mocowanie na słupie.
(4) Sposób chłodzenia szafy: klimatyzator, wymiennik ciepła, TEC i wentylator są opcjonalne.
(5) Rodzaj szafy: szafa wyposażenia, szafa akumulatora i szafa zasilania ((jednosprzewodowa, dwustronna, wielokrotna).
(6) Mamy profesjonalnych inżynierów projektowych, możemy dokładnie zrobić na zamówienie.
(7) Szafka zewnętrzna wysoki poziom ochrony, IP55, IP65, IP66, wodoodporna, bestproof, może być stosowana w trudnych warunkach zewnętrznych.
(8) Wbudowana struktura drzwi, trzypunktowy zamek, bez zewnętrznych sznurków, zwiększenie ochrony przed kradzieżą.
(9) Sprzedaż bezpośrednia od producentów w celu zwiększenia marży zysku.
(10) Ścisła kontrola jakości i stabilna jakość.
(11) Szybka dostawa, bez obaw o czas dostawy.
(12) Doskonała obsługa posprzedażna.
4. Funkcje zewnętrznego gabinetu telekomunikacyjnego
(1) Pokój jest odporny na kurz, słońce i deszcz, poziom ochrony IP55.
(2) Chłodzenie szafy: klimatyzator i wentylator.
(3) Układ szafy jest rozsądny, co ułatwi dostęp do kabli, mocowanie i uziemienie.
(4) Włączyć pręt uziemieniowy.
(5) W tym system monitorowania środowiska z komunikacją SNMP.
(6) Dystrybucja energii elektrycznej może być wykonana na zamówienie na podstawie rzeczywistych potrzeb klienta.
(7) System wyprostowania telekomunikacyjnego można dostosować.
5. Wykaz akcesoriów szaf
|
Nie, nie, nie. |
Pozycja |
Ilość |
Jednostka |
Specyfikacje |
|
1 |
Służba telekomunikacyjna na zewnątrz |
1 |
Zestaw |
(1) Wymiary zewnętrzne W×D×H 900×900×2100mm (2) Jeden przedział: w tym standardowy stojak 40U 19" (3) Z jednym drzwiem wejściowym i trzypunktowym zamkiem antykradzieżowym do szafki zewnętrznej ((podtrzymujący kłódkę) (4) Materiał: stal ocynkowana; pojedyncza ściana z izolacją cieplną (5) Poziom IP: IP55 (6) Wprowadzenie kabla na dnie (7) Włącznie z miedzianymi prętami uziemionymi |
|
2 |
Klimatyzator |
1 |
Zestaw |
Klimatyzator Pojemność chłodzenia: 1500 W, Zasilanie: AC220V, 50Hz |
|
3 |
Wiatrak |
1 |
Zestaw |
Dwa wentylatory AC220V i jeden regulator temperatury |
|
4 |
System monitorowania środowiska |
1 |
Zestaw |
1 × jednostka monitorowania środowiska,19", 1U; AC220V, obsługa komunikacji RS485 i SNMP 1 × czujnik dymu, 1 × czujnik wody, 1 × czujnik temperatury, 1x czujnik drzwi. |
|
5 |
Jednostka dystrybucji energii AC i DC |
1 |
Zestaw |
Bezbłyskawiczny klasy B Wprowadzenie AC: 63A/2P×1; Wyjście AC: 16A/1P×4; Wyjście prądu stałego: 16A/1P×4; Wysokość: 4U |
|
6 |
Przełącznik lampy LED |
1 |
PC |
Stosowane do sterowania światłem LED włączanym/wyłączonym |
|
7 |
Światła LED |
1 |
PC |
AC220V, stosowane do oświetlenia w szafie |
|
8 |
Pakiet |
1 |
Zestaw |
Drzewna obudowa |
6. System naprawczy telekomunikacyjny
Model: ET48450P200 Zdjęcia
System sprostowania ET48450P200 Wprowadzenie
ET48450P200jest 19-calową podstawką do hybrydowego systemu zasilania, z kompaktową konstrukcją o wysokości 13U, aby zaspokoić krytyczne potrzeby zastosowań w zakresie transmisji światłowodowej i mikrofalowej, urządzenia dostępowego, przełącznika.Maksymalna moc systemu wynosi 450AKable są z przodu z MCB i paskiem prądu.
Kluczowe cechy
Szeroki zakres napięcia wejściowego: od 85 do 290VAC dla prostownika i od 120 do 420VDC dla MPPT
Wspiera interfejsy komunikacyjne Ethernet, SNMP, ModBus i RS485
Sprostownik, MPPT i sterownik są podłączalne na gorąco, łatwe i szybkie serwisowanie on-line
Wysoka wydajność do 96% przy niższych kosztach operacyjnych
| System naprawczy telekomunikacyjny - ET48450P200 | |||||
| Wymiar | W482 x D350,6 x H13U, ≤ 40 kg (bez modułów) | ||||
| Tryb chłodzenia | Naturalne chłodzenie | ||||
| Tryb konserwacji | Wsparcie przednie | ||||
| Poziom ochrony | IP20 | ||||
| Podział wkładów | |||||
| Klimatyzator | D.C. | ||||
| Tryb wejścia | 380VAC trójfazowy | 120VDC~420VDC | |||
| Częstotliwość wejścia |
45~65 Hz, wartość znamionowa: 50 Hz/60 Hz |
/ | |||
| Pojemność wejściowa | 100A/4Px1 | 25A/2Px4 | |||
| SPD | 20kA/40kA, 8/20μs | ||||
| Rozdzielenie produkcji | |||||
| Moduł naprawczy | Moduł słoneczny | ||||
| Napięcie wyjściowe |
- 42-58VDC, wartość nominalna: -53.5VDC |
- 42 ~ -58VDC, wartość nominalna: -54,5VDC |
|||
| Rozbiórki akumulatorów | 250A/1P x3 ((125A/3P x 3) | ||||
| Rozbiórki obciążenia |
LLVD: 125A/P x 2, 25A/1P x 1, 1 pozycja zapasowa BLVD: 125A/1P x 2, 6A/1P x 2 |
||||
| SPD prądu stałego | 10kA/20kA, 8/20μs | ||||
| Moduł | |||||
| Moduł naprawczy | Moduł słoneczny | ||||
| Napięcie wejściowe | 85~290VAC, nominalny 220VAC | 120~420VDC, znamionowy 340VDC | |||
| Efektywność | >96% | >96% | |||
| Moc nominalna | 3000W ((176 do 290VAC) | 3000W ((200 do 420VAC) | |||
| Temperatura pracy | -10°C~+75°C(pełna moc poniżej 55°C) | -10°C~+75°C(pełna moc poniżej 50°C) | |||
| Kontroler | |||||
| Wprowadzenie sygnału | 7 kontakt suchy | ||||
| Wyjście alarmu | 4 AI (2 temperatury baterii, 1 temperatury otoczenia, 1 czujnik poziomu paliwa), 1 RS485, 7 DI | ||||
| Port komunikacyjny | RS485, SNMP | ||||
| Tryb wyświetlania | LCD | ||||
| Środowisko | |||||
| Temperatura pracy | -10°C ~+50°C | ||||
| Temperatura przechowywania | -40°C ~+75°C | ||||
| Wilgotność operacyjna | 5%~95% (nie kondensujące) | ||||
| Wysokość | 0~4000 m (jeśli wysokość znajduje się w zakresie 3000 m)~4000m, maksymalna temperatura pracy spada o 1°Czwiększając wysokość o 200 m) | ||||
7Rysunek gabinetu telekomunikacyjnego
8- Niestandardowe zdjęcia szafki.
9. Certyfikat IP65 zewnętrznego gabinetu telekomunikacyjnego
10. Aplikacje kabiny telekomunikacyjnej na zewnątrz
11Opakowanie i dostawa
Nasze opakowanie to sklejka wolna od fumigacji, a nie kłody / masywne drewno.
Zgodność z ISPM 15, art. 2.1, opublikowany przez FAO ONZ.
12Pozostałe zdjęcia z budynku telekomunikacyjnego
