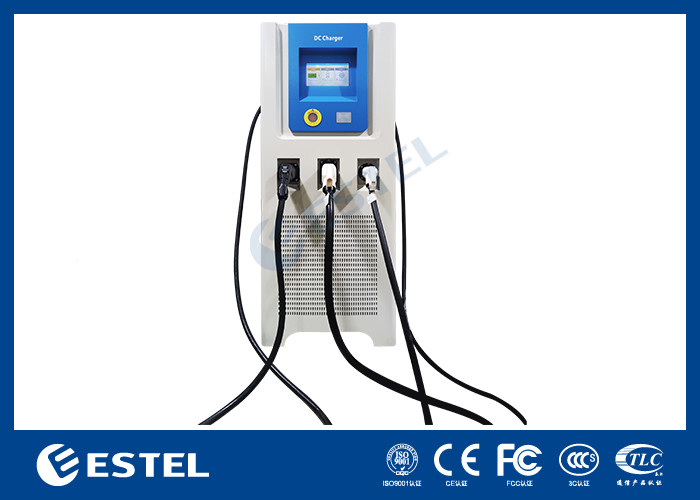

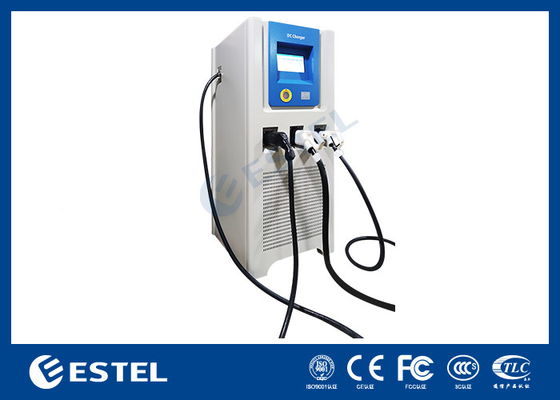

Stacje ładowania samochodów elektrycznych z prądem stałym 60kw i AC 43KW
Szczegóły Produktu
Stacje ładowania samochodów elektrycznych DC 60kw
,Stacje ładowania samochodów elektrycznych AC 43KW
,Stacja ładowania FCC EV
3 pistolet Ocpp wsparcie DC60kw i AC43 ładowarka elektryczna stacja samochodowa EV ładowanie EV ładowarka stacji ładowania
1Parametry techniczne
Ładowarka prądu stałego jest zgodna z normą IEC 61851-1:2017, EN 61851-1:2010, EN 61851-23:2014, EN 61851-24:2014, IEC 61851-21-2:2018, GB/T18487.1-2015 oraz odpowiednich norm komunikacyjnych GB/T 27930-2015, GB/T 34657.1-2017, GB/T 34658-2017.Protokół komunikacji z centralnym systemem zarządzania (CMS) jest zgodny z OCPP 1.6 oparte na architekturze ARM i platformie Linux/Android.
Podstawowa konstrukcja tej serii ładowarek prądu stałego jest zgodna ze standardami IEC i chińskimi standardami krajowymi.
Nomenklatura: E3P-60K-AD3-100A-EU01
| 3P | Wprowadzenie trójfazowe |
| 100A | Moc wyjściowa nominalna |
| AD3 | Wyjście prądu stałego lub prądu przemiennego z 3 złączami ładowania |
| DC100A AC63A | Prąd nominalny złącza ładowania |
| UE01 | wersja 02 |
2Specyfikacja
| Numer pozycji | 3P-60K-AD3-100A-EU01 | |
| Wprowadzenie mocy | Poziom wejściowy | 400V 3ph 170A max. |
| Liczba fazy / przewodu | 3ph / L1, L2, L3, N, PE | |
| Współczynnik mocy | > 0.98 | |
| Aktualny THD | < 5% | |
| Efektywność | > 95% | |
| Moc wyjściowa | Moc wyjściowa | Pistolet prądu stałego: 60 kW + AC43 kW |
| tylko jeden pistolet prądu stałego jest dostępny w jednej sesji ładowania. | ||
| Wydajność | 200-1000V prądu stałego + AC380V | |
| Ochrona | Ochrona | Przejście prądu, Przejście napięcia, Przejście napięcia, Prąd pozostały, Ochrona przed przewyższeniem prądu, zwarcie, Przejście temperatury, usterka |
| Interfejs użytkownika i kontrola | Wyświetlacz | Ekran dotykowy |
| Język obsługi | Angielski (inne języki dostępne na żądanie) | |
| Opcja opłaty | Opcje opłat podawane na żądanie: opłata według czasu trwania, opłata według energii, opłata według opłaty | |

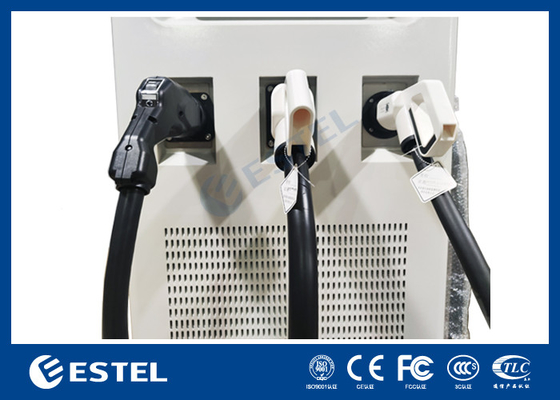

| Interfejs ładowania | DC1 (CHAdeMO) /DC2 (CCS2) /AC1 (CCS2) | |
| Autentyfikacja użytkownika | Karta Paypal i (lub) NFC | |
| Komunikacja | Interfejs sieciowy | Ethernet (standardowy); Wi-Fi, 4G (opcjonalny) |
| Protokół otwartego punktu ładowania | OCPP1.6 | |
| Środowiskowe | Temperatura pracy | minus 20 °C do +55 °C (deratyfikacja powyżej 55 °C) |
| Temperatura przechowywania | -40 °C do +70 °C | |
| wilgotność | < 95% wilgotności względnej, nie kondensujące | |
| Wysokość | Do 2000 m (6000 stóp) | |
| Wyroby mechaniczne | Ochrona przed wejściem | IP54 |
| Obudowa Ochrona przed wpływem mechanicznym zewnętrznym | IK10 zgodnie z IEC 62262 | |
| Chłodzenie | Powietrzenie wymuszone | |
| Długość kabla ładowania | 5m | |
| Wymiar (W*D*H) mm | 700*750*1750 | |
| Waga | 280 kg | |
| Rozporządzenie | Świadectwo / zgodność | Wymagania w zakresie bezpieczeństwa |
3Środowisko obsługi
Temperatura pracy: -200C...+550C
RH: 5%...95%
Położenie: < 2000 m
Środowisko instalacji: bez silnych zakłóceń magnetycznych.
Przestrzeń obwodowa: > 0,1 m
4.Diagram wymiarów
5. stan instalacji
Ładowarka powinna być zainstalowana na płaskim betonowym fundamencie z zastrzeżonym wejściem do kabla.
Pochylenie pionowe jest mniejsze niż 5%.
Przymocuj dolną część ładowarki ośmioma śrubami M8 wbudowanymi w fundament.
Utrzymać co najmniej 100 cm odległości od ładowarki w celu rozpraszania ciepła i działania
Zaleca się przestrzenie.
6- Połączenie elektryczne.
System zasilania jest 380VAC 3-fazowy Wye.
Podłącz kabel zewnętrzny do końcówek wewnętrznych zgodnie z symbolem La, Lb, Lc, N i PE (ziemnienie).
Powierzchnia poprzeczna kabla:
| Moc ładowarki | Powierzchnia przekroju poprzecznego |
| 100 kW | 3*50mm2+2*25mm2LA LB LC / N+PE) |

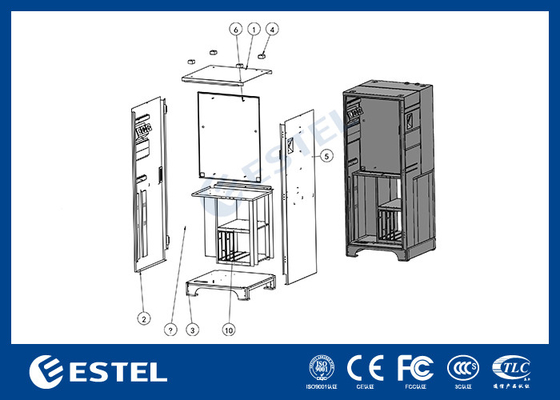

7Szczegóły stacji ładowania prądu stałego
8.Przedstawienie przypadku projektu
9.
Opakowanie
-
