30kW 750V stacja szybkiego ładowania elektrycznego prądu stacjonarnego
Szczegóły Produktu
Stacja szybkiego ładowania elektrycznego prądu stałego 30 kW
,750 V stacja szybkiego ładowania elektrycznego prądu stałego
,Ładowarka elektryczna z łącznikiem CCS2

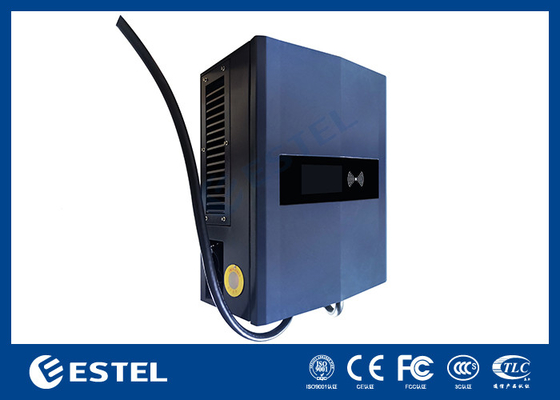

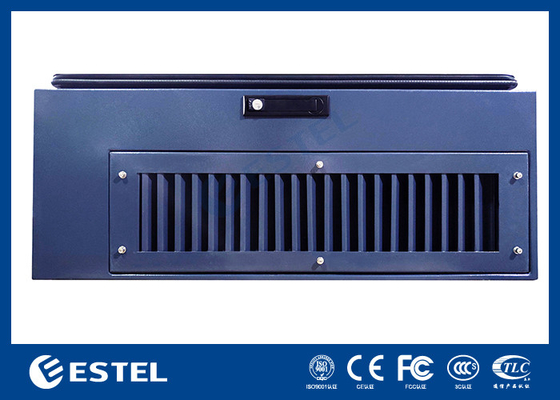

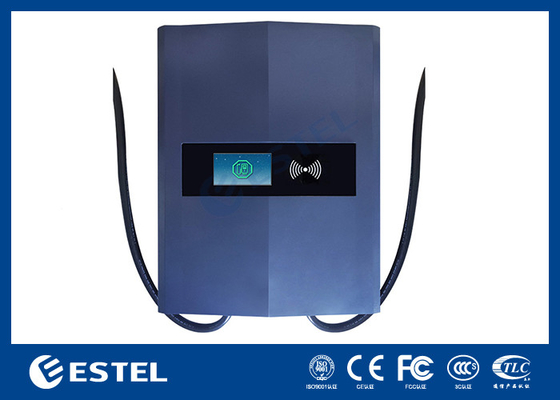

30kW 750V DC Szybkie ładowanie nowej energii EV Ładowarka ścienna z łącznikiem CCS2
30kW 750V DC szybkie ładowanie nowej energii EV
Ładowarka prądu stałego jest zgodna z normą IEC 61851-1:2017, EN 61851-1:2010, EN61851-23:2014, EN61851-24:2014, IEC61851-21-2:2018, GB/T18487.1-2015 oraz odpowiednich norm komunikacyjnych GB/T 27930-2015, GB/T 34657.1-2017, GB/T 34658-2017.Protokół komunikacji z centralnym systemem zarządzania (CMS) jest zgodny z OCPP 1.6 oparte na architekturze ARM i platformie Linux/Android.
Podstawowa konstrukcja tej serii ładowarek prądu stałego jest zgodna ze standardami IEC.
30kW 750V DC Szybkie ładowanie nowej energii EV

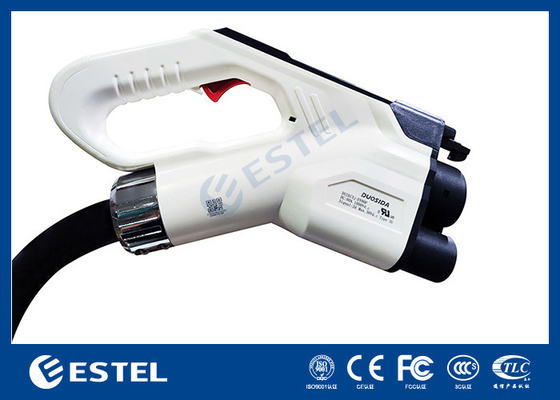

- Jest to super szybka ładowarka EV z złączem CCS2. Ochrona IP54, solidna i trwała dla zastosowań zewnętrznych.
- Wykorzystuje moduł zasilania o wysokiej częstotliwości jako prostownik, specjalnie zaprojektowany do zastosowania o wysokiej niezawodności.
- Posiada funkcję kontroli podziału mocy i przyjazny interfejs użytkownika.
30kW 750V DC Szybkie ładowanie nowej energii EV
Parametry wejściowe
| napięcie | 380/400 VAC, +/-10% |
| FLA / maksymalny prąd wejściowy | 63A |
| Częstotliwość | 50/60Hz |
| Przesłanie | L1, L2, L3, N, PE |
| Współczynnik mocy | >99% ((Wpływ znamionowy)) |
| Prąd harmoniczny/THD | < 5% (Wpis znamionowy) |
Parametry wyjściowe
| Maksymalna moc wyjściowa | 30 kW prądu stałego |
| Napięcie wyjściowe | 200 V-750 VDC |
| Maksymalny prąd wyjściowy | 50A prąd stały |
| Włoki modułu zasilania | 1 |
| Dokładność ustabilizowana na napięciu | < ± 0,5% |
| Rodzaj wyjścia |
1*50A CCS2 Uwaga: tylko jeden pistolet jest dostępny w czasie ładowania. |
| Podział ładunku | ± 3% |
Parametry systemu
| Efektywność | > 94% |
| KAIC | 6kA |
| Ochrona obudowy | IP54 |
Środowisko operacyjne
| Temperatura otoczenia |
-20 ~ +50°C, pełna moc wyjściowa poniżej 50°C Wskaźnik mocy 5% /°C powyżej 50°C |
| Temperatura przechowywania | -40 ~ +75°C |
| wilgotność operacyjna | 0 ~ 95% (bez kondensacji) |
| Wysokość operacyjna | 0 ~ 2000 m |
Interfejs HMI
| Wyświetlacz | 7-calowy ekran LCD/touch, |
| LED | RUN ((G) /ALARM ((R)) |
| Pomiar mocy | 1 *miernik prądu stałego |
| Zatrzymanie awaryjne | E-stop do wyłączenia zarówno wejścia AC, jak i wyjścia DC jednocześnie |
Interfejs monitorowania
| Sieć szerokopasmowa | Ethernet (standardowy); Wi-Fi, 4G (opcjonalny) |
| Protokoły komunikacyjne | OCPP 1.6 |
Funkcja ochronna
| Ochrona systemu |
ochrona przed prądem, ochrona przed zwarciem, ochrona przed nad napięciem wejściowym/wyjściowym, Ochrona pod napięciem wejściowym Monitorowanie izolacji Dwa łączniki prądu stałego wyjściowego wspólnej ochrony podłoża Ochrona odwrotnej biegunowości, ochrona nad temperaturą, |
Właściwości mechaniczne
| Wymiar ((W*H*D mm) | 380 ((W) * 520 ((H) * 200 ((D) ((mm) |
| Waga ładowarki | 45 kg (bez modułu napędowego, bez opakowania) |
30kW 750V DC Szybkie ładowanie nowej energii EV
