IP55 32U Pokój zewnętrzny
Szczegóły Produktu
zewnętrzne szafy komunikacyjne
,szafa na sprzęt telekomunikacyjny
IP55 32U Klimatyzator klimatyzacyjny / 19 Inch Rack Mount
1Specyfikacje
(1)Parametry techniczne
| Pozycja | Rodzaj | Parametry techniczne |
| Struktura | Wymiar |
wymiary zewnętrzne H×W×D 1750×750×750mm; Wymiary wewnętrzne H × W × D 1450 × 650 × 650 mm. (19 ‰, 32 U) |
| Układ | 1 przedział | |
| Metoda montażu urządzeń | 19 ̊ stojak | |
| Drzwi | Z jednym drzwiem wejściowym i specjalnym zamkiem antykradzieżowym w trzech punktach dla szaf zewnętrznych (zamek oporowy) | |
| Materiał | Z galwanizowanej stali, podwójna ściana, ściana wewnętrzna ma grubość 0,8 mm, ściana zewnętrzna 1,5 mm, między dwoma ścianami jest 20 mm izolacji cieplnej PEF. | |
| Struktura | Wyroby z włókien | |
| Ochrona przed wejściem | IP55 | |
| Kontrola temperatury | Chłodzenie | Klimatyzatory AC220V i wentylatory DC48V |
| Oświetlenie | Lampa LED | Światła LED o napięciu 48 V (nieprzenoszone), z chroniącym wyłącznikiem |
| Temperatura | Temperatura | Temperatura pracy: -40°C ~ +55°C |
| Temperatura przechowywania: -50 °C ~ + 70 °C | ||
| Temperatura transportu: -50°C ~ +70°C | ||
| wilgotność | Względna wilgotność | 5% ~ 100% |
| Ciśnienie | Ciśnienie powietrza | 62kpa ~ 101kpa (podobne do 0m ~ 5000m wysokości) |
| Intensywność promieniowania | Intensywność promieniowania słonecznego | 1120 × ((1±5%) W/m2 |
(2) Wykaz dodatków
| Nie, nie, nie. | Pozycja | Ilość | Jednostka | Specyfikacje |
| 1 | Służba telekomunikacyjna na zewnątrz | 1 | Zestaw |
(1) Wymiary zewnętrzne H × W × D 1750 × 750 × 750 mm; Wymiar wewnętrzny H×W×D 1450×650×650mm. (2) Jeden przedział, w tym 19 ̊ stojak wyposażenia. (3) Z jednym drzwiem wejściowym i specjalnym zamkiem przeciwkradzieży z trzech punktów dla szafy zewnętrznej (zamek z podtrzymywaniem) (4) Stal ocynkowana, podwójna ściana, ściana wewnętrzna o grubości 0,8 mm, ściana zewnętrzna o grubości 1,5 mm, między dwoma ścianami znajduje się izolacja cieplna PEF o grubości 20 mm. |
| 2 | Klimatyzator | 1 | Zestaw |
Zasilanie: AC220V, 50HZ Pojemność chłodzenia: 1500 W |
| 3 | Wentylator bezpośredniego wentylacji pomocniczy | 2 | PC | DC48V |
| 4 | System monitorowania środowiska | 1 | Zestaw |
1 × jednostka monitorowania środowiska,19 ‰, 1U; komunikacja NEM-500,SNMP 1 × czujnik dymu, 1 × czujnik wody, 1 × czujnik temperatury i wilgotności, 1 × czujnik drzwi, 1x czujnik nachylenia i wstrząsu. |
| 5 | Jednostka dystrybucji energii |
Bezbłyskawiczny klasy B Wprowadzanie prądu przemiennego: 63A/2P ×1; Wyjście AC: 16A/1P×4; Wyjście prądu stałego: 16A/1P×4. Wysokość: 4U |
||
| 6 | Przełącznik lampy LED | 1 | PC | Stosowane do sterowania światłem LED włączanym/wyłączonym |
| 7 | Światła LED | 1 | PC | DC48V |
| 8 | Pakiet | 1 | Zestaw | Drzewna obudowa |
2.Wnioski
ET7575175-EQ Outdoor Telecom Equipment Cabinet jest głównie stosowany w stacji bazowej komunikacji bezprzewodowej, takiej jak komunikacja / sieć zintegrowana z usługą, system 4G,stacja przełącznika dostępu/przekazu, łączności awaryjnej/przekazu itp.
3Opis gabinetu
3.1Struktura gabinetuI materiał
Szafa to szafa sprzętowa, w tym stojak do instalacji sprzętu o pojemności 19 ̊, z klimatyzatorem i wentylatorami na drzwiach wejściowych.
3.2 Drzwi i zamki szafki
Drzwi szafki wykorzystują wbudowaną strukturę, a urządzenie ograniczające drzwi może ograniczyć kąt otwarcia.Każde drzwi szafki zawierają czujnik drzwi otwartych, współpracując z jednostką monitorowania środowiska.
4. Cechy
4.1 Pokój jest odporny na kurz, słońce i deszcz, który jest stosowany na zewnątrz.
4.2 Chłodzenie szaf wykorzystuje klimatyzator i wentylatory.
4.3 Włącznie z lampą oświetleniową o napięciu -48VDC.
4.4 Układ szafki jest rozsądny, co ułatwi dostęp do kabli, mocowanie i uziemienie.Kable sygnałowe i optyczne.
4.5 Wszystkie kable, uszczelniacze i izolacje termiczne stosowane w szafie wykonane są z materiałów oporowych.
4.6 Pokój zawiera standardowy stojak montażowy o pojemności 19 ̊.
4.7 Materiał: dobra jakość stali ocynkowanej
4.8 Obsługa powierzchniowa: odtłuszczanie, odkurczanie, fosforanowanie (lub ocynkowanie) odporne na rdzew, powłoka proszkowa.
4.9 Nośnik obciążenia szafy: ≥ 600 kg
4.10 Ochrona przed przenikaniem: IP55
4.11 Odporność na płomień: spełnia wymagania badania GB5169.7 A
4.12 Wytrzymałość mechaniczna: każda powierzchnia może wytrzymać ciśnienie pionowe >980 N; po otwarciu drzwi jej zewnętrzny koniec może wytrzymać ciśnienie pionowe >200 N.
4.13 Oporność izolacyjna: odporność izolacyjna między urządzeniami uziemieniowymi a częściami nadwozia szafy nie jest niższa niż 2 × 104M/500 V ((DC).
4.14 Napięcie oporowe: napięcie oporowe pomiędzy urządzeniami uziemieniowymi a częściami nadwozia szafy nie jest niższe niż 3000 V (DC) /min.
5Komponenty Instalacja
5.1 Jednostka PDU i jednostka monitorowania środowiska są zainstalowane na stojaku 19°.
5.2 Klimatyzator i wentylatory są zainstalowane na drzwiach szafki.Klimatyzator automatycznie steruje dwoma wentylatorami, gdy temperatura wewnątrz szafy osiągnie 35 stopni Celsjusza,wentylator zacznie działać automatycznie.
6Projekt zabezpieczający przed kradzieżą.
6.1 Zamknięcie w trzech punktach
6.2 Połączenie i mocowanie
(1) Użyj złącza przeciwrozwieszonego jako konstrukcji i łącza nośnego.
(2) zawiasy drzwi wykorzystują wewnętrzny tryb zawiasu. Instalacja wewnętrzna,mocowanie wewnętrzne, brak zewnętrznych śrub i wbudowane drzwi szafki, te konstrukcje mogą chronić szafkę przed kradzieżą i dostępem wody.Wykorzystanie złącza przeciwluzowego z nitkami jako konstrukcji i łącza nośnego. śruby kotwicowe do mocowania szafy użyć gorąco zanurzenie galwanizowane śruby.

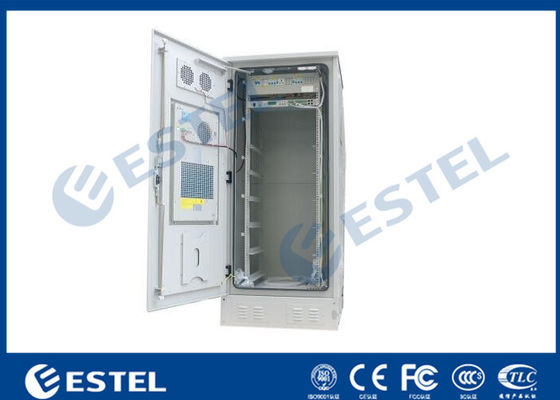

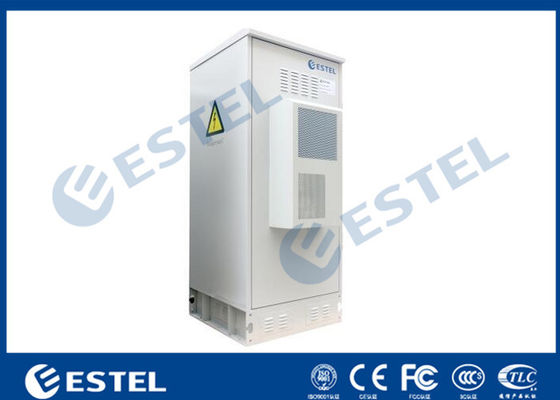

7Zdjęcie szafki
-
