Trójfazowy inteligentny terminal zarządzania energią elektryczną 80A z kontrolą w chmurze

Trójfazowy inteligentny terminal zarządzania zużyciem energii elektrycznej 80A/trójfazowa czterodrukowa izolacja części napędzanych z obudowy wynosi 500 VDC.

I. Przegląd produktu:

Trójfazowy inteligentny terminal zarządzania zużyciem energii elektrycznej integruje wszystkie funkcje trójfazowego licznika watt-godzin, sterownika przełącznika czasowego, wyłącznika (przełącznika powietrza),ochrona przed wyciekiem, przepływ nad napięciem i pod napięciem, ochrona otwartej fazy, i posiada potężny system zarządzania platformą chmurową, który umożliwia konfigurowanie funkcji ochrony zużycia energii elektrycznej,monitorowanie stanu pracy urządzeń w czasie rzeczywistym, i przełączniki urządzeń sterujących za pośrednictwem sieci itp. Ochrona integruje inteligentne funkcje sterowania, takie jak komunikacja sieciowa, statystyki energii elektrycznej, sterowanie przełącznikiem czasowym,ochrona przed wyciekiem, ochrona przed prądem, ochrona przed niskim napięciem/bez napięcia, ochrona przed prądem, ochrona przed otwartą fazą, pamięć usterkowa, monitorowanie sieci i wyświetlanie w czasie rzeczywistym, kontrola przed zamknięciem itp.,i produkt jest szeroko stosowany w ochronie zasilania obiektów publicznych, na przykład telekomunikacji,, energii elektrycznej, bezpieczeństwa, transportu itp., w celu znacznego obniżenia kosztów ręcznej konserwacji i skutecznej poprawy wydajności działania urządzeń.

II. Funkcje produktu:

1. Statystyki zużycia energii elektrycznej:

W pierwszym dniu każdego miesiąca urządzenie jest wyposażone w trójfazowe statystyki zużycia energii elektrycznej, a dokładność statystyk zużycia energii elektrycznej osiąga poziom 1 lub niższy.automatycznie wypali statystyki zużycia energii elektrycznej z poprzedniego miesiąca.

2Przełącznik czasu.

Dzięki funkcji rejestracji czasu rzeczywistego i 8 grup zegarów, ochroniarz może kalibrować czas i ustawić czas zegarka w czasie rzeczywistym za pośrednictwem systemu zarządzania platformą chmurową,osiągnięcie terminowego przełączania osłony.

3. Wyświetlacz w czasie rzeczywistym (regulowany)

Ochrona może wyświetlać napięcie prądu każdej fazy i całkowitą wartość prądu pozostałego (prąd przecieku) w czasie rzeczywistym.który jest wygodny dla klientów do monitorowania sieci energetycznejWyświetlacz jest zawsze włączony domyślnie.

Gdy wskaźnik odpowiedniej fazy jest włączony, wyświetla napięcie i prąd tej fazy w czasie rzeczywistym.wskaźniki wszystkich trzech etapów są włączone, a wyświetlane są informacje takie jak "IE=012", co oznacza, że całkowity prąd pozostały wynosi 12mA.

4. Ochrona przed wyciekiem (regulowana)

W przypadku wycieku 15-30mA (default) w przewodzie, osłona odłączy się w ciągu 0,1 sekundy. Wartość pracy wycieku jest regulowana. Prąd wycieku bez pracy = 1/2 IΔn,przepuszczalność prądu roboczego = IΔnPróg ten można ustawić za pośrednictwem systemu zarządzania platformą chmurową lub klawiatury panelu urządzenia.

5. Ochrona przed prądem (regulowana)

Jeżeli prąd w jednej lub więcej fazach trójfazowego obwodu jest większy niż wartość prądu nadmiernego lub przez okres większy niż trzykrotność wartości prądu nadmiernego (uznawany za zwarcie),ochrona odłączy się natychmiast dla ochronyPróg ten można ustawić za pośrednictwem systemu zarządzania platformą chmurową lub klawiatury panelu urządzenia.

6. Ochrona pod napięciem (regulowana)

Jeżeli napięcia we wszystkich trzech fazach są niższe niż 160 V (domyślne), ale wszystkie większe niż 90 V, uznaje się je za niską napięcie i ochrona zostanie odłączona.W przypadku gdy napięcie jednej lub większej liczby faz trójfazowego obwodu powraca do wartości normalnej (> 170V)Ograniczenie to można ustawić za pośrednictwem systemu zarządzania platformą w chmurze lub klawiatury panelu urządzenia.

7. Ochrona przed napięciem/niewyzwolenie

W przypadku gdy napięcia we wszystkich trzech fazach są niższe niż 90 V, uznaje się, że nie ma napięcia (wypadek zasilania sieci głównej), a ochrona odłączy się natychmiast.W przypadku gdy jedna lub więcej faz trójfazowego obwodu jest ponownie włączona, ochroniarz ocenia, czy zamknąć zgodnie z warunkami zamknięcia.

8. Ochrona przeciwprężeniu (regulowana)

Jeżeli wartość napięcia w jednej lub więcej fazach trójfazowego obwodu jest większa niż 280 V (default), uznaje się ją za nad napięcie, a ochrona odłącza się natychmiast.W przypadku gdy napięcie wszystkich trzech faz jest niższe niż wartość normalna (< 280 V), osłona zostanie automatycznie zamknięta i włączona.

9. Ochrona przed utratą fazy (regulowana)

Jeżeli wartość napięcia jednej lub dwóch faz trójfazowego obwodu jest niższa niż 90 V, uznaje się ją za utratę fazy i ochrona odłącza się natychmiast.W przypadku gdy napięcie wszystkich trzech faz wraca do wartości normalnej (> 170 V)Funkcja ochrony przed utratą fazy jest wyłączona domyślnie.

10. Próbka włączania/wyłączania ręczna

(1) W celu symulacji wycieku ręcznie naciśnij klawisz testowy, a przewody zasilania wszystkich trzech faz ochroniarza odłączą się bez wyjścia.ochroniarz osądza, czy zamknąć zgodnie z warunkami zamknięcia.

(2) ręcznie otworzyć przełącznik zasilania, przewody napędowe wszystkich trzech faz ochroniarza odłączą się bez wyjścia.Zamknij przełącznik zasilania ponownie i ochroniarz ocenia, czy zamknąć zgodnie z warunkami zamknięcia po kilku sekundach.

11Komunikacja zdalna (nieobowiązkowa)

urządzenie obsługuje komunikację seryjną (z interfejsem komunikacyjnym 232 lub 485), który może nie tylko kontrolować stan przełączania urządzenia, ale także monitorować napięcie prądu,wyciek i inne informacje o urządzeniu w czasie rzeczywistymKlienci wymagający tego typu funkcji powinni skontaktować się z producentem przed złożeniem zamówienia.

12Komunikacja sieciowa (nieobowiązkowa)

Urządzenie obsługuje komunikację sieciową Ethernet TCP/IP i komunikację sieciową 4G cat.1 TCP i może sterować statusem przełączania urządzenia, monitorować napięcie prądu,wyciek i inne informacje urządzenia w czasie rzeczywistym za pośrednictwem platformy chmurowejKlienci wymagający tego typu funkcji powinni skontaktować się z producentem przed złożeniem zamówienia.

III.Główne parametry techniczne trójfazowego inteligentnego terminala zarządzania zużyciem energii elektrycznej (380V/80A)

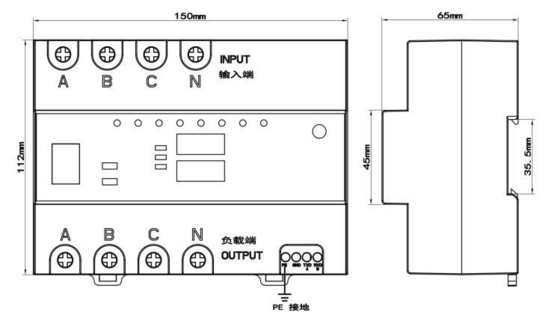

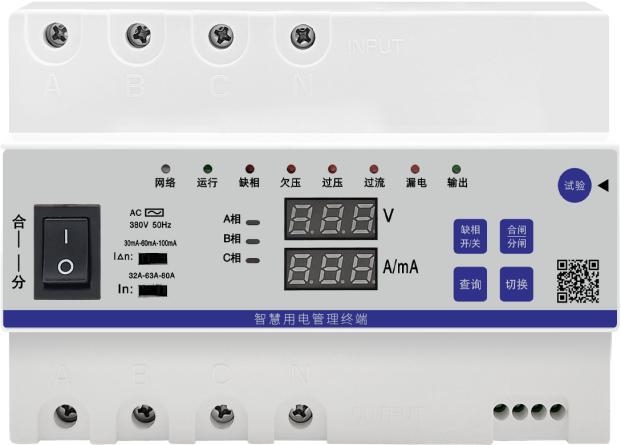

IV. Wygląd produktu, montaż urządzenia i wymiary

(1) Klienci mogą zdecydować, czy włączyć "ochronę przed utratą fazy" zgodnie ze swoimi wymaganiami (wyłączona domyślnie), ale przy użyciu tej ochronki faza A musi być zasilana,W przeciwnym razie ochrona odłączy obciążenie i przestanie działać.

(2) Należy zainstalować osłonę przeciwprężną (oszczędnościową) zgodnie z potrzebami projektu.Obie powinny być zainstalowane z przodu tej osłony.

(3) Podłącz do trójfazowego, czterodrukowego zasilania 380V zgodnie z oznaczeniami na panelu ochronnym (linia neutralna musi przejść przez ten ochronnikJeśli istnieje przewód uziemiony, uziemić go niezawodnie, aby zwiększyć odporność protektora na napięcia.

(4) Zainstalować ochronę w podwoziu, a podczas montażu na zewnątrz powinna być ona dobrze chroniona przed deszczem i światłem słonecznym.

(5) Jeśli odpowiedni czerwony wskaźnik usterki jest włączony po podłączeniu ochronnika przez 8 sekund, oznacza on wystąpienie odpowiedniej usterki w przewodzie,i należy zaznaczyć odpowiedni wiersz.
