Zaawansowana jednostka dystrybucji zasilania FSU PM5000TT3.0 dla stacji telekomunikacyjnych z inteligentnym przetwarzaniem protokołów

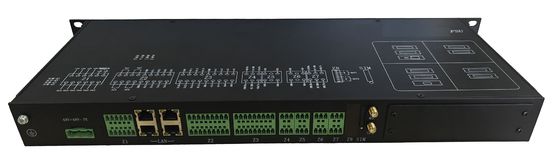

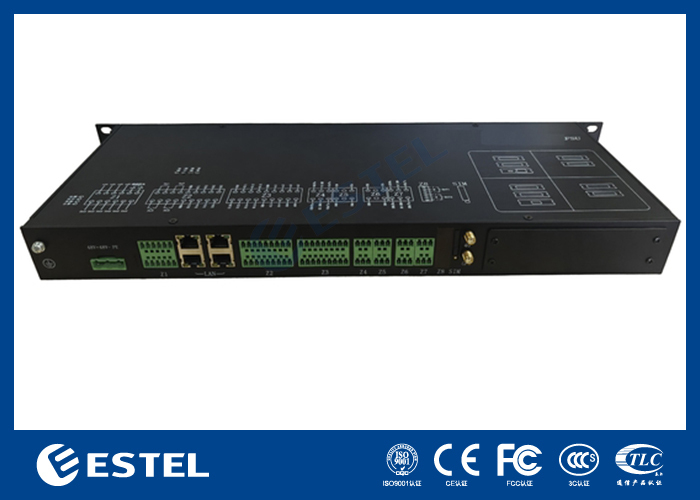

Jednostka nadzoru polowego PM5000
1. Opis FSU
PM5000TT3.0 to wysokowydajne, tanie urządzenie FSU (Field Supervision Unit) integrujące akwizycję danych, inteligentne przetwarzanie protokołów i moduł komunikacyjny.
Jako inteligentny DAC (Data Acquisition Controller) zainstalowany w każdej stacji telekomunikacyjnej lub stacji bazowej w systemie nadzoru zasilania i środowiska, FSU uzyskuje dostęp do różnych czujników w celu uzyskania różnych danych środowiskowych i statusu nieinteligentnych urządzeń oraz komunikuje się z inteligentnymi urządzeniami (w tym zasilaczami impulsowymi, BMS baterii litowych, klimatyzatorami itp.) za pośrednictwem RS232/485, Modbus lub innych interfejsów komunikacyjnych. FSU rejestruje następujące dane w czasie rzeczywistym i dostarcza je do centrum nadzoru za pośrednictwem interfejsu B, protokołu SNMP.
Parametry zasilania
Napięcie i prąd 3-fazowego zasilania AC
Moc i współczynnik mocy zasilania AC
Napięcie i prąd zasilacza impulsowego -48VDC
Status pracy inteligentnego zasilacza impulsowego
Napięcie i prąd ładowania/rozładowania grupy akumulatorów zapasowych
Napięcie pojedynczego ogniwa baterii
Temperatura powierzchni pojedynczego ogniwa baterii
Status pracy inteligentnego klimatyzatora
Zdalne sterowanie inteligentnym klimatyzatorem
Status i zdalne sterowanie generatorem diesla
Wbudowane ponad 1000 protokołów inteligentnych urządzeń
Wbudowany serwer WEB
Status i kontrola środowiska
Temperatura i wilgotność - za pośrednictwem czujnika T&H
Status dymu - za pośrednictwem czujnika dymu
Wykrywanie ruchu - za pośrednictwem podwójnego pasywnego czujnika podczerwieni i mikrofal
Status zalania wodą - za pośrednictwem czujnika wody
1PM5000 Jednostka nadzoru polowego
Migawka wideo i przechowywanie - za pośrednictwem kamery IP
Zdalne sterowanie oświetleniem - za pośrednictwem kontrolera oświetlenia
Zdalne sterowanie wejściem - za pośrednictwem kontrolera ochrony wejścia
2. Wymiary FSU
D: 482 mm, S: 220 mm, W: 44 mm
3. Środowisko pracy FSU
3.1 Temperatura otoczenia
Temperatura pracy: -20℃～60℃
Temperatura przechowywania i transportu: -40℃～70℃
3.2 Wilgotność otoczenia
Wilgotność względna podczas pracy:<95%
Wilgotność względna podczas przechowywania i transportu: <95%(40±2℃)
3.3 Wysokość
<5000m
3.4 Poziom ochrony
IP20
4. Środki ostrożności
Przed użyciem tego produktu należy uważnie przeczytać poniższe warunki. Niewłaściwa instalacja i użytkowanie tego produktu mogą spowodować obrażenia ciała i uszkodzenie produktu.
Operatorzy powinni przestrzegać lokalnych przepisów i regulacji, a środki ostrożności zawarte w niniejszej instrukcji powinny być uzupełnione jedynie o lokalne przepisy bezpieczeństwa.
Produkt ten może być używany tylko w szafach wewnętrznych lub zewnętrznych. Zabrania się używania PM5000TT3.0 w środowisku łatwopalnym, wybuchowym lub zadymionym.
Napięcie zasilania wejściowego powinno być prawidłowe zgodnie z niniejszą instrukcją obsługi.
Nie używaj wody do czyszczenia żadnej części urządzenia i noś zegarki, bransoletki, pierścionki i inne przedmioty przewodzące prąd podczas obsługi urządzeń.
Narzędzia metalowe używane podczas instalacji muszą być izolowane, aby uniknąć zwarcia zasilania i akumulatora.
Operacje instalacji lub konserwacji muszą być zgodne z instrukcją obsługi.
Przed dotknięciem powierzchni przewodnika lub portów połączeniowych należy zmierzyć napięcie punktu styku.
Po instalacji przed włączeniem zasilania należy przeprowadzać rutynowe kontrole zgodnie z instrukcją obsługi.
5. Kroki instalacji w terenie
5.1 Zamontuj FSU w szafie.
5.2 Podłącz kabel z urządzenia docelowego do zacisków złącza FSU
