Szczegóły Produktu:
Zapłata:
|
| Rozmiar prostownika: | 482,5 mm (szer.) * 350 mm (gł.) * 222,5 mm (wys.) | Wejście: | Jednofazowy 220VAC |
|---|---|---|---|
| Tryb instalacji: | Instalowany w szafie 19-calowej | Pojemność wyjściowa: | Maksymalnie: 18 kW (6*3 kW, redundancja N+1) |
| N+1 zwolnienia: | Utrzymany | Możliwość aktualizacji: | Utrzymany |
| LLVD: | 2*100A/1P+1*20A/1P | BLUZA: | 1*63A/1P+1*32A/1P+3*16A/1P |
| Podkreślić: | Modułowy układ wyprostowania telekomunikacyjnego,Prostownik z dystrybucją zasilania AC DC,Rozszerzalny system zasilania telekomunikacyjnego |
||

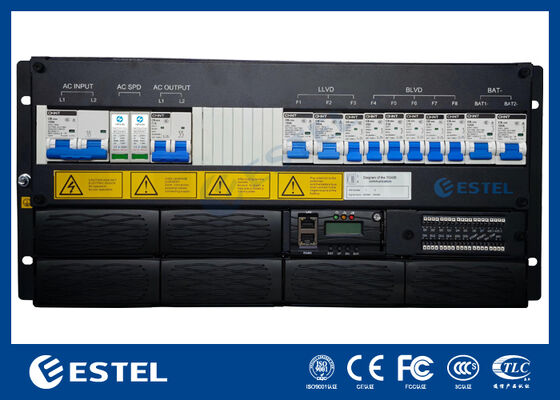

Ulepszalny modułowy prostownik telekomunikacyjny z redundancją N+1 dla telekomunikacji
Przegląd produktu z Modułowy Prostownik System
Ulepszalny system prostowników 18 kW został opracowany z myślą o niezawodności klasy operatorskiej i dostarczaniu dużej gęstości mocy, a także o zapewnieniu stabilnej dystrybucji zasilania AC i DC dla central telekomunikacyjnych, średnich i dużych centrów danych oraz w różnych trudnych warunkach. System akceptuje jednofazowe wejście 220V AC i zapewnia ściśle regulowane wyjście DC z możliwością regulacji w zakresie od –43V do –58V, zazwyczaj ustawione na –53,5V.
Jednocześnie dostarcza wyjście AC 220V 16A z ochroną przeciwprzepięciową klasy C. Przy maksymalnej mocy wyjściowej 18 kW i sprawności konwersji przekraczającej 96% w większości zakresu obciążenia, system znacznie obniża zarówno zużycie energii, jak i związane z tym wymagania dotyczące chłodzenia.

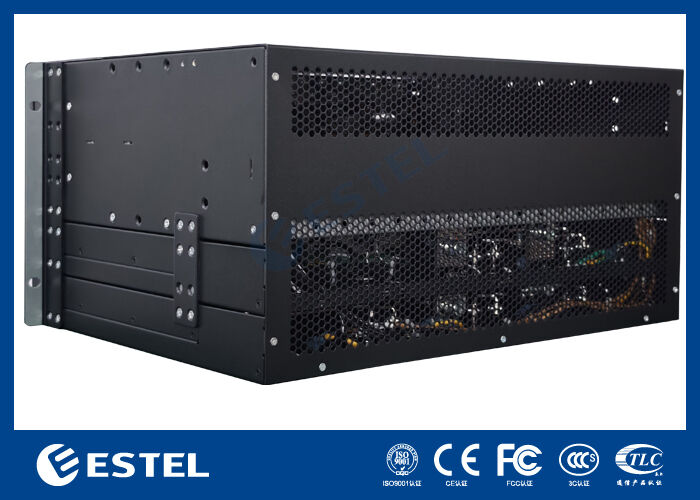

Zaprojektowana z myślą o nieprzerwanej pracy, jednostka obsługuje do sześciu modułów prostowniczych o mocy 3000 W z możliwością wymiany podczas pracy, umożliwiając redundancję N+1 lub wyższą. Każdy moduł waży mniej niż 2 kg i posiada chłodzenie wymuszone powietrzem, aktywną korekcję współczynnika mocy (≥0,99) i niskie całkowite zniekształcenia harmoniczne (THDi ≤5%), aby zapewnić czystą interakcję z siecią i stabilne wyjście. Wszystkie komponenty są umieszczone w obudowie 5U, montowanej w szafie rack 19-calowej, o stopniu ochrony IP20. Możliwość wymiany modułów podczas pracy z dostępem z przodu ułatwia konserwację, podczas gdy zamontowane z tyłu miedziane szyny zbiorcze zapewniają ścieżkę połączenia o niskiej impedancji i wysokim prądzie.
Zintegrowana dystrybucja DC obejmuje zarówno odłączanie obciążenia przy niskim napięciu (LLVD), jak i odłączanie akumulatora przy niskim napięciu (BLVD), umożliwiając priorytetowe odłączanie obciążenia w celu ochrony krytycznych rezerw akumulatorów podczas przerw w dostawie prądu. Zaawansowany kontroler systemu zapewnia kompleksowe monitorowanie i programowalną logikę za pomocą wejść analogowych (AI), wejść cyfrowych (DI) i wyjść cyfrowych (DO). Zdalne zarządzanie jest obsługiwane przez interfejsy RS485 i SNMP, zapewniając operatorom pełną widoczność alarmów, wskaźników wydajności i stanu prostownika. Wyświetlacz LCD na przednim panelu umożliwia również wygodną konfigurację i diagnostykę na miejscu.
Podstawowa Specyfikacja z 5U Modułowy Prostownik System
| Wymiary | 482,5 mm (szer.) * 350 mm (gł.) * 222,5 mm (wys.) |
| Waga | ≤21 kg (bez prostowników) |
| Tryb chłodzenia | Chłodzenie naturalne |
| Tryb instalacji | Zainstalowany w szafie rack 19-calowej |
| Konserwacja | Konserwacja z przodu, możliwość zmiany klasy modułu |
| Stopień ochrony | IP20 |
Dystrybucja zasilania z 5U Modułowy Prostownik System
|
Dystrybucja AC |
Wejście | jednofazowe 220VAC |
| Wyłącznik wejściowy | 1*125A 2P | |
| Częstotliwość wejściowa | 45~65Hz, wartość znamionowa: 50Hz/60Hz | |
| Wyjście | 220VAC 16A | |
| SPD | 20/40KA, 8/20us | |
|
Dystrybucja DC |
Napięcie wyjściowe | -43~-58VDC, wartość znamionowa: -53,5VDC |
| Moc wyjściowa |
Maksymalna: 18 kW (6*3kW, redundancja N+1) |
|
| Wyłącznik akumulatora | 2*125A 1P wyłącznik | |
| Wyłącznik obciążenia |
LLVD: 2*100A/1P+1*20A/1P BLVD: 1*63A/1P+1*32A/1P+3*16A/1P |
Moduł prostownika z 5U Modułowy Prostownik System
| Napięcie wejściowe | 85VAC~300VAC, znamionowe 220VAC |
| Sprawność | >96% |
| Moc znamionowa | 3000W (176~300VAC) |
| Temperatura pracy | -40℃~+75℃ (pełne obciążenie poniżej 50℃) |
| Wymiary | 106,5 mm (szer.) × 286 mm (gł.) × 44,5 mm (wys.) |
| Waga | ≤2 kg |
| Tryb chłodzenia | Chłodzenie wymuszone |
| Współczynnik mocy | ≥0,99 |
| THD | ≤5% |
| Wyjście DC | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A |
Kontroler 5U Modułowy Prostownik System
| Wejście sygnału | 3 AI (2 btemp, 1 env-temp), 7 DI |
| Wyjście alarmowe | 6 DO |
| Interfejs komunikacyjny | RS485/SNMP |
| Tryb wyświetlania | Ekran LCD |
Środowisko 5U Modułowy Prostownik System
| Praca temperatura |
-40℃ ~ +65℃ (pełne obciążenie poniżej 50℃) |
| Temperatura przechowywania | -40℃~+70℃ |
| Wilgotność pracy | 5%~95% (bez kondensacji) |
|
Wysokość |
0~3000m (Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1℃ na każde 200m wzrostu wysokości.) |
