| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |

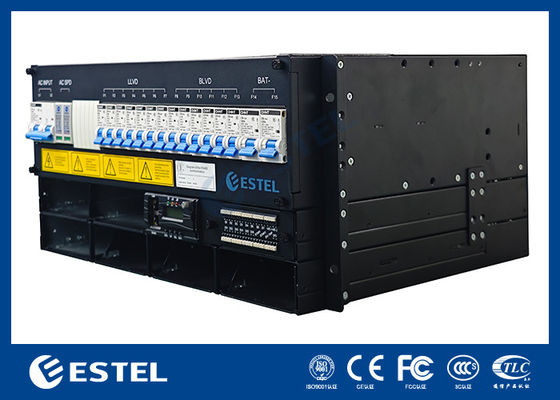

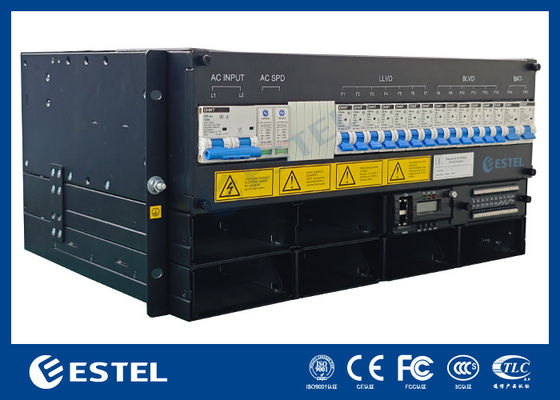

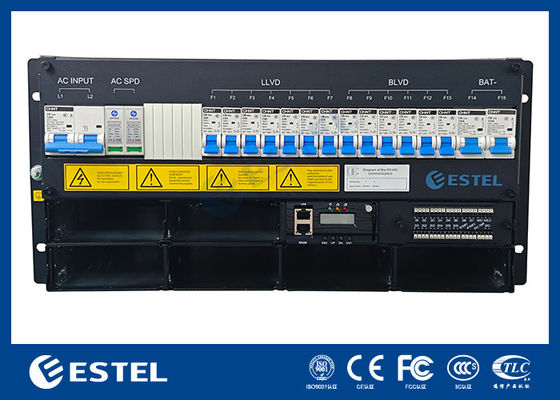

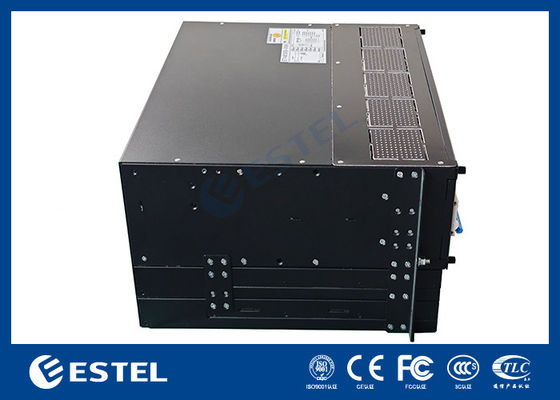

System zasilania wbudowany 5U
Wprowadzenie
ESTEL ET48300 M5E65A jest nowym wbudowanym, kompaktowym źródłem zasilania, wyposażonym w nowatorską architekturę, która zapewnia małe rozmiary i wysoką gęstość mocy (do 24 kW w 5U).System ten priorytetowo traktuje elastyczność klienta.
Kompaktna konstrukcja o wysokości 5U, aby sprostać krytycznym potrzebom zastosowań w zakresie transmisji światłowodowej i mikrofalowej, urządzenia dostępowego, przełącznika.Kable są z przodu dostępne z MCB i busbar.Prawiacze serii MR48 w połączeniu z sterownikiem MC2600 gwarantują bezpieczną, niezawodną i elastyczną pracę.Zbudowany na sprawdzonej technologii ESTEL, seria MR48 jest gotowa spełnić przyszłe wymagania.
Kluczowe cechy
Scenariusze zastosowania
Specyfikacje
| Model produktu | ET48300 M5E65A | ||
| System | Wymiar ((mm) | 482.0(W) *350(D) *5U(H) | |
| Waga | ≤ 20 kg (bez prostowarek) | ||
| Tryb chłodzenia | Naturalne chłodzenie | ||
| Tryb instalacji | Instalacja na stojaku o wymiarze 19 cali lub wewnątrz szafy | ||
| Tryb okablowania | Górne wejście i górne wyjście | ||
| Tryb konserwacji | Utrzymanie przednie, zmiana klasy modułu wsparcia | ||
| Poziom ochrony | IP20 | ||
| Rozdzielenie AC | Tryb wejścia | 220Vac ((L-L) | |
| Pojemność wejściowa | 1×125A/2P | ||
| Zakres napięcia wejściowego | 90 ~ 300Vac | ||
| SPD prądu przemiennego | 20kA/40kA, 8/20μs | ||
| Rozdzielenie prądu stałego | Napięcie wyjściowe | -43~-58VDC, wartość nominalna: -53.5VDC | |
| Maksymalna pojemność | 18 kW ((6×3 kW) | 24 kW ((6×4 kW) | |
| Z wyłączeniem: | 2×125A/1P | ||
| Przerywacze obciążenia |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD: 2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| Moduł naprawczy | Napięcie wejściowe | 85VAC ≈ 300VAC, o mocy nominalnej 220VAC | |
| Efektywność | ≥96% @wartość szczytowa | ||
| Moc nominalna | 3000W ((176~300VAC) | ||
| Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej 50°C) | ||
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) | ||
| Waga | ≤ 2 kg | ||
| Tryb chłodzenia | Chłodzenie przymusowe z wentylatorem | ||
|
Kontroler
|
Wprowadzenie sygnału | 4 AI (3 temperatury akumulatora, 1 temperatury otoczenia), 6 DI (SPD, 6 wspólnych DI) | |
| Wyjście alarmowe | 6 kontakt suchy | ||
| Port łączności | Interfejs LAN/RS232/RS485, LAN-SNMP, TCP/IP | ||
| Tryb wyświetlania | LCD | ||
| Środowisko | Temperatura pracy | -40°C~+75°C (w przypadku pracy z pełnym obciążeniem temperatura nie przekracza 50°C) | |
| Temperatura przechowywania | -40°C~+75°C | ||
| wilgotność operacyjna | 0% ~ 95% ((nie kondensujące) | ||
| Wysokość | 0~3000m ((Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1°C wraz ze wzrostem wysokości o 200m.) | ||
Diagram
MR483000HG2B-CS
| ACInput | Wyjście prądu stałego | ||
| Napięcie wejściowe (nazwa) | 110VAC/220VAC | Napięcie wyjściowe | -42 do -58VDC,oznaczona: -53,5VDC |
| Zakres napięcia wejściowego | 85 do 290VAC | Maksymalna wydajność | >96% |
| Maksymalny prąd wejściowy | 18A | Maksymalna pojemność | 3000 W |
| Częstotliwość wejścia | od 45 do 65 Hz | Maksymalny prąd wyjściowy | 56.1A |
| Wskaźnik mocy | ≥ 0,99 (220VAC @ 20% do 100% obciążenia) | THD | ≤ 5% @ 50% do 100% obciążenia |
| Kontrola i monitorowanie | Środowisko | ||
| Protokół komunikacji | Potrafią | EMC | EN55032 klasa B;EN55035;IEC61000-3-2;IEC61000-3-3 |
| LED | Zielony - normalny; żółty - alarm; czerwony - usterka | Bezpieczeństwo | Wymagania w zakresie bezpieczeństwa |
MR484000SG1-GS
l Maksymalna sprawność > 96,5%
l Prędkość mocy od 45°C do 75°C
l Wydajna moc ratingowa < 176VAC
l Wysoka gęstość mocy
| ACInput | Wyjście prądu stałego | ||
| Napięcie wejściowe (nazwa) | 110VAC/220VAC | Napięcie wyjściowe | -42 do -58VDC,oznaczona: -53,5VDC |
| Zakres napięcia wejściowego | 85 do 290VAC | Maksymalna wydajność | > 96,5% |
| Maksymalny prąd wejściowy | 26A | Maksymalna pojemność | 4350W |
| Częstotliwość wejścia | od 45 do 65 Hz | Maksymalny prąd wyjściowy | 81.3A |
| Wskaźnik mocy | ≥ 0,99 (220VAC @ 20% do 100% obciążenia) | THD | < 3% @ ≥ 50% obciążenia |
| Kontrola i monitorowanie | Środowisko | ||
| Protokół komunikacji | Potrafią | EMC | EN55032 klasa B;EN55035;IEC61000-3-11;IEC61000-3-12 |
| LED | Zielony - normalny; żółty - alarm; czerwony - usterka | Bezpieczeństwo | Wymagania w zakresie bezpieczeństwa |
Kontroler MC2600
Wprowadzenie
MC2600 to nowa generacja kontrolera zasilania stałego, opracowana przez firmę Megmeet.przyjazne dla użytkownika, a także prosty w obsłudze interfejs, mocna funkcja zarządzania energią elektryczną, w tym zarządzanie energią napędową, akumulatory VRLA i baterie jonowe oraz moduły słoneczne.
Kluczowe cechy
Pomiar
24 x odczyty analogiczne i 9 x odczyty cyfrowe, w tym: napięcie układu, prąd obciążenia, prąd baterii, temperatura baterii, 8*Dl, 8*D0, itp.
Komunikacja
Kontroler komunikuje się z komputerem hosta w dwóch trybach: Rs485 i ethernet (WEB lub SNMP.pobranie dzienników danych i alarmu historii dostępne są za pośrednictwem przeglądarki WEBKomunikacja pomiędzy sterownikiem a korektorami oraz modułami słonecznymi wykorzystuje komunikację CAN.
Protokół SNMP obsługuje porty GET, SET i TRAP 4xRs485 dla baterii BMS, DG lub urządzenia z funkcją rozszerzenia
Dziennik historii alarmu
1000 dziennik historii alarmu zdarzeń, FlFO do analizy systemu
System Statrs Log
1000 zapisów odczytów napięcia wyjściowego i prądu obciążenia oraz 50 zapisów odczytów historycznych badań baterii
LCD&LED
Wyświetlacz ekranu LCD o rozmiarach 128 x 32 dla stanu dostępu, alarmów, ustawień użytkownika; zielone/żółte/czerwone diody LED wskazują stan działania i alarmy
Zarządzanie baterią
Zarządzanie baterią
Alarmy/Wydarzenia
MC2900 sterownik
Wprowadzenie
Mc2900 to najnowsza generacja sterownika zasilania prądu stałego opracowana przez Megmeet. Bazuje na procesorze ARM Cortex-A8, 256Nflash, 512M SRAM i systemie operacyjnym linux.,i łatwy w obsłudze interfejsSterownik zapewnia funkcję zarządzania sterownikiem, modułem słonecznym, modułem wiatrowym, modułem DC/DC, modułem HVDC, akumulatorem VRLA i akumulatorem litowo-jonowym.
Kluczowe cechy
Pomiar
22 x odczyty analogiczne i 12 x odczyty cyfrowe, w tym: napięcie układu, prąd obciążenia, prąd baterii, temperatura baterii, temperatura otoczenia, wilgotność otoczenia, 12*Dl. 8*DO. itp.
Komunikacja
Kontroler komunikuje się z komputerem hosta w 2 trybach: Rs485 i ethernet (TcP/p, UDp, https i SNMp).Przechowywanie historii eksploatacji i historii alarmu jest dostępne w przeglądarce WEBKomunikacja pomiędzy sterownikiem a wyrównawcami oraz modułami słonecznymi wykorzystuje komunikację CAN.
Protokół SNMP obsługuje porty GET, SET i TRAP 4xRS485 dla bateri BMS, DG lub płyt funkcji rozszerzenia
Dziennik historii alarmu
200000 alarmów historycznych i 100000 zdarzeń historycznych
System Statrs Log
5000 dzienników badań baterii, 5000 dzienników ładowania baterii, 5000 dzienników rozładowania baterii, 5000 DG dzienników pracy
LCD&LED
Ekran LCD o wymiarach 128 x 160 do uzyskania dostępu do bieżących warunków pracy, alarmów, ustawień użytkownika; zielone/żółte/czerwone diody LED wskazują stan pracy i alarmy
Zbieranie i zarządzanie
Zarządzanie baterią
L Zarządzanie ładowaniem i pływaniem
L Zarządzanie limitem prądu ładowania
l Kompensacja temperatury
l LVD
l Badanie baterii
l Wyliczenie napięcia środkowego
I szczyt cięcia
l Zarządzanie bateriami litowymi
Przejmuj zgodnie z pojemnością baterii
Przełączam w zależności od napięcia baterii
Badanie DG
l Pozostałe obliczenia paliwa
L Zarządzanie priorytetami w zakresie energii
L Korektyfikator Zarządzanie oszczędnościami energii
l Obrót korektora
Alarmy/Wydarzenia
