Szczegóły Produktu:
Zapłata:
|
| Nazwa: | System naprawcy telekomunikacyjnego zamontowany na stojaku | Moduł prostownika: | 1,74 kW*3 szt |
|---|---|---|---|
| Kontroler: | Komunikacja Ethernet, SNMP, ModBus i RS485 | Napięcie wyjściowe: | -48VDC (-43 do -58VDC) |
| Napięcie iutput: | Jednofazowe 220VAC | Aplikacja: | telekomunikacja, użyteczności publicznej, automatyka przemysłowa, przesył energii elektrycznej, BTS |
| Podkreślić: | 19-calowy wyprostownik telekomunikacyjny 2U,System mocy wejściowej prądu prądu prądu stałego,zasilacz kabiny telekomunikacyjnej |
||
19-calowy standardowy układ zasilania prostownika 2U Wejście AC i wyjście DC do szafy telekomunikacyjnej
1. Wejście AC Wyjście DC 19-calowy standardowy system zasilania prostownika 2U do szafy telekomunikacyjnej Wprowadzenie:
Standardowy system zasilania prostownikiem 2U został specjalnie zaprojektowany, aby sprostać zapotrzebowaniu na rozwiązania zasilania o większej gęstości i bardziej kompaktowych rozmiarach. Nadaje się do zastosowań wymagających rozszerzalnego, łatwego w serwisowaniu i niezawodnego zasilacza, mieszczącego się na minimalnej przestrzeni.
M45D65B składa się z jednostki dystrybucyjnej, modułu prostownika, modułu konwersji i modułu monitorowania. Norma w tabeli poniżej:
|
Konfiguracja |
Moduł prostownika |
Uwaga |
|
Standard |
GB 4943 |
Szczegółowe informacje można znaleźć w specyfikacjach modułów |
|
Standard |
IEC/EN 62368-1 |
|
|
Standard |
EN 55032 klasa A, GR1089 wydanie 4, R3-10, R3-11, R3-12 klasa B certyfikowany przez Amerykę Północną |
|
|
Standard |
EN300386, KLASA |
2. System prostownika 2U Szybkie szczegóły:
|
Dystrybucja prądu przemiennego |
Dystrybucja prądu stałego |
||
|
Tryb wprowadzania |
Trójfazowy 380VAC |
Napięcie wyjściowe |
42 do -58 VDC, wartość znamionowa: -53,5 VDC |
|
Pojemność wejściowa |
63A |
Łamacz obciążenia |
6×30A/1 szt |
|
Częstotliwość wejściowa |
45 do 66 Hz, wartość znamionowa: 50 Hz/60 Hz |
SPD |
10kA, 8/20μs |
|
Prostownik |
Kontroler |
||
|
Napięcie wejściowe |
85VAC ~ 300VAC, znamionowe 220VAC |
Wyjście alarmowe |
6 suchy kontakt |
|
Efektywność |
>96% |
Wejście sygnału |
4 AI (3 temp. akumulatora, 1 temp. otoczenia), 7 DI (SPD, 6 wspólnych DI) |
|
Moc znamionowa |
1740 W (176–300 V AC) |
Port komunikacyjny |
RS485,SNMP |
|
Temperatura pracy |
-40 ℃ ~ + 75 ℃ (pełna moc wyjściowa poniżej 50 ℃) |
Tryb wyświetlania |
LCD |
|
System |
Środowisko |
||
|
Tryb chłodzenia |
Naturalne chłodzenie |
Temperatura pracy |
10 ℃ do +55 ℃ |
|
Tryb okablowania |
Okablowanie z tyłu |
Temperatura przechowywania |
40 ℃ do + 75 ℃ |
|
Tryb konserwacji |
Konserwacja backendu, zmiana klasy modułu wsparcia |
Wilgotność robocza |
5% do 95% (bez kondensacji) |
|
Poziom ochrony |
IP20 |
Wysokość |
0 do 4000 m (jeśli wysokość mieści się w zakresie od 3000 m do 4000 m, maksymalna temperatura robocza spada o 1 ℃ wraz ze wzrostem wysokości o 200 m) |
3. Cecha produktu
Aktywna kompensacja współczynnika mocy: Moduł prostownika wykorzystuje technologię aktywnej kompensacji współczynnika mocy, osiągając współczynnik mocy 0,99.
Szeroki zakres napięcia wejściowego AC: Normalny zakres roboczy napięcia wejściowego AC jest szeroki i wynosi od 90 do 290 V dla prądu jednofazowego (i od 323 V do 480 V dla prądu trójfazowego).
Wysoka wydajność: moduł prostownika wykorzystuje technologię miękkiego przełączania z pełnym mostkiem, o wydajności do 96%.
Inteligentne zarządzanie baterią: Funkcje obejmują ochronę przed wyłączeniem obciążenia i ochronę baterii niskonapięciowej (LVLD + LVBD), a także dodatkowe wyłączanie zasilania (za pomocą dodatkowego wyłącznika zasilania). Obsługuje takie funkcje, jak kompensacja temperatury, automatyczne wyrównywanie i kontrola ładowania pływającego, automatyczna regulacja napięcia, obliczanie pojemności akumulatora i testowanie akumulatora online.
Technologia wymiany podczas pracy: Moduł prostownika obsługuje nieniszczącą wymianę podczas pracy, umożliwiając łatwą wymianę typu plug-and-play w czasie krótszym niż 1 minuta.
Konstrukcja sieciowa: oferuje wiele interfejsów komunikacyjnych (takich jak RS485 i styki bezpotencjałowe) dla elastycznej sieci, umożliwiając lokalne i zdalne monitorowanie w czasie rzeczywistym przy pracy bez nadzoru.
Ochrona odgromowa: Zaprojektowana z ochroną odgromową zarówno po stronie prądu przemiennego, jak i stałego, dzięki czemu nadaje się do stosowania w obszarach narażonych na burze.
Ochrona przed awariami i alarmy: Obsługuje funkcje ochrony przed awariami i alarmy w celu zwiększenia niezawodności systemu.
Konserwacja przyjazna dla użytkownika: Konstrukcja umożliwia montaż na ścianie, skutecznie oszczędzając miejsce i upraszczając konserwację.
Niskie promieniowanie: Zawiera zaawansowaną konstrukcję kompatybilności elektromagnetycznej, aby zapewnić bardzo niski poziom promieniowania.

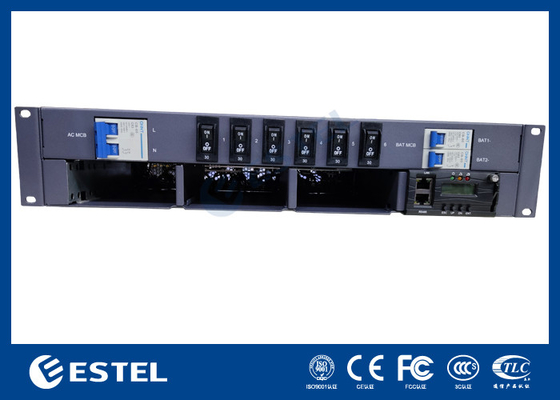

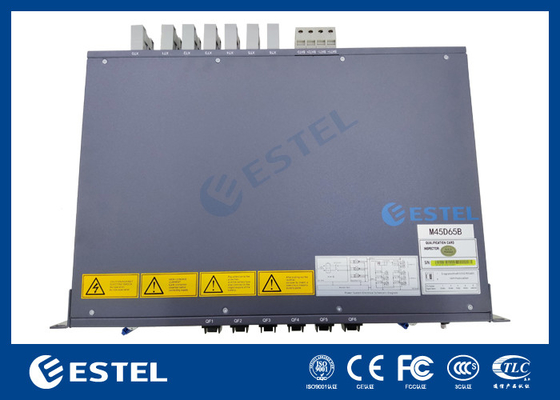

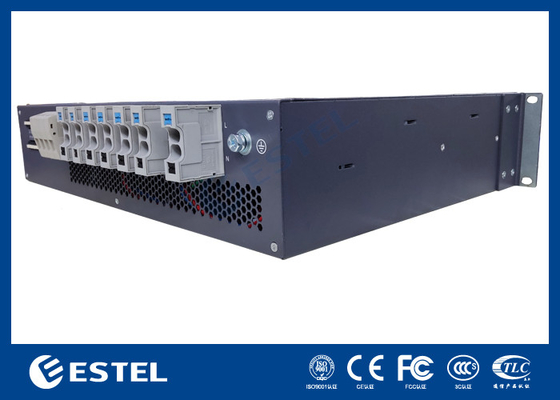

4. Zdjęcia układu prostownika:
5. Zdjęcia modułu prostownika:
6. Zdjęcia opakowań:
