AC48V 750A Telekomunikacyjne systemy zasilania prądem stałym dla stacji bazowych Obsługiwany protokół SNMP RS485

Przegląd produktu

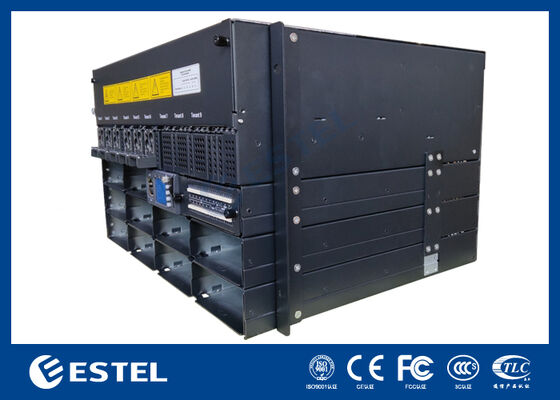

System zasilania szafy DC ET48750-M7E106 to platforma konwersji mocy klasy operatorskiej o dużej pojemności, zaprojektowana z myślą o kluczowych węzłach telekomunikacyjnych, dużych centrach danych i obiektach przemysłowych o krytycznym znaczeniu, gdzie ciągłość zasilania jest niezbędna. Łączy się poprzez listwy zaciskowe — skonfigurowane jako L1×3, L2×2, L3×2 i N×6 — w celu obsługi wejść prądu przemiennego. System zapewnia precyzyjnie regulowane napięcie wyjściowe prądu stałego z możliwością regulacji w zakresie od –43 VDC do –58 VDC, z nominalną wartością zadaną wynoszącą –53,5 VDC. Przy pełnej mocy wyjściowej 30 kW utrzymuje sprawność konwersji na poziomie powyżej 96% nawet przy dużym obciążeniu, znacznie zmniejszając straty energii i wydatki operacyjne.

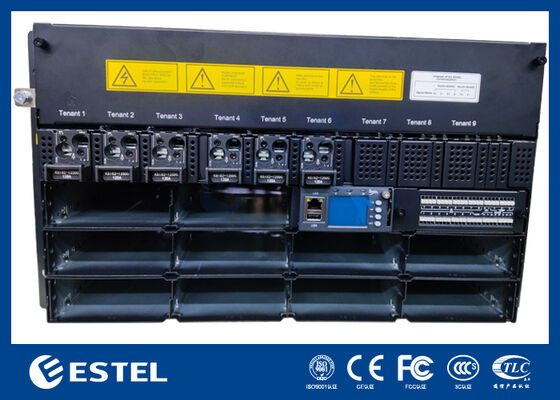

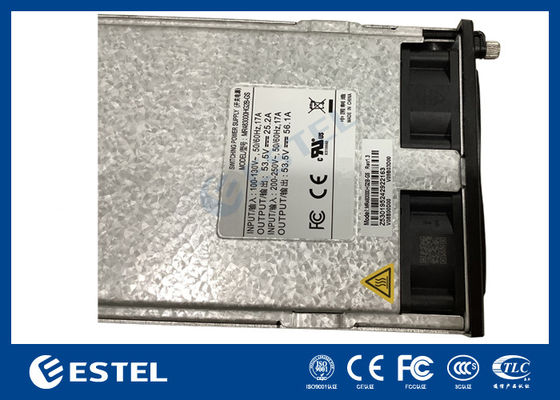

Architektura jest w pełni modułowa i odporna na awarie, obsługując do dziesięciu modułów prostowniczych o mocy 3000 W z możliwością wymiany podczas pracy w schemacie redundancji N+1 lub wyższej. Każdy moduł prostownika waży poniżej 2 kg i wykorzystuje chłodzenie wymuszonym obiegiem powietrza, zaawansowaną korekcję współczynnika mocy (≥0,99) i bardzo niskie całkowite zniekształcenia harmoniczne (THDi ≤5%), zapewniając pracę przyjazną dla sieci i stałą jakość energii. Cały system mieści się w obudowie o wysokości 6U, przystosowanej do standardowych szaf 19-calowych. Dostęp do konserwacji w trybie hot-swap z przodu i prowadzenie kabli na panelu górnym upraszczają instalację i obsługę w terenie, a obudowa o stopniu ochrony IP20 chroni przed przypadkowym kontaktem i wnikaniem stałych ciał obcych.

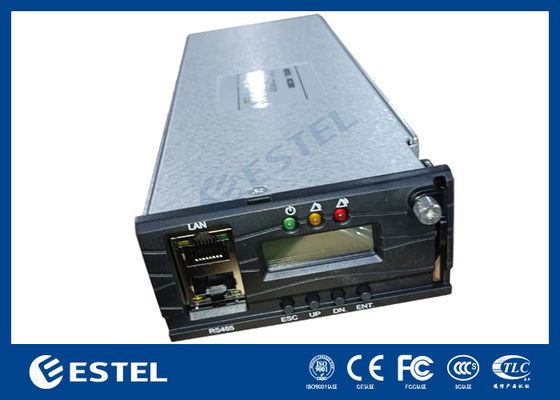

Dystrybucją energii zarządza się za pomocą zintegrowanego panelu prądu stałego, który obsługuje zarówno LLVD (odłączenie niskiego napięcia obciążenia), jak i BLVD (odłączenie niskiego napięcia akumulatora), umożliwiając priorytetowe odłączanie obciążenia i wydłużony czas pracy akumulatora podczas przerw w zasilaniu. Za inteligencję systemu odpowiada dedykowany sterownik wyposażony w cztery analogowe wejścia czujników, osiem cyfrowych wejść stanu i siedem programowalnych przekaźników alarmowych ze stykiem bezpotencjałowym. Kompleksowe zdalne zarządzanie jest możliwe za pośrednictwem RS232, RS485 i SNMP, zapewniając operatorom pełną widoczność i kontrolę nad parametrami zasilania, alarmami i stanem prostownika. Lokalną konfigurację i monitorowanie w czasie rzeczywistym ułatwia zintegrowany wyświetlacz LCD na panelu przednim.

Zaprojektowany do stosowania w środowiskach wymagających fizycznie, system działa nieprzerwanie w zakresie temperatur otoczenia od –40°C do +65°C i jest odporny na wilgotność względną od 5% do 95% (bez kondensacji). Zapewnia również pełną moc wyjściową bez obniżania wartości znamionowych na wysokościach do 3000 metrów. Łącząc skalowalną modułowość, inteligentne zarządzanie obciążeniem i odporność klasy przemysłowej, ET48750-M7E106 oferuje solidną, przyszłościową infrastrukturę zasilania prądem stałym do zastosowań, w których przestoje są nie tylko kosztowne, ale także nie do przyjęcia z operacyjnego punktu widzenia.
