Szczegóły Produktu:
Zapłata:
|
| Wymiar: | 482,6 (szer.)*350,0 (gł.)*1U (wys.) | Waga: | ≤11kg (bez prostowników) |
|---|---|---|---|
| Moc prostownika: | 6kW | Moduł prostownika: | 2*3kW |
| SNMP: | Wsparcie | RS485: | Wsparcie |
| Możliwość dostosowania: | Tak | Pakiet: | karton/drewniana skrzynka |
| Podkreślić: | System zasilania telekomunikacyjnego SNMP,System zasilania zdalnego sterowania RS485,wielofunkcyjne zasilanie telekomunikacyjne |
||

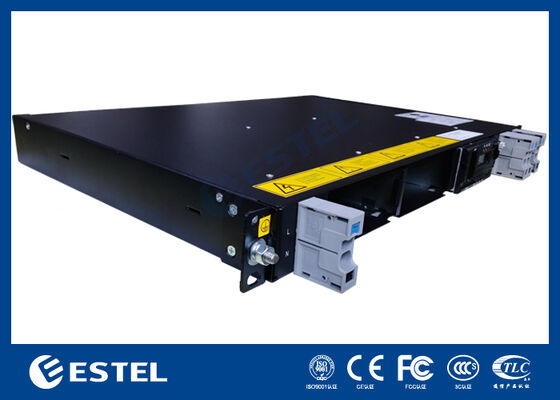

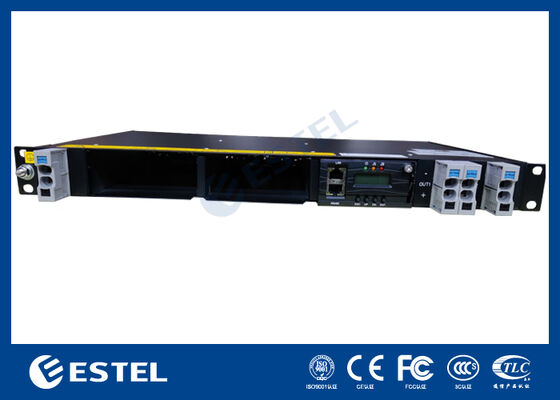

Przegląd produktu
ET4860-M3I21 system zasilania stałym prądem jest wydajna, elastyczna platforma zasilania stałym prądem specjalnie zaprojektowana do infrastruktury telekomunikacyjnej, centrów danych,i środowisk przemysłowych, które wymagają nieprzerwanego i niezawodnego dystrybucji energii. Działający z jednofazowego wejścia 220VAC, zapewnia regulowaną moc wyjścia prądu stałego regulowaną od ¥43VDC do ¥58VDC, zazwyczaj ustawioną na ¥53,5VDC.system obsługuje rozmieszczenia o dużym zużyciu energii przy jednoczesnym utrzymaniu wydajności konwersji powyżej 96%.
Zaprojektowany zarówno pod kątem modułowości, jak i odporności na usterki, system może pomieścić do dwóch modułów wyprostowawców o mocy 3000 W w redundantnej konfiguracji N + 1.Każdy moduł prostownicy waży mniej niż 2 kg i posiada chłodzenie na przymusowym powietrzu, współczynnik mocy zbliżony do jednostki (≥0,99) i niskie całkowite zniekształcenie harmonijne (THDi ≤5%) w celu zapewnienia czystej i efektywnej konwersji mocy.urządzenie umożliwia obsługę przedniego dostępu i wprowadzenie kabla do górnego panelu, a jego klasyfikacja IP20 gwarantuje podstawową ochronę przed obiektami stałymi.
W celu elastycznego alokacji mocy zintegrowany panel dystrybucji prądu stałego zawiera funkcję BLVD. System inteligentny jest sterowany przez zaawansowany sterownik wyposażony w cztery wejścia czujników analogowych,osiem wejścia stanu cyfrowego, oraz siedem konfigurowalnych przekaźników suchego kontaktu dla alarmów.natomiast LCD z przedniego panelu zapewnia lokalne opcje monitorowania i konfiguracji.
Zbudowany w celu wytrzymania ekstremalnych warunków, system działa niezawodnie w temperaturze od ′′40°C do +65°C oraz w poziomie wilgotności nie kondensującej od 5% do 95%.Utrzymuje pełną moc nominalną na wysokości do 3000 metrówDzięki skalowalnej architekturze i solidnej konstrukcji ten system zasilania prądem stałym o mocy 6 kW zapewnia gotowe rozwiązanie energetyczne dla zastosowań o kluczowym znaczeniu, w których czas pracy nie jest negocjowany.
| Rodzaj | ET4860-M3I21 | |||
| System | Wymiar | 482.6(W) *350.0(D) *1U(H) | ||
| Waga | ≤ 11 kg (bez prostowarek) | |||
| Tryb chłodzenia | Naturalne chłodzenie | |||
| Tryb instalacji | Zainstalowane na stojaku o długości 19 cali | |||
| Tryb okablowania | Górne wejście i górne wyjście | |||
| Tryb konserwacji | Utrzymanie przednie, zmiana klasy modułu wsparcia | |||
| Poziom ochrony | IP20 | |||
| Klimatyzator Rozdzielanie |
Tryb wejścia | 220VAC jednofazowy,1U wciskowy terminal | ||
| Częstotliwość wejścia | 45~65 Hz, wartość znamionowa: 50Hz/60Hz | |||
| D.C. Rozdzielanie |
Napięcie wyjściowe | -43~-58VDC, wartość nominalna: -53.5VDC | ||
| Maksymalna pojemność | 6000w ((2*3000w, N+1 redundancji) | |||
| Z wyłączeniem: | 1U przyciskowy terminal*2 | |||
| Przerywacze obciążenia | 1U przyciskowy terminal*2 | |||
| Sprostownik | Napięcie wejściowe | 85VAC ≈ 300VAC, o mocy nominalnej 220VAC | ||
| Efektywność | >96% | |||
| Moc nominalna | 3000W ((176~300VAC) | |||
| Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej 50°C) | |||
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) | |||
| Waga | ≤ 2 kg | |||
| Tryb chłodzenia | Chłodzenie przymusowe | |||
| Współczynnik mocy | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| Wyjście prądu stałego | Wymagania w odniesieniu do urządzeń, które mają być wykorzystywane do wykonywania pomiarów, są następujące: | |||
| Kontroler | Wprowadzenie sygnału | 3 AI ((2 temperatura baterii, 1 temperatura otoczenia) | ||
| Wyjście alarmowe | 6 kontakt suchy | |||
| Port łączności | RS232/485, SNMP | |||
| Tryb wyświetlania | LCD | |||
| Środowisko | Działanie temperatury |
-40°C ~ +65°C (pełna moc wyjściowa poniżej 50°C) | ||
| Temperatura przechowywania | -40°C~+70°C | |||
| wilgotność operacyjna | 5% ~ 95% (nie kondensujące) | |||
| Wysokość | 0~3000m(Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna wysokość operacyjna W przypadku większej wysokości powietrza temperatura spada o 1°C wraz ze wzrostem wysokości o 200 m.) |
|||
