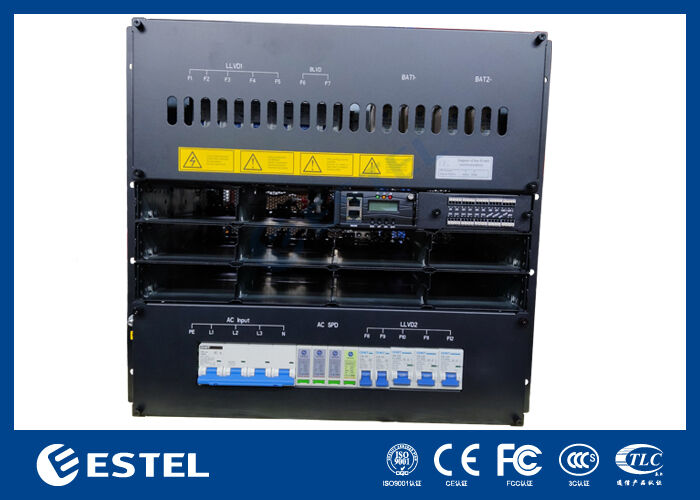

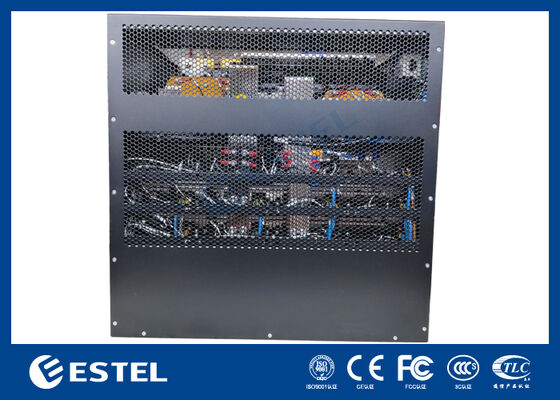

System zasilania prostownikowego Telecom DC48V z zaawansowanym zdalnym zarządzaniem

Przegląd produktu

ET48750-M7E1010System zasilania DC w szafie rack zapewnia wysoką wydajność, odporne rozwiązanie zasilania DC, zaprojektowane specjalnie dla infrastruktury telekomunikacyjnej, operacji centrów danych i zastosowań przemysłowych wymagających niezawodnego zasilania DC. Akceptuje trójfazowe wejście 380VAC i dostarcza stabilne wyjście DC regulowane w zakresie od –43VDC do –58VDC, z nominalnym punktem pracy –53,5VDC. Oferując maksymalną wydajność wyjściową 30kW, system ten niezawodnie obsługuje instalacje o wysokim zapotrzebowaniu, osiągając jednocześnie sprawność konwersji mocy przekraczającą 96%.

Dzięki modułowej i redundantnej konstrukcji, system obsługuje do 10*3000W modułów prostownikowych skonfigurowanych dla redundancji N+1, przy czym każdy kompaktowy moduł waży poniżej 2 kg. Prostowniki wykorzystują chłodzenie wymuszone powietrzem, osiągają bliski jedności współczynnik mocy (≥0,99) i utrzymują niskie całkowite zniekształcenia harmoniczne (THDi ≤5%) dla wydajnej i czystej konwersji mocy. Z dostępem serwisowym z przodu, okablowaniem z górnego panelu i stopniem ochrony IP20, obudowa 10U do montażu w szafie rack podkreśla bezpieczeństwo operacyjne, łatwość serwisowania i prostą integrację ze standardowymi 19-calowymi szafami.

Panel dystrybucji DC jest wyposażony w bezpiecznik obwodu akumulatora 2*250A/2P i zawiera 2 LLVD i BLVD funkcjonalność dla bezpiecznego i elastycznego zarządzania energią. Inteligencja systemu jest zapewniona przez dedykowany kontroler z 3 wejściami czujników analogowych, 7 wejściami stanu cyfrowego i 6 konfigurowalnymi przekaźnikami alarmowymi bezpotencjałowymi. Zdalne monitorowanie i zarządzanie są możliwe za pośrednictwem interfejsów RS232/485 i SNMP, a zintegrowany wyświetlacz LCD umożliwia lokalne wyświetlanie stanu i konfigurację.

Zaprojektowany do pracy w wymagających warunkach, system działa w rozszerzonym zakresie temperatur od –40℃ do +65℃, toleruje wilgotność względną od 5% do 95% (bez kondensacji) i utrzymuje pełną wydajność na wysokościach do 3000 metrów. Łącząc skalowalną architekturę modułową z sprawdzoną niezawodnością, ten system zasilania DC o mocy 30kW stanowi solidne i skalowalne rozwiązanie energetyczne dla krytycznej infrastruktury, gdzie dostępność zasilania jest najważniejsza.

System

• Wymiary: 482,0(szer.) × 350,0(gł.) × 10U(wys.)

• Waga: ≤35kg (bez prostowników)

• Tryb chłodzenia: Chłodzenie naturalne

• Tryb instalacji: Instalacja w 19-calowej szafie rack lub wewnątrz szafy

• Tryb okablowania: Wlot i wylot od góry

• Tryb konserwacji: Konserwacja z przodu, wsparcie dla zmiany klasy modułu

• Poziom ochrony: IP20

Dystrybucja AC

• Tryb wejścia: Trójfazowe 380VAC, 125A/4P

• Częstotliwość wejściowa: 45–66Hz, wartość znamionowa: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Dystrybucja DC

• Napięcie wyjściowe: –43 ~ –58VDC, wartość znamionowa: –53,5VDC

• Maksymalna wydajność:30kW(10*3kw, redundancja N+1)

• Wyłączniki akumulatorów: Bezpiecznik 2*250A/2P

• Wyłączniki obciążenia:

• LLVD1: 2*63A/1P+3*100A/1P;

• LLVD2: 2*63A/1P+3*100A/1P

• BLVD: 2*100A/1P

• DC SPD: 10kA/20kA, 8/20μs

Prostownik

• Napięcie wejściowe: 85VAC ~ 300VAC, znamionowe 220VAC

• Sprawność: >96%

• Moc znamionowa: 3000W (176–300VAC)

• Temperatura pracy: –40℃ ~ +75℃ (pełna wydajność poniżej 50℃)

• Wymiary: 106,5mm(szer.) × 286mm(gł.) × 41,5mm(wys.) (1U/wys.)

• Waga: ≤2kg

• Tryb chłodzenia: Chłodzenie wymuszone

• Współczynnik mocy: ≥0,99

• THD: ≤5%

• Wyjście DC: –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A

Kontroler

• Model: MC2600

• Wejście sygnału: 3 AI (3 temperatury otoczenia), 7 DI

• Wyjście alarmowe: 6 styków bezpotencjałowych

• Port komunikacyjny: RS232/485, SNMP

• Tryb wyświetlania: LCD

Środowisko

• Temperatura pracy: –40℃ ~ +65℃ (pełna wydajność poniżej 50℃)

• Temperatura przechowywania: –40℃ ~ +70℃

• Wilgotność pracy: 5% ~ 95% (bez kondensacji)

• Wysokość: 0 ~ 3000m (Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1℃, gdy wysokość wzrasta o 200m.)
