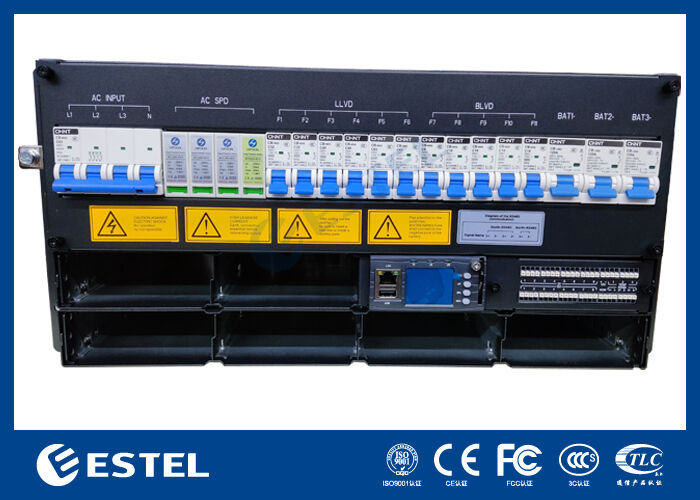

System zasilania prądem stałym z zintegrowanym zdalnym zarządzaniem sieciami telekomunikacyjnymi

Przegląd produktu

ET48450-M7F65System zasilania stałym prądem zapewnia wysokiej wydajności, elastyczne rozwiązanie zasilania stałym prądem zaprojektowane specjalnie do infrastruktury telekomunikacyjnej, operacji w centrach danych,i zastosowań przemysłowych wymagających niezawodnego dystrybucji prądu stałegoPrzyjmuje trójfazowe wejście 380VAC i zapewnia stabilny wyjście prądu stałego regulowalne między ¥43VDC a ¥58VDC, z nominalnym punktem pracy ¥53,5VDC. Oferuje maksymalną moc wyjściową 18kW,system ten niezawodnie obsługuje instalacje o dużym zapotrzebowaniu przy jednoczesnym osiągnięciu wydajności konwersji mocy przekraczającej 96%.

System posiada konstrukcję modułową i redundantną i obsługuje do 6*3000W modułów prostowarunkowych skonfigurowanych do redundancji N+1, z których każdy moduł kompaktowy waży poniżej 2 kg.Sprostowarki wykorzystują chłodzenie na przymusowym powietrzu, osiągając współczynnik mocy zbliżony do jednostki (≥ 0,99), oraz utrzymując niskie całkowite zniekształcenie harmonijne (THDi ≤ 5%) dla efektywnej i czystej konwersji mocy.i IP20 ochrona przed wejściem, podwozie 5U montażowe na stojak podkreśla bezpieczeństwo operacyjne, łatwość obsługi i prostą integrację ze standardowymi 19-calowymi szafami.

Panel dystrybucyjny prądu stałego jest wyposażony w wyłączniki 3*125A/1PLLVD i aFunkcjonalność BLVD zapewnia bezpieczne i elastyczne zarządzanie energią.i 8 konfigurowalnych przekaźników alarmowych suchego kontaktuZdalne monitorowanie i zarządzanie umożliwia się za pośrednictwem interfejsów RS232/485 i SNMP, a zintegrowany wyświetlacz LCD umożliwia lokalne wyświetlanie stanu i konfigurację.

Zaprojektowany do pracy w wymagających warunkach, system działa w rozszerzonym zakresie temperatur od 40°C do +65°C, toleruje wilgotność względną od 5% do 95% (nie kondensująca się),i utrzymuje pełną wydajność na wysokości do 3000 metrówPołączenie skalowalnej architektury modułowej z sprawdzoną niezawodnością,Ten system zasilania prądem stałym o mocy 18 kW stanowi solidne i skalowalne rozwiązanie energetyczne dla infrastruktury krytycznej, w której dostępność energii jest najważniejsza..

System

• Wymiary: 482,0 ((W) × 350,0 ((D) × 5U ((H)

• Masa: ≤ 25 kg (bez prostowarek)

• Tryb chłodzenia: chłodzenie naturalne

• Tryb montażu: instalowany na półce o długości 19 cali lub wewnątrz szafki

• Tryb okablowania: górne wejście i górne wyjście

• Tryb konserwacji: konserwacja przednia, zmiana klasy modułu wspierającego

• Poziom ochrony: IP20

Rozdzielenie AC

• Tryb wejścia:380VAC trójfazowy, 63A/4P

• Częstotliwość wejścia: 4566Hz, wartość nominalna: 50Hz/60Hz

• SPD AC: 20kA/40kA, 8/20μs

Rozdzielenie prądu stałego

• napięcie wyjściowe: ¥43 ~ ¥58VDC, wartość nominalna: ¥53,5VDC

• Maksymalna pojemność:18kW ((6*3kw, N+1 redundancji)

• Z wyłączeniem:3*125A/1P

• Włókna z wyłączeniem:

• LLVD:2*32A/1P+2*40A/1P+2*63A/1P

• BLVD:1*6A/1P+2*10A/1P+2*16A/1P

• SPD DC: 10kA/20kA, 8/20μs

Sprostownik

• napięcie wejściowe:85VAC ~ 300VAC, znamionowy 220VAC

• Wydajność: > 96%

• Moc znamionowa: 3000 W (176~300 VAC)

• Temperatura robocza: 40 °C do +75 °C (pełna moc poniżej 50 °C)

• Rozmiar: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1 U/H)

• Masa: ≤2 kg

• Tryb chłodzenia: chłodzenie przymusowe

• Współczynnik mocy: ≥ 0.99

• THD: ≤ 5%

• Wyjście prądu stałego: ¥43 ~ ¥58VDC, znamionowe ¥53,5VDC, maksymalnie 55A

Kontroler

• Model: MC2900

• Wprowadzenie sygnału: 4 AI (3 temperatury otoczenia, 1 wilgotność), 8 DI

• Wyjście alarmowe: 8 kontakty suche

• Port komunikacyjny: RS232/485, SNMP

• Tryb wyświetlania: LCD

Środowisko

• Temperatura pracy: ¥40°C ~ +65°C (pełna moc wyjściowa poniżej 50°C)

• Temperatura przechowywania: 40 °C ~ + 70 °C

• wilgotność operacyjna: 5% ~ 95% (nie kondensacyjna)

• Wysokość: 0 ~ 3000 m (jeśli wysokość znajduje się w zakresie od 2000 m do 3000 m, maksymalna temperatura pracy zmniejsza się o 1 °C wraz ze wzrostem wysokości o 200 m.)
