Szczegóły Produktu:
Zapłata:
|
| Wymiar: | Wys. 750 mm × szer. 750 mm × gł. 2000 mm | Typ: | Szafka zasilająca telekomunikacyjna |
|---|---|---|---|
| Gwarancja: | 12 miesięcy | Tworzywo: | Stal ocynkowana |
| Kolor: | Szary | Przestrzeń wewnętrzna: | 19 cali, 38U |
| Drzwi: | Z jednym drzwiami wejściowymi | Powłoka: | Elektrostatyczne natryskiwanie proszkowe |
| Podkreślić: | System zasilania telekomunikacyjnego na zewnątrz IP65,Obudowa zasilania telekomunikacyjnego 12kW,Zewnętrzny system zasilania z prostownikami 200A |
||

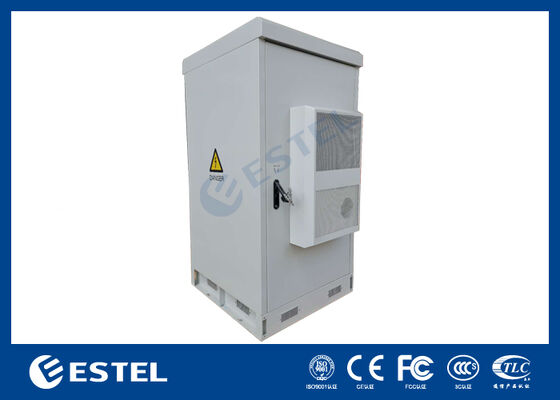

System zasilania telekomunikacyjnego na zewnątrz IP65 Obudowa zasilania zewnętrznego z korektorami o mocy 12 kW 200A
1Wprowadzenie zewnętrznego systemu zasilania telekomunikacyjnego IP65 zewnętrzne obudowy zasilania z 12kW 200A korektorów
ET7575200A-38U-12kW/200A to szafa zewnętrzna, która może zapewnić stabilne zasilanie urządzeń telekomunikacyjnych, chroniąc jednocześnie urządzenia klienta przed uszkodzeniami i ekstremalnymi warunkami pogodowymi,zapewnia stabilne i wysokiej jakości zasilanie prądem stałym dla sprzętu telekomunikacyjnego ITSzafka jest idealnym rozwiązaniem dla fizycznych połączeń zewnętrznych urządzeń telekomunikacyjnych, które wymagają zasilania prądem stałym.

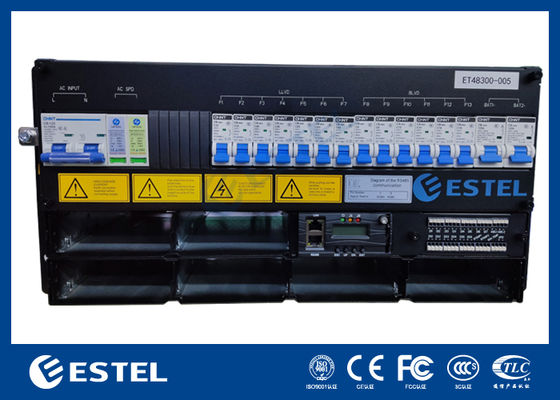

2. Parametry układu zasilania wyprostowującego o mocy 12 kW
Systemy zasilania telekomunikacyjnego to produkty dostosowane do potrzeb klienta. Pojemność prostownika, pojemność energii słonecznej, przełączniki wejściowe, przełączniki LLVD i BLVD oraz marki przełączników są oparte na wymaganiach klienta.

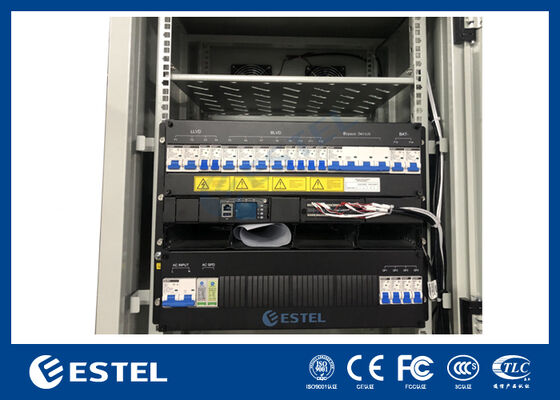

System zasilania tej szafki zasilania to 12 kW 200A system zasilania czystym prostownikiem, a jego parametry są wymienione w poniższej tabeli.
| Pozycja | Parametry | |
| Fizyczne |
Wielkość |
W × D × H = 482,6 mm × 350,6 mm × 8U (H) |
|
Waga |
≤ 42 kg (bez modułów) |
|
|
Instalacja |
19 ̊ standardowy montaż na regałach |
|
|
Routing kablowy |
Z dołu i z góry |
|
|
Utrzymanie |
Wsparcie przednie, wymienialne na gorąco |
|
|
Poziom IP |
IP20 | |
| Rozdzielenie mocy AC |
Wpływ |
1 faza, 220VAC |
|
MCB wejściowy |
2 × 125A/3P |
|
|
Częstotliwość |
45-65 Hz, wartość znamionowa: 50 Hz/60 Hz |
|
|
SPD prądu przemiennego |
20kA/40kA, 8/20μs |
|
|
Wyjście AC |
/ | |
|
Pojemność prądu stałego Rozdzielanie |
Produkcja |
-43VDC do -58VDC, moc znamionowa: -53.5VDC |
| Maksymalna pojemność | System wyprostowujący o mocy 12 kW (4 × 3 kW); | |
|
MCB z akumulatorami |
2 × 125A/1P |
|
| MCB obciążenia |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
SPD prądu stałego |
10kA/20kA, 8/20μs |
|
|
Sprostownik Moduł |
Napięcie wejściowe |
85VAC - 300VAC, wartość nominalna: 220VAC |
|
Efektywność |
≥ 96% |
|
|
Moc wyjściowa nominalna |
3000 W |
|
|
Temperatura pracy |
-40°C do +75°C (50°C @ pełne obciążenie wyjściowe) |
|
|
Wielkość |
W × D × H = 106,5 mm × 286 mm × 41,5 mm (1U) |
|
|
Waga |
≤ 2,1 kg |
|
|
Chłodzenie |
Wymuszone chłodzenie powietrzem |
|
|
Wskaźnik mocy |
≥ 0,99 @220VAC, obciążenie 20% - 100% |
|
|
Władza Monitoring |
Wprowadzenie sygnału |
czterostronny AI (3 czujniki temperatury baterii, 1 czujnik temperatury otoczenia); 8-drogowy DI; |
|
Wyjście alarmu |
8-stronny DO |
|
|
Porty komunikacyjne |
LAN, USB, RS485, SNMP |
|
|
Tryb wyświetlania |
LCD | |

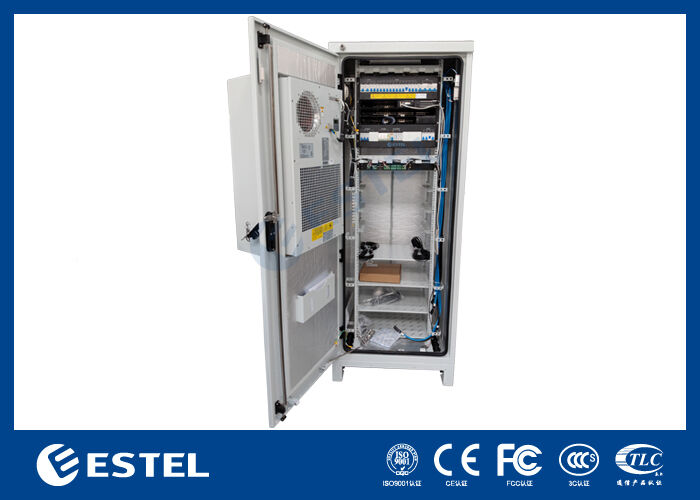

3. Parametry 38U IP65 zewnętrznej obudowy zasilania
1) cechy szafy:
| Konfiguracja | Pozycja | Parametry techniczne |
| Szafki | Model | ET7575200A-38U |
| Poziom ochrony | IP55 | |
| Wymiar zewnętrzny | H750mm × W750mm × D2000mm (może być dostosowany) | |
| Wymiar wewnętrzny | 19 cala szyby, 35U | |
| Materiał | Stal ocynkowana, płytka wewnętrzna:10,0 mm, płytka zewnętrzna: 1,2 mm, grubość podstawy: 2,0 mm, podwójna ściana | |
| Izolacja | PEF | |
| Powierzchnia | Powierzchnia poliestrowa w proszku | |
| Kolor | RAL7035 | |
| Zamknij. | Trójpunktowy układ blokowania | |
| Zębaty | Wnętrze zawiasu | |
| Opcje instalacji | Podłogi zamontowane z akcesoriami do montażu | |
| Routing kablowy | Kabel wchodzący i wychodzący z dolnej części szafy | |
| Utrzymanie | Jedno wejście. | |
| Chłodzenie | Pojemność chłodzenia | 1500 W |
| Zasilanie | 48VDC | |
| PDU | Jednostka dystrybucji energii | 125A 6-stronna wtyczka brytyjska |
| czujniki | Czujnik drzwi, czujnik wody, czujnik temperatury i wilgotności, czujnik dymu | |
| Pozostałe | Oświetlenie | Lampa LED: 48VDC z przełącznikiem |
| Środowisko | Temperatura pracy | -40°C ~+55°C (+ Promieniowanie słoneczne) |
| Temperatura przechowywania | -40°C~+70°C | |
| Wilgotność robocza | 5%~95% (bez kondensacji) | |
| Wysokość robocza | 0~4000 metrów | |
2) Środki ochronne:
4. Aplikacje zewnętrznego systemu zasilania telekomunikacyjnego IP65 zewnętrzna obudowa zasilania z 12kW 200A korektorów
Szafka zewnętrzna jest szeroko stosowana w zakładach telekomunikacyjnych ̇ sieci telekomunikacyjnych mobilnych, małych schroniskach zewnętrznych, szafkach sterujących elektrycznością kolejową, policji elektronicznej, stacjach bazowych komunikacji,stacje wykrywania powietrza na zewnątrz, szafki sterowania słonecznego, itp.
