Szczegóły Produktu:
Zapłata:
|
| Wymiar: | Wys. 750 mm × szer. 750 mm × gł. 2000 mm | Typ: | Szafka zasilająca telekomunikacyjna |
|---|---|---|---|
| Gwarancja: | 12 miesięcy | Tworzywo: | Stal ocynkowana |
| Izolacja: | Z izolacją cieplną | Przestrzeń wewnętrzna: | 19 cali, 38U |
| Drzwi: | Z jednym drzwiami wejściowymi | Opcje instalacji: | Montowany na podłodze |
| Podkreślić: | System zasilania telekomunikacyjnego na zewnątrz IP65,21kW obudowa zasilania telekomunikacyjnego,350A System zasilania zewnętrznego korektorów |
||
System zasilania telekomunikacyjnego na zewnątrz IP65 Obudowa zasilania zewnętrznego z korektorami o mocy 21 kW 350A
1Wprowadzenie zewnętrznego systemu zasilania telekomunikacyjnego IP65 zewnętrzna obudowa zasilania z korektorami o mocy 21 kW 350A
ET7575200A-38U-21kW/350A to szafa zewnętrzna, która może zapewnić stabilne zasilanie urządzeń telekomunikacyjnych, chroniąc jednocześnie urządzenia klientów przed uszkodzeniami i ekstremalnymi warunkami pogodowymi,zapewnia stabilne i wysokiej jakości zasilanie prądem stałym dla sprzętu telekomunikacyjnego ITSzafka jest idealnym rozwiązaniem dla fizycznych połączeń zewnętrznych urządzeń telekomunikacyjnych, które wymagają zasilania prądem stałym.
2. Parametry układu zasilania korektorów o mocy 21 kW
Systemy zasilania telekomunikacyjnego to produkty dostosowane do potrzeb klienta. Pojemność prostownika, pojemność energii słonecznej, przełączniki wejściowe, przełączniki LLVD i BLVD oraz marki przełączników są oparte na wymaganiach klienta.

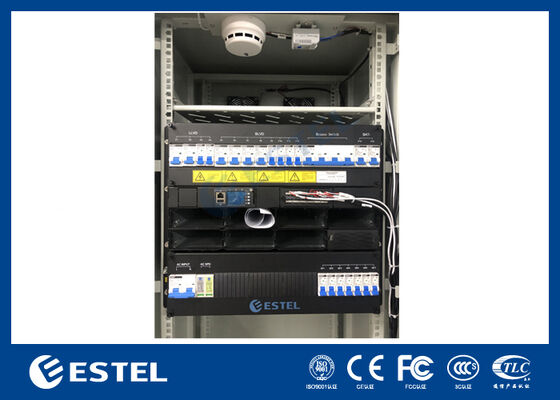

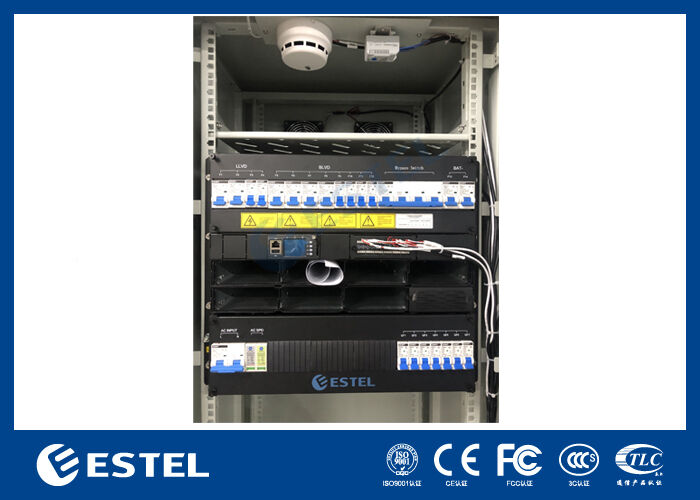

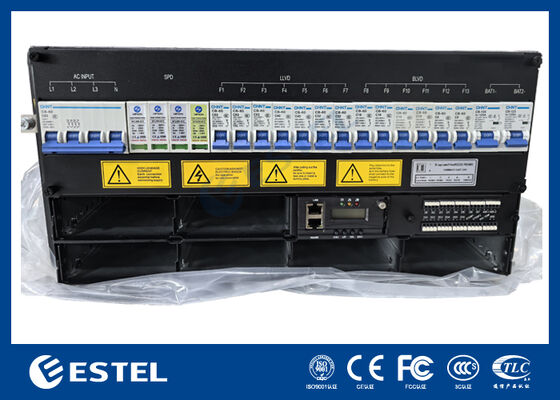

System zasilania tej szafki jest systemem zasilania wyprostowującym o mocy 21 kW 350 A. Jego parametry są wymienione w poniższej tabeli.
| Pozycja | Parametry | |
| Fizyczne |
Wielkość |
W × D × H = 482,6 mm × 350,6 mm × 9U (H) |
|
Waga |
≤ 45 kg (bez modułów) |
|
|
Instalacja |
19 ̊ standardowy montaż na regałach |
|
|
Routing kablowy |
Z dołu i z góry |
|
|
Utrzymanie |
Wsparcie przednie, wymienialne na gorąco |
|
|
Poziom IP |
IP20 | |
| Rozdzielenie mocy AC |
Wpływ |
1 faza, 220VAC |
|
MCB wejściowy |
2 × 125A/3P |
|
|
Częstotliwość |
45-65 Hz, wartość znamionowa: 50 Hz/60 Hz |
|
|
SPD prądu przemiennego |
20kA/40kA, 8/20μs |
|
|
Wyjście AC |
/ | |
|
Pojemność prądu stałego Rozdzielanie |
Produkcja |
-43VDC do -58VDC, moc znamionowa: -53.5VDC |
| Maksymalna pojemność | System wyprostowujący o mocy 21 kW (7 × 3 kW); | |
|
MCB z akumulatorami |
2 × 125A/1P |
|
| MCB obciążenia |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
SPD prądu stałego |
10kA/20kA, 8/20μs |
|
|
Sprostownik Moduł |
Napięcie wejściowe |
85VAC - 300VAC, wartość nominalna: 220VAC |
|
Efektywność |
≥ 96% |
|
|
Moc wyjściowa nominalna |
3000 W |
|
|
Temperatura pracy |
-40°C do +75°C (50°C @ pełne obciążenie wyjściowe) |
|
|
Wielkość |
W × D × H = 106,5 mm × 286 mm × 41,5 mm (1U) |
|
|
Waga |
≤ 2,1 kg |
|
|
Chłodzenie |
Wymuszone chłodzenie powietrzem |
|
|
Wskaźnik mocy |
≥ 0,99 @220VAC, obciążenie 20% - 100% |
|
|
Władza Monitoring |
Wprowadzenie sygnału |
czterostronny AI (3 czujniki temperatury baterii, 1 czujnik temperatury otoczenia); 8-drogowy DI; |
|
Wyjście alarmu |
8-stronny DO |
|
|
Porty komunikacyjne |
LAN, USB, RS485, SNMP |
|
|
Tryb wyświetlania |
LCD | |

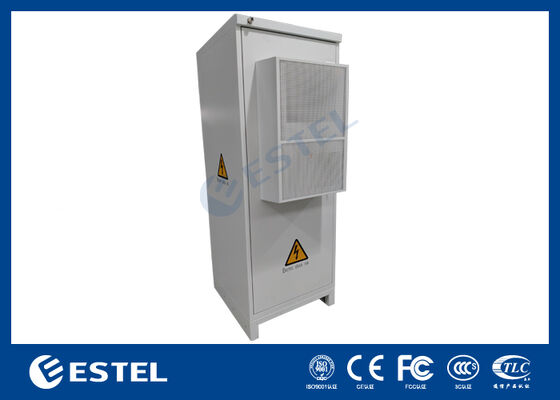

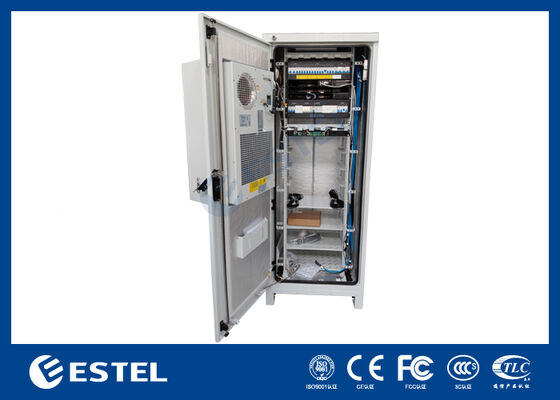

3. Parametry 38U IP65 zewnętrznej obudowy zasilania
| Konfiguracja | Pozycja | Parametry techniczne |
| Szafki | Model | ET7575200A-38U |
| Poziom ochrony | IP65 | |
| Wymiar zewnętrzny | 2000 (H) × 750 (W) × 750 (D) mm | |
| Przestrzeń wewnętrzna | Standardowa półka 19 ′′, łącznie 38U, może być stosowana zarówno do półek 19 ′′, jak i 21 ′′, obsługuje jedno lub dwa przedziały, obsługuje półki baterii,Kompatybilny z bateriami litowymi i ołowiano-kwasowymi | |
| Materiał | Wyroby z żeliwa, stali lub stali niestopowej | |
| Izolacja | Z folii izolacyjnej | |
| Drzwi | Jedno drzwi wejściowe (przednie konserwacje) | |
| Zamknij. | Zamknięcie przeciwkradzieży w trzech punktach (zamknięcie podkładki podtrzymującej) | |
| Zębaty | Wnętrze zawiasu | |
| Powierzchnia | Powierzchnia poliestrowa w proszku | |
| Kolor | RAL7035 (lub na żądanie klienta) | |
| Routing kablowy | Kabel wchodzący i wychodzący z dolnej części szafy | |
| Instalacja | Wyroby z włókien sztucznych | |
| Chłodzenie | Klimatyzator | 300W /500W/1000W itp., obsługuje DC48V lub AC220/AC110V |
| Wymiana ciepła | 80K/W, 100K/W itp. | |
| System wentylatora | System wentylatorów awaryjnych z regulatorem temperatury | |
| System energii telekomunikacyjnej |
Podstawa zasilania (3U/6U/ect.) |
Rodzaje wejścia energii, pojemność układu korekcyjnego, pojemność układu słonecznego, wyłączniki są dostosowywane do potrzeb klientów. |
| Moduły naprawcze | Wielokrotne modele wyprostowaczy wysokiej wydajności do wyboru | |
| Moduły słoneczne | Modele wysokosprawniarek do wyboru | |
| Kontroler | Inteligentny sterownik do monitorowania, sterowania i komunikacji systemu zasilania | |
| Pudełko dystrybucyjne | Dostosowany do potrzeb klienta | |
| PDU | Z różnymi opcjami różnych standardów gniazdka, dostosowywalne |
4Zalety systemu energii telekomunikacyjnej
