ET48300-005 Wprowadzenie do wbudowanego systemu zasilania prądem stałym

Zasilanie podstawowe ET48300-005 posiada kompaktową konstrukcję o wysokości 5U, aby sprostać krytycznym potrzebom zastosowań światłowodowych i transmisji mikrofalowej, urządzeń dostępowych i przełączników.System ma maksymalną moc 300AKable są dostępne z przodu za pomocą MCB i pasków.

Kluczowe cechy

• Standardowa szerokość 19 cali: Zapewnia kompatybilność do szerokiego użytku.
• Kompaktowa wysokość 5U: oszczędza miejsce i obniża koszty instalacji.
• Działanie z przodu i dostęp kablowy: zapewnia estetyczny wygląd i bezpieczną konserwację.
• Zaawansowane zarządzanie baterią: przedłuża żywotność baterii i oferuje różne porty komunikacyjne (RS485, port internetowy, suche kontakty) do elastycznego sieciowania i zdalnego monitorowania.
• Wykorzystuje się w tym celu następujące urządzenia:: Pozwala na łatwą i szybką obsługę online.
• Szeroki zakres napięcia wejściowego (85-300Vac): Dostosowuje się do różnych warunków sieci energetycznej.

Scenariusze zastosowania

• Bezprzewodowe stacje bazowe
• Sieci przesyłowe
• Sieci komunikacyjne dla przedsiębiorstw

Specyfikacje

Rozdzielenie AC

• Tryb wejścia: 220VAC jednofazowe
• Pojemność wejściowa: 1 × 100A/2P
• Częstotliwość wejścia: 45~65Hz (wartość znamionowa: 50Hz/60Hz)
• SPD prądu przemiennego: 20kA/40kA, 8/20μs

Rozdzielenie prądu stałego

• Napięcie wyjściowe: -43 do -58VDC (wartość znamionowa: -53,5VDC)
• Maksymalna pojemność: 18 kW
• Odłączacz baterii: 2 × 125A (1-polarny)
• Rozbiórki obciążenia:
  • LVD: 32A (1 biegun) × 2 + 40A (1 biegun) × 2 + 63A (1 biegun) × 3
  • BLVD: 6A (1 biegun) × 2 + 10A (1 biegun) × 2 + 16A (1 biegun) × 2
• Napięcie wejściowe korektoru: 85VAC do 300VAC (naturalny 220VAC)
• Efektywność: >96%
• Moc nominalna: 3000W (176~300VAC)
• Temperatura pracy: od -40°C do +75°C (pełna moc poniżej 50°C)
• Wymiar: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H)
• Waga: ≤ 2 kg
• Tryb chłodzenia: Chłodzenie przymusowe
• Wskaźnik mocy: ≥0.99
• THD: ≤ 5%

Kontroler

• Wprowadzenie sygnału: 4 AI (3 temperatury baterii, 1 temperatury otoczenia), 7 DI (SPD, 6 wspólnych DI)
• Wyjście alarmu: 6 suchych kontaktów
• Port komunikacyjny: RS485, SNMP
• Tryb wyświetlania: LCD

Środowisko

• Temperatura pracy: od -40°C do +75°C (pełna moc poniżej 50°C)
• Temperatura przechowywania: -40°C do +70°C
• Wilgotność operacyjna: od 5% do 95% (nie kondensacyjny)
• Wysokość: od 0 do 3000 m (w wysokościach od 2000 do 3000 m maksymalna temperatura robocza zmniejsza się o 1 °C na każde 200 m wzrostu wysokości).

Niniejszy przegląd zapewnia kompleksowe zrozumienie wbudowanego systemu zasilania prądem stałym ET48300-005, zaprojektowanego z myślą o niezawodności i wydajności w różnych zastosowaniach telekomunikacyjnych.

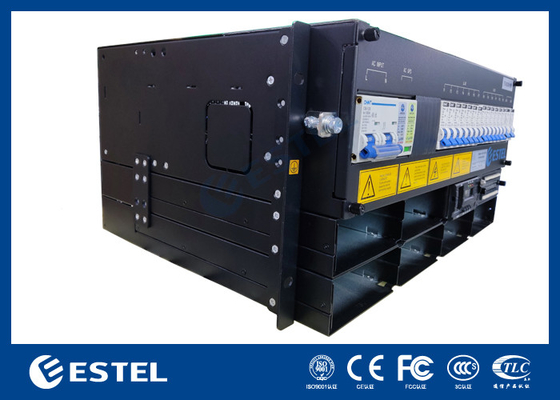

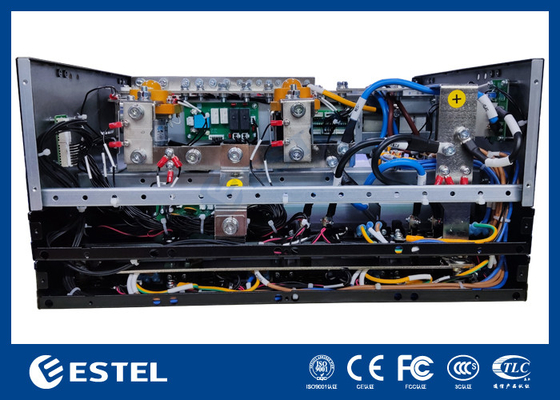

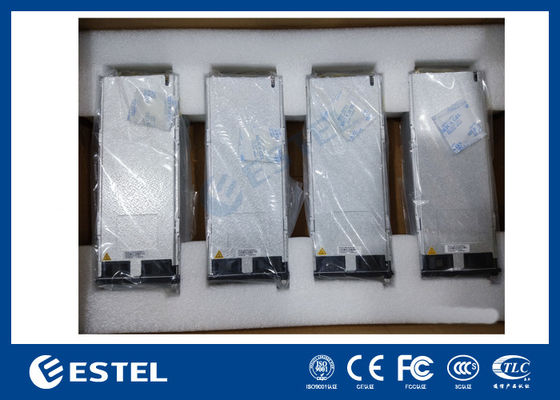

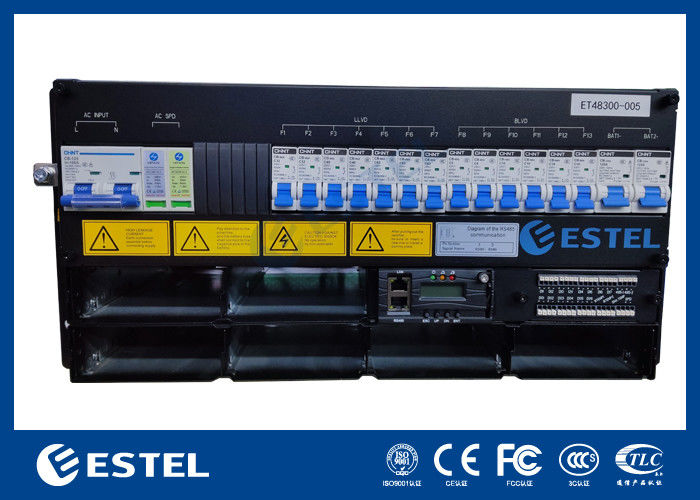

ET48300-005 Wbudowany system zasilania Obrazy:
